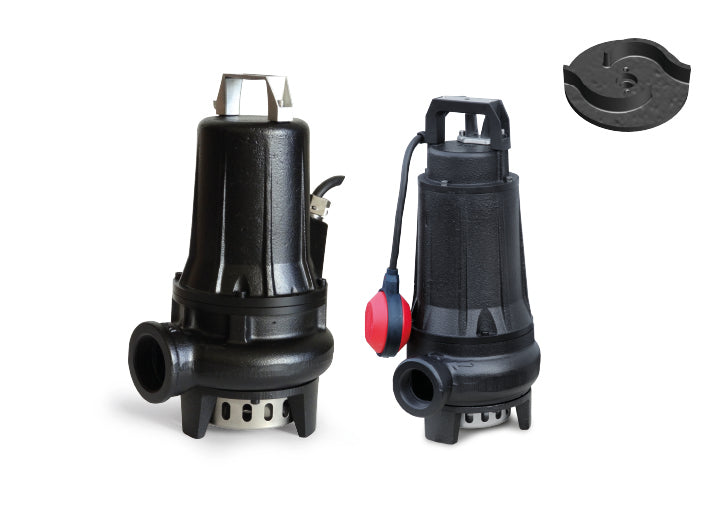

Czarne pompy zatapialne z króćcem; widok z przodu i z boku

Schemat pompy zatapialnej: przekrój i wymiary techniczne

Rysunek techniczny pompy zatapialnej z wymiarami i schematem montażu

Pompa zatapialna czarna z uchwytem, widoczne króćce i element sterujący na kablu

Pompa zatapialna czarna z bocznym króćcem i górnym uchwytem, widok pod kątem

Rysunek techniczny pompy zatapialnej – widoki i przekrój z wymiarami

Pompa zatapialna z przezroczystą obudową i czarnym kolankiem wylotowym

Pompa zatapialna z czarną obudową i przezroczystą komorą, z łukowym wlotem

Bewege den Mauszeiger über das Bild, um es zu vergrößern. Klicken Sie auf das Bild, um es zu vergrößern.

Anwendung

Die 2-polige A-Serie ist zum Fördern klarer Flüssigkeiten und von Rohabwasser bestimmt. Das offene Einkanal-Laufrad mit hoher Leistungsfähigkeit macht diesen Pumpentyp ideal für Kläranlagen, industrielle Abwasserkanäle, die Landwirtschaft und Entwässerungsanlagen.

Eigenschaften

Alle Hauptkomponenten sind aus Grauguss GG25 gefertigt. Zwei separate Gleitringdichtungen (motorseitig in der Ölkammer, laufradseitig im Kontakt mit der Flüssigkeit) sowie hochwertige Bauteile gewährleisten eine hervorragende Leistung und Zuverlässigkeit des Produkts.

Vorteile der A2-Pumpen

Die Pumpen der A2-Serie verfügen über ein Einkanal-Laufrad, das sich hervorragend zum Fördern von vorbehandeltem Abwasser eignet. WDie Pumpe verfügt nur über einen Kanal, der die Aufteilung des Förderstroms im Hydrauliksystem begrenzt. Dadurch können sich faserige Bestandteile nicht um das Laufrad wickeln. Gleichzeitig ist der Wirkungsgrad des Laufrads deutlich höher als bei Pumpen mit freiem Durchgang und Vortex-Laufrad.

Installation der A2-Pumpen

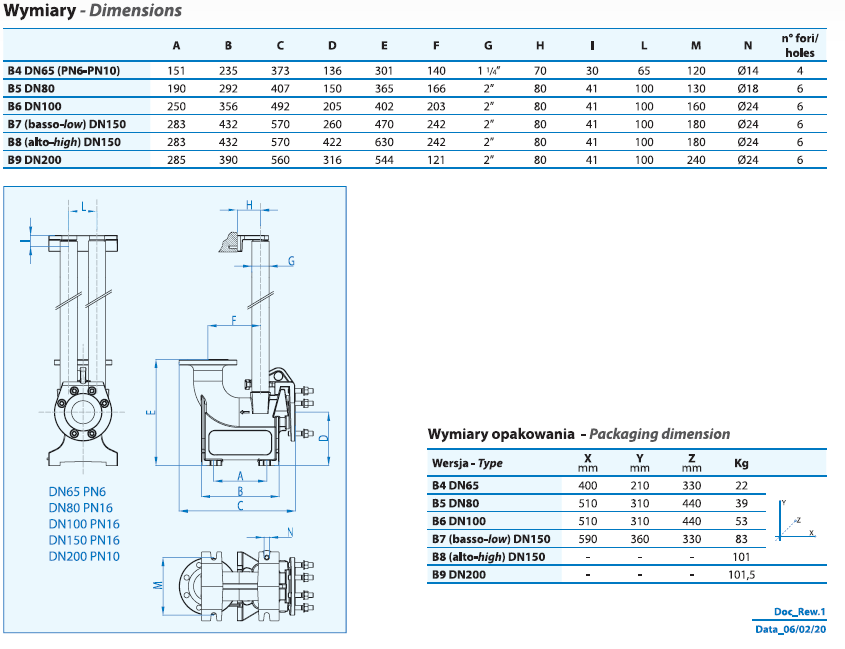

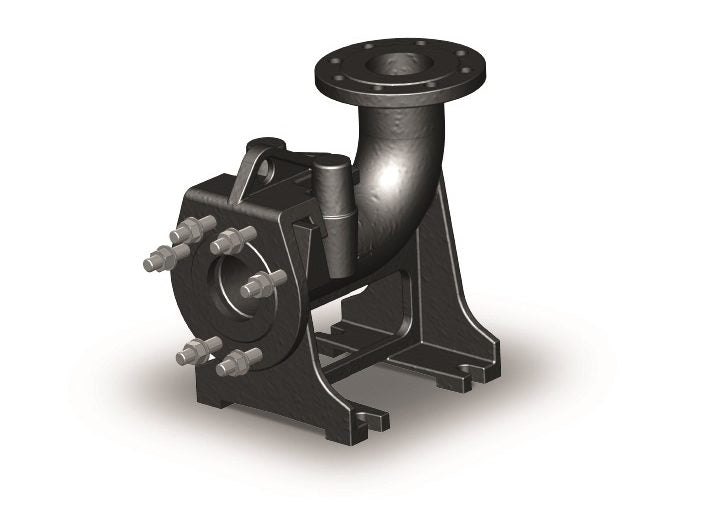

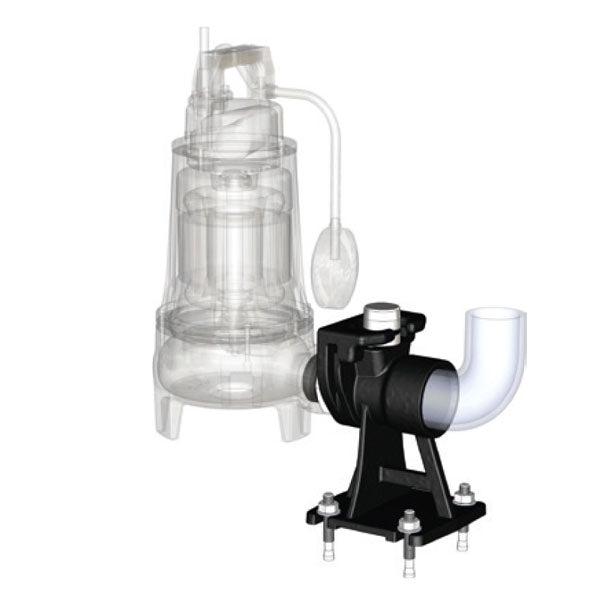

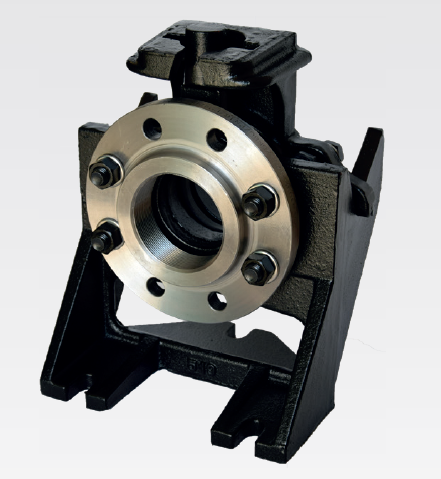

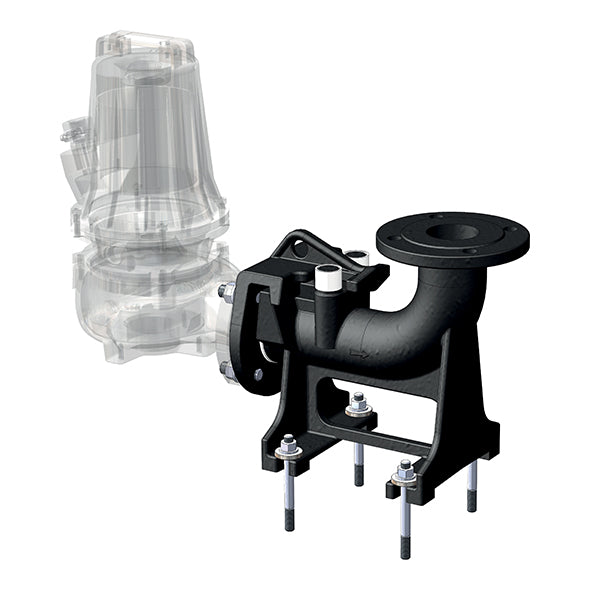

Weil die Pumpen der A2-Serie für den professionellen Einsatz bestimmt sind, werden sie in den meisten Fällen auf DRENO-Kupplungsfüßen des Typs: A, B oder DUTY in kommunalen und industriellen Pumpstationen installiert. Für ihre Steuerung bieten wir unseren Kunden fortschrittliche Steuerungssysteme mit geeigneten Motorschutzvorrichtungen sowie Schutz vor Pumpenschäden, beispielsweise mit zwei unabhängigen Feuchtigkeitssonden in der Motorkammer und der Ölkammer, z. B. CR3.1.

Wir empfehlen, die Auswahl von Pumpen mit offenem Einkanal-Laufrad mit unseren Spezialisten abzustimmen, um die gewünschten Parameter der Pumpstation zu bestätigen.

Merkmale

Geschlossenes Einkanal-Laufrad mit 40 mm Durchgang,
Seitlicher Pumpenauslass mit Flansch DN65 PN10,
10 m Stromkabel mit freien Enden,
In die Motorwicklung integrierter Temperaturschutz T1-T2, zum Anschluss an ein externes Steuergerät,
24 Monate Garantie
Garantie- und Reparaturservice

Förderleistung [l/min.]: 840.0
Förderhöhe [m]: 18.0
Leistung [kW]: 1.5
Versorgungsspannung [V]: 3~400 V
Frequenz [Hz]: 50
Stromstärke [A]: 3.8
Motordrehzahl (U/min): 2850
Betriebsart: kontinuierlich
Isolationsklasse: F
Schutzart: IP68
Max. Flüssigkeitstemperatur: 40
Produktgewicht [kg]: 43.0
Länge des Netzkabels (m): 10.0
Anschluss [DN/Zoll]: DN65 PN10
Einbaulage: Vertikal
Max. Eintauchtiefe (m): 20
Integrierter Schwimmerschalter: NIE
Laufradtyp: Einkanalig geschlossen
Auslassrichtung: Ebenen
Zerkleinerer: Nein
Max. Feststoffpartikelgröße [mm]: 40
Medium: Rohabwasser, Schmutzwasser, Regenwasser

ZUSÄTZLICHE INFORMATIONEN
• Zulässige pH-Werte: 6-10,
• Hydraulische Kennwerte für Flüssigkeiten mit einer Dichte von <1,1 kg/dm3.

MATERIALIEN
• Griff: Edelstahl,
• Motorgehäuse: Gusseisen GG25,
• Motorwelle: Edelstahl AISI 420,
• Trennwand mit Lagersitz: Gusseisen GG25,
• Dichtungssatz: motorseitig - Kohle/Keramik/Viton, laufradseitig – Siliziumkarbid/Siliziumkarbid/Viton,
• Ölkammer: Gusseisen GG25,
• Laufrad: Gusseisen GG25,
• Pumpengehäuse: Gusseisen GG25
• Kabel H07RN8F 4x1,5+3x0,5 Ø15 mit freien Klemmen.
