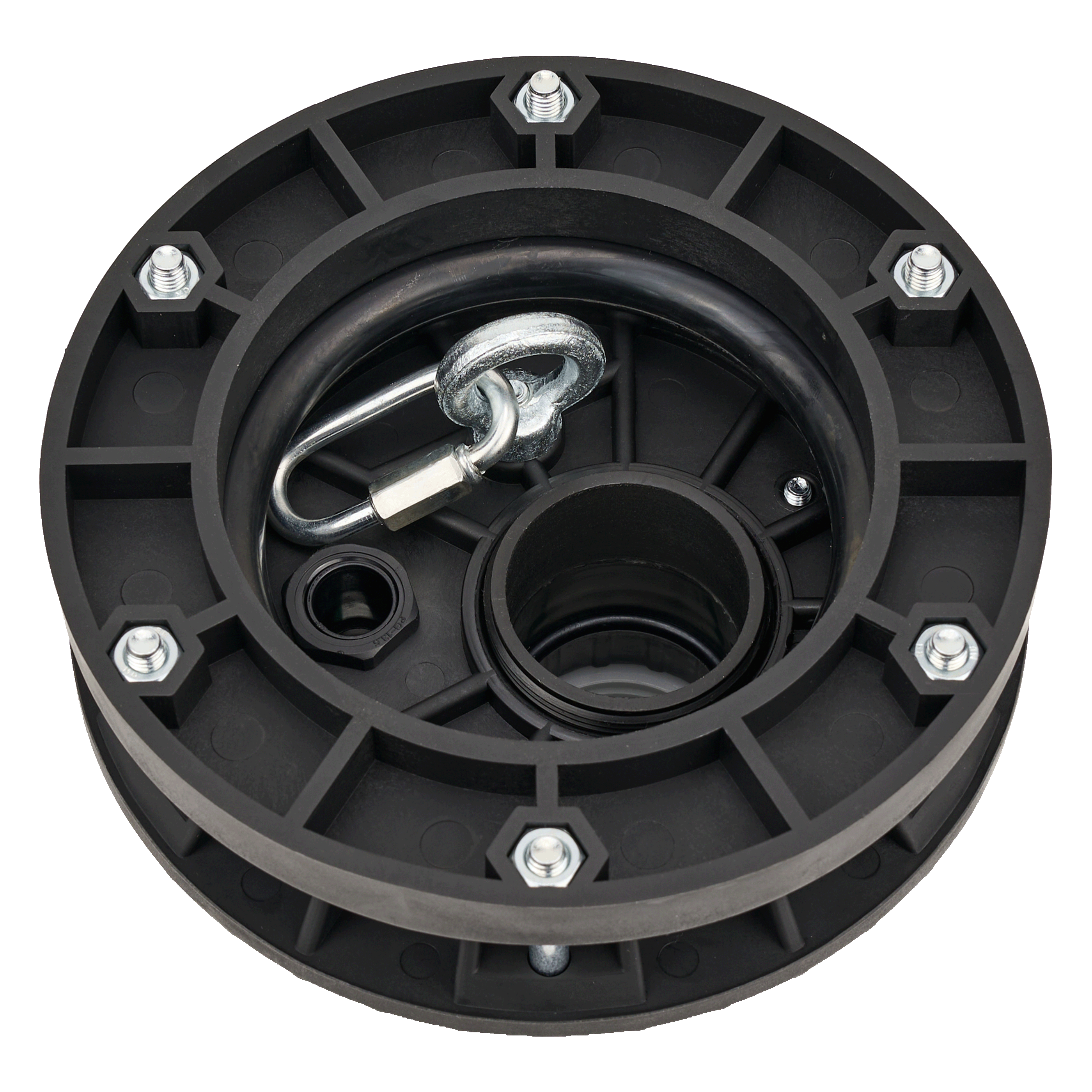

Brunnenkopf IBO-GL-TZ-125-50
Der Brunnenkopf IBO ist eine Abdeckung, die das Schutzrohr eines Tiefbrunnens hermetisch verschließt und durch die das Druckrohr sowie das Stromkabel der Pumpe geführt werden. Dank der auf das Schutzrohr gepressten Dichtung schützt er den Brunnen vor dem Eindringen von Verunreinigungen und Oberflächenwasser. Die Serie umfasst zwei Montagevarianten – TW und TZ – in mehreren Größen, die an typische Brunnenanlagen angepasst sind.
Für wen
- Brunnenbauer und Bohrunternehmen – dichter Verschluss der Bohrung und sicheres Aufhängen der Pumpe an der Metallöse.
- Installateure von Tiefbrunnenpumpen – Durchführung von PE-Rohr und Kabel durch eine einzige abgedichtete Durchführung.
- Besitzer von Hausbrunnen – Schutz der Wasserentnahmestellen vor Verunreinigungen von der Oberfläche.
- Kundendienst und Wartungsteams – vereinfachter Zugang zur Pumpe und regelmäßige Inspektion der Brunnenanlage.
Anwendung
Der Brunnenkopf TZ dient zum Verschließen von Schutzrohren von Tiefbrunnen, in denen eine an einem Seil aufgehängte Pumpe betrieben wird. Durch den Kopf werden das Druckrohr und das Stromkabel geführt; dank der angepressten Dichtungen bleibt die gesamte Konstruktion dicht. Der so verschlossene Brunnen ist vor Oberflächen- und Grundwasser sowie Fremdkörpern geschützt.
Der dichte Verschluss ermöglicht es außerdem, die Leistung flacherer Brunnen besser zu nutzen – zwischen dem Kopf und der Pumpe kann ein Unterdruck entstehen, der die Wasserförderung bei sinkendem Wasserspiegel unterstützt. Die Auswahl der konkreten Variante hängt vom Durchmesser des Schutzrohrs, dem Durchmesser des PE-Rohrs und der Kabelstärke ab. Der Brunnenkopf IBO TW/TZ ist in Ausführungen für Schutzrohre mit 110 und 125 mm erhältlich.
Merkmale der Brunnenkopfserie TZ
Körper, Grundplatte und Abdeckung des Kopfes bestehen aus glasfaserverstärktem Polyamid (PA6+30GF) – einem Kunststoff, der beständig gegen Belastungen und die Bedingungen im Brunnen ist. Die Abdichtung erfolgt durch einen EPDM-Ring; Schrauben, Muttern und die Öse zum Aufhängen der Pumpe bestehen aus verzinktem Stahl. Jeder Kopf verfügt über eine Kabelverschraubung für die dichte Durchführung des Stromkabels sowie eine Durchführung für das PE-Rohr, die mit einer Dichtung abgedichtet wird.
Die Serien unterscheiden sich in der Montageweise. Der Kopf der TW-Serie wird innerhalb des Schutzrohrs eingesetzt, während der Kopf der TZ-Serie von oben auf das Schutzrohr aufgesetzt wird; die TZ-Version ist zusätzlich mit einer PE-Schnellkupplung und einem verschraubten Verbindungselement zum Aufhängen der Pumpe ausgestattet. Unabhängig von der Variante ermöglicht die Metallöse das sichere Aufhängen einer Tiefbrunnenpumpe mit einem Gewicht von bis zu 200 kg.
- Typ: Brunnenkopf (Dichtabdeckung des Schutzrohrs)
- Serie: TZ (zum Aufsetzen auf das Schutzrohr)
- Gehäusematerial: glasfaserverstärktes Polyamid (PA6+30GF)
- Dichtung: EPDM
- Bügel zum Aufhängen der Pumpe: verzinkter Stahl
- Passender Schutzrohrdurchmesser: 125 mm
- Durchführung für PE-Rohr: 50 mm
- Durchmesser der Kabeldurchführung: 6–12 mm
- Max. Belastung (Aufhängung der Pumpe): 200 kg
IBO – 24 Monate (2 Jahre) Herstellergarantie. Den Garantie- und Nachgarantieservice gewährleistet Dambat.
Dambat – ein vertrauenswürdiger Hersteller von Pumpen und hydrotechnischen Geräten mit Qualitätszertifikaten.
Häufig gestellte Fragen (FAQ) – wozu dient der Brunnenkopf TW / TZ?
Wozu dient ein Brunnenkopf?
Der Brunnenkopf verschließt das Schutzrohr eines Tiefbrunnens hermetisch und führt das Druckrohr sowie das Pumpenkabel hindurch. Er schützt den Brunnen vor Oberflächen- und Grundwasser sowie Verunreinigungen. Der Metallbügel ermöglicht das sichere Aufhängen einer Pumpe mit einem Gewicht von bis zu 200 kg.
Worin unterscheidet sich die TW-Serie von der TZ-Serie?
Der Brunnenkopf der TW-Serie wird im Inneren des Schutzrohrs montiert, während der Brunnenkopf der TZ-Serie von oben auf das Schutzrohr aufgesetzt wird. Die TZ-Version verfügt zusätzlich über eine PE-Schnellkupplung und ein verschraubtes Kettenglied zum Aufhängen der Pumpe. Die Wahl hängt davon ab, wie das Schutzrohr im jeweiligen Brunnen endet.
Wie wählt man die passende Größe des Brunnenkopfs für den Brunnen aus?
Es müssen drei Parameter aufeinander abgestimmt werden: der Durchmesser des Schutzrohrs (110 oder 125 mm), der Durchmesser des zur Pumpe führenden PE-Rohrs (25, 32, 40 oder 50 mm) sowie der Durchmesser des Stromkabels (6–10 mm bei der TW-Serie, 6–12 mm bei der TZ-Serie). Die Modellbezeichnung, z. B. IBO-GL-TW-125-40, gibt nacheinander die Serie, den Durchmesser des Brunnenkopfs und den Durchmesser des PE-Rohrs an. Bei Fragen empfehlen wir, unsere technische Abteilung zu kontaktieren.
Wie wird ein Brunnenkopf montiert?
Das PE-Rohr wird mit dem Druckstutzen der Pumpe verbunden, durch den Brunnenkopf geführt und das Kabel durch die Kabelverschraubung geführt. Die Pumpe wird an einem am Bügel oder Kettenglied des Brunnenkopfs befestigten Seil aufgehängt. Anschließend wird der Brunnenkopf in oder auf dem Schutzrohr positioniert und die Schrauben werden festgezogen. Die Montage sollte von einem qualifizierten Installateur bei unterbrochener Stromversorgung durchgeführt werden.
Ist der Brunnenkopf durch die Herstellergarantie abgedeckt?
IBO – 24 Monate (2 Jahre) Herstellergarantie. Den Garantie- und Nachgarantieservice gewährleistet Dambat.
Wo kann man einen IBO-Brunnenkopf TW / TZ kaufen?
Als Hersteller verkaufen wir nicht direkt. Brunnenköpfe der IBO-Serien TW und TZ sind bei unseren Handelspartnern, in Installationsgroßhandlungen sowie bei autorisierten Online-Händlern erhältlich.
