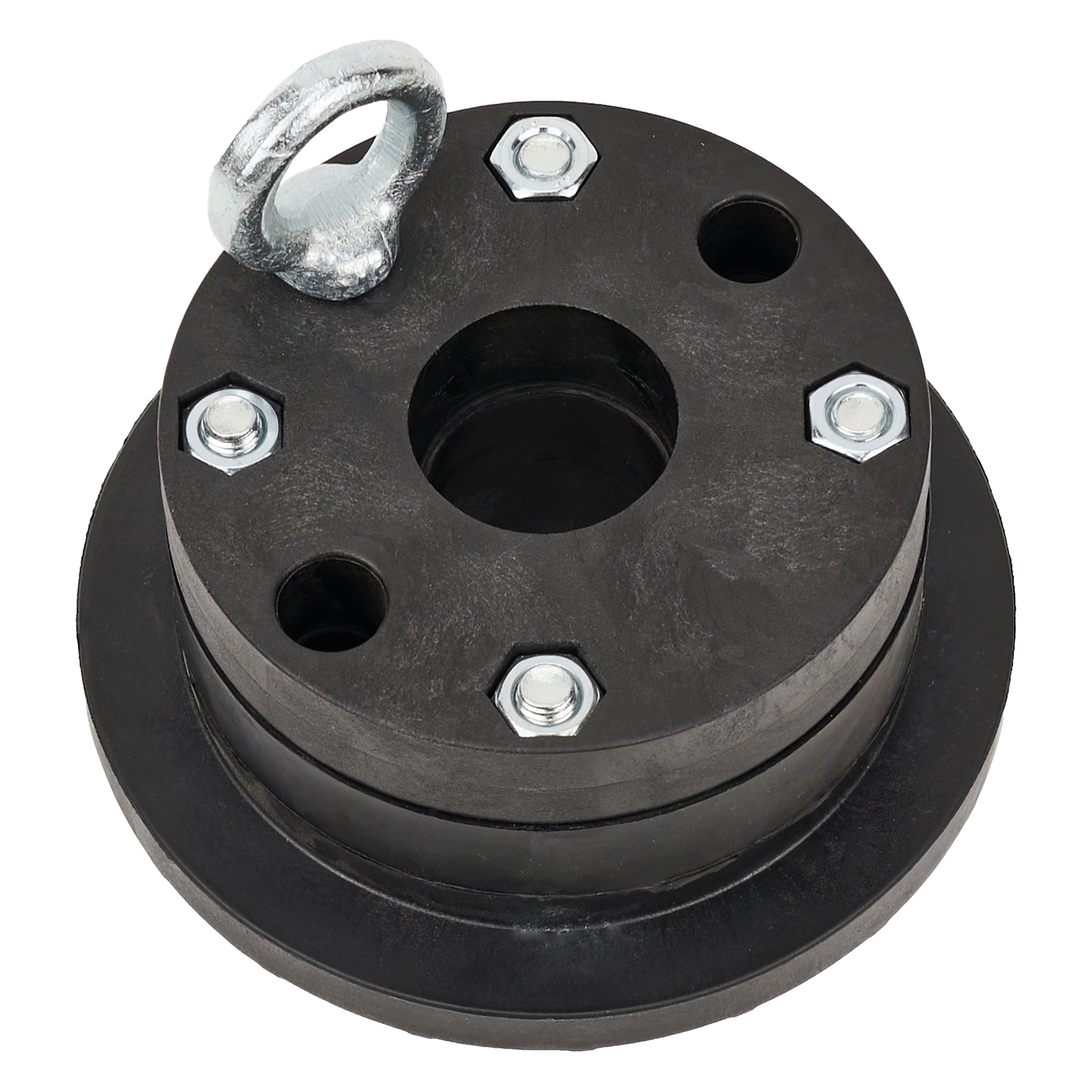

Brunnenkopf IBO-GL-TW-125-32
Der IBO-Brunnenkopf ist eine Abdeckung, die das Schutzrohr eines Tiefbrunnens hermetisch verschließt und das Druckrohr sowie das Stromkabel der Pumpe durchführt. Dank der Dichtung, die sich am Schutzrohr festklemmt, schützt er den Brunnen vor dem Eindringen von Verunreinigungen und Oberflächenwasser. Die Serie umfasst zwei Montagevarianten – TW und TZ – in mehreren Größen, die an typische Brunnenanlagen angepasst sind.
Für wen
- Brunnenbauer und Bohrunternehmen – dichter Verschluss der Bohrung und sichere Aufhängung der Pumpe an der Metallöse.
- Installateure von Tiefbrunnenpumpen – Führung von PE-Rohr und Kabel durch eine einzige abgedichtete Durchführung.
- Besitzer von Hausbrunnen – Schutz der Wasserentnahmestellen vor Verunreinigungen von der Oberfläche.
- Kundendienst und Wartungsteams – erleichterter Zugang zur Pumpe und regelmäßige Inspektion der Brunnenanlage.
Anwendung
Der Brunnenkopf TW dient zum Verschließen der Schutzrohre von Tiefbrunnen, in denen eine an einem Seil aufgehängte Pumpe arbeitet. Durch den Kopf werden das Druckrohr und das Stromkabel geführt; dank der angepressten Dichtungen bleibt die gesamte Konstruktion dicht. Der so verschlossene Brunnen ist vor Oberflächen- und Grundwasser sowie Fremdkörpern geschützt.
Der dichte Verschluss ermöglicht außerdem eine bessere Nutzung der Leistung flacherer Brunnen – zwischen dem Kopf und der Pumpe kann ein Unterdruck entstehen, der die Wasserförderung bei sinkendem Wasserspiegel unterstützt. Die Auswahl der passenden Variante hängt vom Durchmesser des Schutzrohrs, dem Durchmesser des PE-Rohrs und der Kabelstärke ab. Der IBO-Brunnenkopf TW/TZ ist in Varianten für Schutzrohre mit 110 und 125 mm Durchmesser erhältlich.
Merkmale der Brunnenkopfserie TW
Gehäuse, Sockel und Abdeckung des Kopfes bestehen aus glasfaserverstärktem Polyamid (PA6+30GF) – einem Kunststoff, der widerstandsfähig gegen Belastungen und die Bedingungen im Brunnen ist. Die Abdichtung erfolgt durch einen EPDM-Ring; Schrauben, Muttern und die Öse zum Aufhängen der Pumpe bestehen aus verzinktem Stahl. Jeder Kopf verfügt über eine Kabelverschraubung für die dichte Durchführung des Stromkabels sowie über eine Durchführung für das PE-Rohr, die mit einer Dichtung geklemmt wird.
Die Serien unterscheiden sich in der Montageweise. Der Kopf der TW-Serie wird in das Schutzrohr eingesetzt, während der Kopf der TZ-Serie von oben auf das Schutzrohr aufgesetzt wird. Die TZ-Version ist zusätzlich mit einer PE-Schnellkupplung und einem verschraubten Glied zur Aufhängung der Pumpe ausgestattet. Unabhängig von der Variante ermöglicht die Metallöse das sichere Aufhängen einer Tiefbrunnenpumpe mit einem Gewicht von bis zu 200 kg.
- Typ: Brunnenkopf (Dichtdeckel für das Schutzrohr)
- Serie: TW (Montage im Schutzrohr)
- Gehäusematerial: glasfaserverstärktes Polyamid (PA6+30GF)
- Dichtung: EPDM
- Auge zum Abhängen der Pumpe: verzinkter Stahl
- Passender Schutzrohrdurchmesser: 125 mm
- Durchführung für PE-Rohr: 32 mm
- Durchmesser der Kabeldurchführung: 6–10
- Max. Belastung (Abhängen der Pumpe): 200 kg
IBO – 24 Monate (2 Jahre) Herstellergarantie. Den Garantie- und Nachgarantieservice gewährleistet Dambat.
Dambat – ein vertrauenswürdiger Hersteller von Pumpen und hydrotechnischen Geräten mit Qualitätszertifikaten.
Häufig gestellte Fragen (FAQ) – wozu dient der TW-/TZ-Brunnenkopf?
Wozu dient ein Brunnenkopf?
Der Brunnenkopf verschließt das Schutzrohr eines Tiefbrunnens hermetisch und führt das Druckrohr sowie das Pumpenkabel hindurch. Er schützt den Brunnen vor Oberflächen- und Grundwasser sowie Verunreinigungen. Das Metallauge ermöglicht das sichere Abhängen einer Pumpe mit einem Gewicht von bis zu 200 kg.
Worin unterscheidet sich die TW-Serie von der TZ-Serie?
Der Brunnenkopf der TW-Serie wird im Schutzrohr montiert, während der Brunnenkopf der TZ-Serie von oben auf das Schutzrohr aufgesetzt wird. Die TZ-Ausführung verfügt zusätzlich über eine PE-Schnellkupplung und ein verschraubtes Kettenglied zum Abhängen der Pumpe. Die Wahl hängt davon ab, wie das Schutzrohr im jeweiligen Brunnen endet.
Wie wählt man die richtige Größe des Brunnenkopfs für den Brunnen?
Es müssen drei Parameter aufeinander abgestimmt werden: der Durchmesser des Schutzrohrs (110 oder 125 mm), der Durchmesser des zur Pumpe führenden PE-Rohrs (25, 32, 40 oder 50 mm) sowie der Durchmesser des Stromkabels (6–10 mm bei der TW-Serie, 6–12 mm bei der TZ-Serie). Die Modellbezeichnung, z. B. IBO-GL-TW-125-40, gibt nacheinander die Serie, den Durchmesser des Brunnenkopfs und den Durchmesser des PE-Rohrs an. Bei Fragen empfehlen wir, unsere technische Abteilung zu kontaktieren.
Wie wird der Brunnenkopf montiert?
Das PE-Rohr wird mit dem Druckstutzen der Pumpe verbunden, durch den Brunnenkopf geführt und das Kabel durch die Kabelverschraubung geleitet. Die Pumpe wird an einem am Auge oder Kettenglied des Brunnenkopfs befestigten Seil abgehängt. Anschließend wird der Brunnenkopf in oder auf dem Schutzrohr positioniert und die Schrauben werden festgezogen. Die Montage sollte von einem qualifizierten Installateur bei unterbrochener Stromversorgung durchgeführt werden.
Gilt für den Brunnenkopf eine Herstellergarantie?
IBO – 24 Monate (2 Jahre) Herstellergarantie. Den Garantie- und Nachgarantieservice gewährleistet Dambat.
Wo kann man einen IBO TW-/TZ-Brunnenkopf kaufen?
Als Hersteller verkaufen wir nicht direkt. Brunnenköpfe der IBO-Serien TW und TZ sind bei unseren Handelspartnern, in Installationsgroßhandlungen sowie bei autorisierten Online-Händlern erhältlich.
