Beschreibung

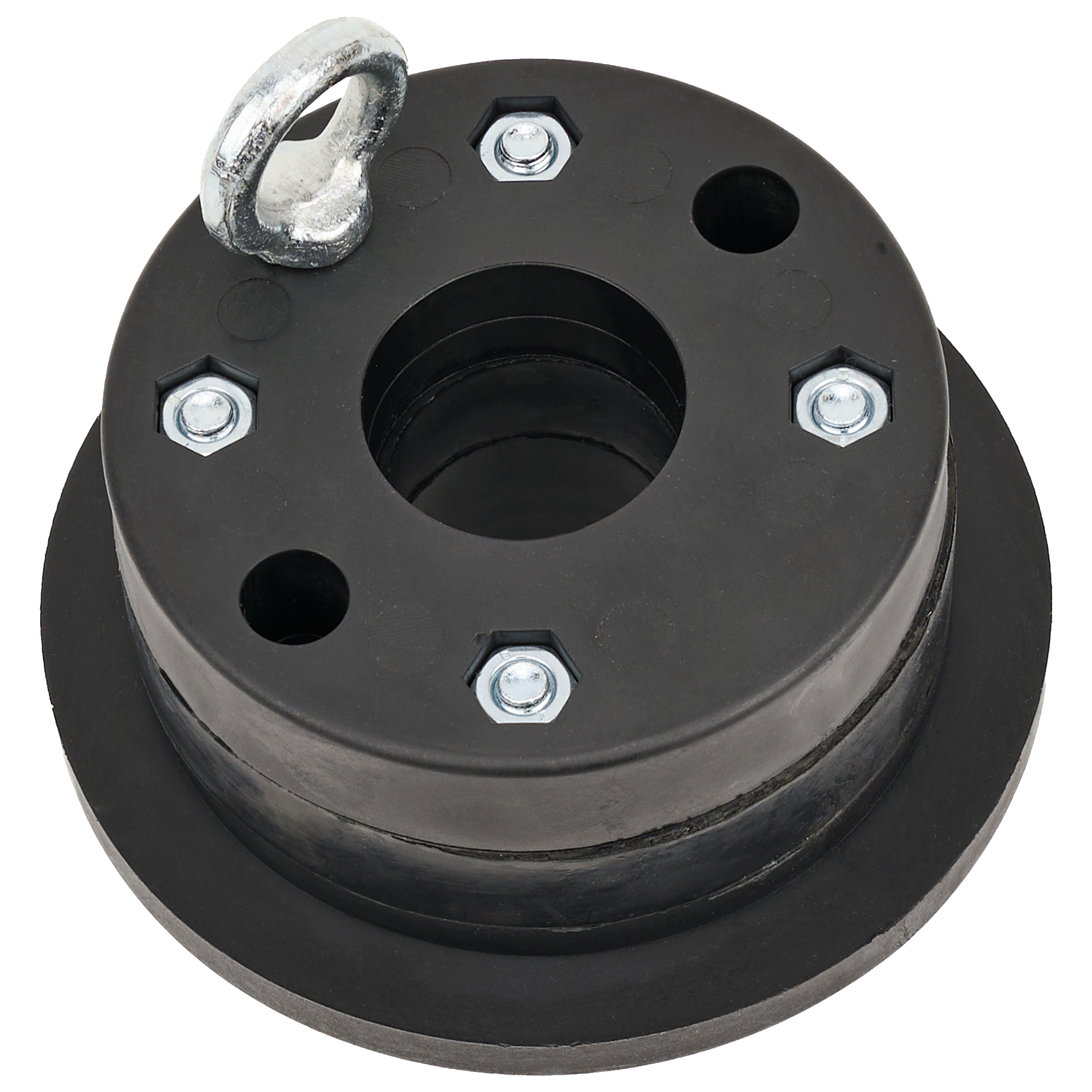

IBO-GL-TW-110-32 Bohrlochkopf
Der IBO-Brunnenkopf ist eine Abdeckung, die das Mantelrohr des Tiefbrunnens hermetisch verschließt und durch das das Abflussrohr und das Pumpenstromkabel geführt werden. Dank der auf das Mantelrohr geklemmten Dichtung schützt es den Brunnen vor dem Eindringen von Schmutz und Oberflächenwasser. Die Serie umfasst zwei Installationsvarianten – TW und TZ – in mehreren Größen, angepasst an typische Brunneninstallationen.
Für wen
- Brunnenbauer und Bohrunternehmen – dichter Verschluss des Brunnens und sichere Aufhängung der Pumpe an einer Metallöse.
- Installateure von Tauchpumpen – Verlegen des PE-Rohrs und des Kabels durch eine abgedichtete Durchführung.
- Besitzer von Hausbrunnen – Sicherung der Wasserentnahmestellen vor Oberflächenverschmutzung.
- Service- und Wartungsteams – Vereinfachung des Zugangs zur Pumpe und regelmäßige Inspektion der Brunneninstallation.
Bewerbung
Der TW-Brunnenkopf dient zum Verschließen der Mantelrohre von Tiefbrunnen, in denen eine an einem Seil hängende Pumpe arbeitet. Das Druckrohr wird durch den Kopf geführt und das Stromkabel hindurchgeführt, das Ganze bleibt dank verpresster Dichtungen dicht. Der so verschlossene Brunnen ist vor Oberflächenwasser, Grundwasser und Fremdkörpern geschützt.
Ein dichter Verschluss ermöglicht auch eine bessere Nutzung der Effizienz flacherer Brunnen – zwischen Kopf und Pumpe kann ein Unterdruck entstehen, der die Wasseraufnahme unterstützt, wenn der Wasserstand sinkt. Die Auswahl einer bestimmten Variante hängt vom Durchmesser des Mantelrohrs, dem Durchmesser des PE-Rohrs und der Dicke des Kabels ab. Der Bohrlochkopf IBO TW/TZ ist in Versionen erhältlich, die an 110- und 125-mm-Gehäuserohre angepasst sind.
Merkmale der Brunnenköpfe der TW-Serie
Körper, Sockel und Kopfdeckel bestehen aus glasfaserverstärktem Polyamid (PA6+30GF) – einem Material, das den Belastungen und Bedingungen im Bohrloch standhält. Die Dichtung ist ein EPDM-Ring, die Schrauben, Muttern und die Öse zum Aufhängen der Pumpe bestehen aus verzinktem Stahl. Jeder Kopf verfügt über eine Kabelverschraubung, die einen dichten Durchgang des Stromkabels gewährleistet, und einen PE-Rohrdurchgang, der mit einer Dichtung gesichert ist.
Die Serien unterscheiden sich in der Montageart. Der Kopf der TW-Serie wird im Inneren des Mantelrohrs platziert, während der Kopf der TZ-Serie von oben auf das Mantelrohr aufgesetzt wird; Die TZ-Version ist zusätzlich mit einem PE-Schnellanschluss und einer Schraubverbindung zum Aufhängen der Pumpe ausgestattet. Unabhängig von der Variante ermöglicht die Metallöse eine sichere Aufhängung Tauchpumpe mit einem Gewicht von bis zu 200 kg.
- Typ: Bohrlochkopf (Dichtungsdeckel des Mantelrohrs)
- Serie: TW (Einbau im Mantelrohr)
- Körpermaterial: Polyamid verstärkt mit Glasfaser (PA6+30GF)
- Versiegelung: EPDM
- Öse zum Aufhängen der Pumpe: verzinkter Stahl
- Passender Mantelrohrdurchmesser: 110mm
- PE-Rohrdurchgang: 32mm
- Kabeleinführungsdurchmesser: 6–10
- Max. Belastung (Pumpenaufhängung): 200 kg
IBO – 24 Monate (2 Jahre) Herstellergarantie. Garantie- und Nachgarantieservice werden von Dambat bereitgestellt.
Dambat – ein vertrauenswürdiger Hersteller von Pumpen und hydrotechnischer Ausrüstung mit Qualitätszertifikaten.
Häufig gestellte Fragen (FAQ) – Wofür wird der TW/TZ-Bohrlochkopf verwendet?
Wofür wird ein Brunnenkopf verwendet?
Der Brunnenkopf dichtet das Mantelrohr des Tiefbrunnens hermetisch ab und führt das Förderrohr und das Pumpenkabel hindurch. Es schützt den Brunnen vor Oberflächenwasser, Grundwasser und Verschmutzung und die Metallöse ermöglicht das sichere Aufhängen einer Pumpe mit einem Gewicht von bis zu 200 kg.
Was ist der Unterschied zwischen der TW-Serie und der TZ-Serie?
Der Kopf der TW-Serie wird im Mantelrohr montiert, der Kopf der TZ-Serie wird von oben auf das Mantelrohr aufgesetzt. Die TZ-Version verfügt zusätzlich über einen PE-Schnellanschluss und eine Schraubverbindung zum Aufhängen der Pumpe. Die Wahl hängt davon ab, wie das Mantelrohr in einem bestimmten Bohrloch endet.
Wie wählt man die Größe eines Brunnenkopfes?
Drei Parameter müssen angepasst werden: der Durchmesser des Mantelrohrs (110 oder 125 mm), der Durchmesser des PE-Rohrs, das zur Pumpe führt (25, 32, 40 oder 50 mm) und der Durchmesser des Stromkabels (6–10 mm bei der TW-Serie, 6–12 mm bei der TZ-Serie). Die Modellbezeichnung, z.B. IBO-GL-TW-125-40, gibt die Serie, den Kopfdurchmesser und den PE-Rohrdurchmesser an. Im Zweifelsfall empfehlen wir Ihnen, dies zu tun Kontakt mit unserer technischen Abteilung.
Wie installiere ich einen Brunnenkopf?
Das PE-Rohr wird an den Pumpenauslass angeschlossen, durch den Kopf geführt und das Kabel durch die Verschraubung geführt. Die Pumpe wird an einem Seil aufgehängt, das an der Öse oder dem Gelenk des Kopfes befestigt ist. Anschließend wird der Kopf in oder auf das Mantelrohr gesetzt und die Schrauben festgezogen. Die Installation sollte von einem qualifizierten Installateur bei ausgeschalteter Stromversorgung durchgeführt werden.
Ist der Bohrlochkopf durch eine Herstellergarantie abgedeckt?
IBO – 24 Monate (2 Jahre) Herstellergarantie. Garantie- und Nachgarantieservice werden von Dambat bereitgestellt.
Wo kann man den Bohrlochkopf IBO TW/TZ kaufen?
Als Hersteller verkaufen wir nicht direkt. Bohrlochköpfe der Serien IBO TW und TZ sind bei unseren Handelspartnern, Installationsgroßhändlern und autorisierten Online-Händlern erhältlich.
- Leistung: kW,
- Stromversorgung: ,
- Häufigkeit: Hz,
- Stromverbrauch: Oh,
- Motorgeschwindigkeit: U/min,
- Abmessungen: 125/130/130 mm
- Gewicht: kg,
Herunterladen: Glowice_studzienne_seria_TW_TZ.pdf
