Description

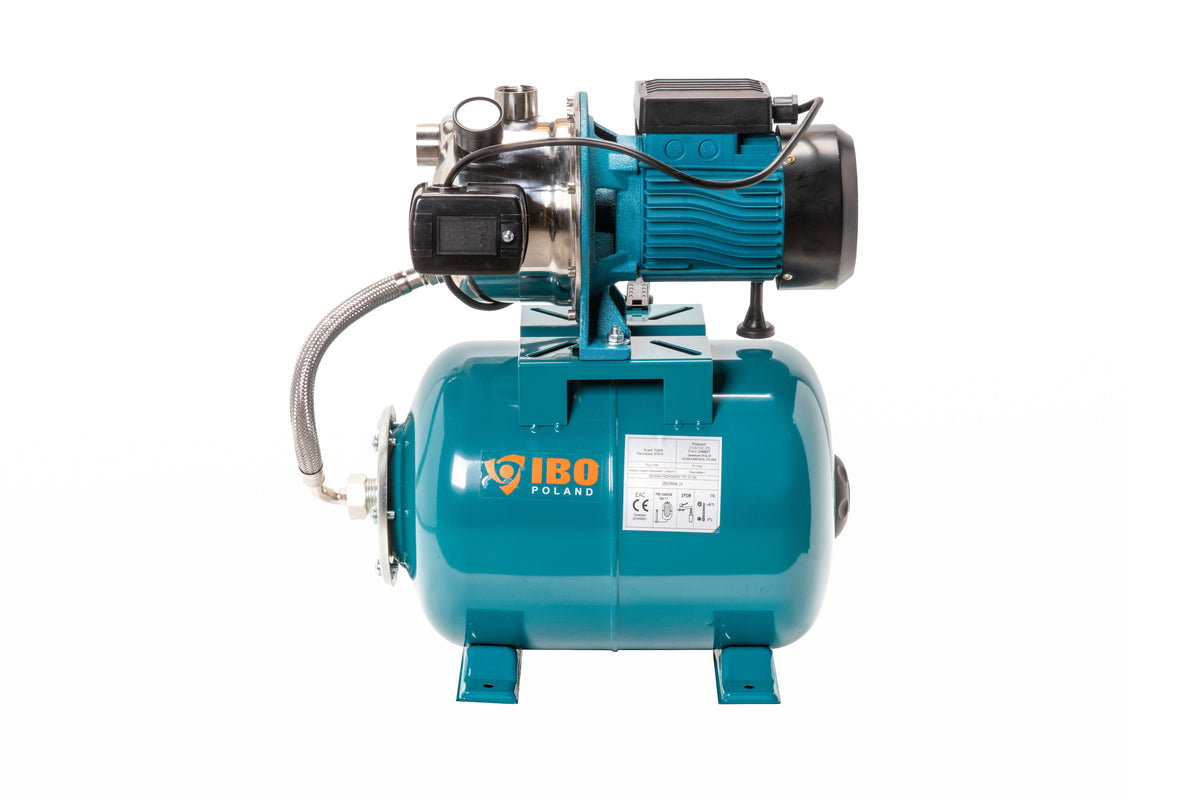

AJ 50/60 hydrofor 24 - groupe hydrophore 230 V avec réservoir de 24 l
L’AJ 50/60 hydrofor 24 de la marque IBO est un groupe hydrophore destiné au prélèvement et au refoulement automatiques d’eau brute dans les habitations. Il associe une pompe de surface monocellulaire et auto-amorçante AJ 50/60 d’une puissance de 1,1 kW à un réservoir à vessie de 24 l et à une commande de pression. À l’ouverture d’un point de puisage, la pompe démarre automatiquement et s’arrête dès sa fermeture : l’installation fonctionne sans intervention manuelle.
Pour qui
- Propriétaires de maisons individuelles disposant de leur propre captage - le groupe AJ 50/60 avec surpresseur maintient une pression d’eau stable dans toute l’installation domestique.
- Exploitations agricoles et horticoles - le débit pouvant atteindre 60 l/min, associé au réservoir stabilisant la pression, convient à l’alimentation des systèmes d’irrigation et d’arrosage.
- Installateurs de systèmes d’adduction d’eau - le groupe équipé des accessoires adaptés réduit le temps nécessaire à la constitution et à la mise en service de l’installation sous pression.
- Propriétaires de maisons de vacances et de parcelles - cet ensemble compact avec réservoir de 24 l prend peu de place et constitue une source pratique d’eau provenant d’un captage privé.
Application
Le groupe hydrophore AJ 50/60 avec réservoir de 24 l de la marque IBO est destiné au prélèvement et au refoulement automatiques d’eau brute froide, propre sur le plan technique, dans les maisons individuelles, les exploitations agricoles, les sites de loisirs et les parcelles. La hauteur d’aspiration atteint 7 m. Il convient au pompage de l’eau depuis des puits, des réservoirs et des captages privés, ainsi qu’à l’augmentation de la pression dans le circuit d’alimentation de l’installation. Le groupe n’est pas un dispositif de traitement de l’eau : pour d’autres usages, nous recommandons de prévoir une préparation adaptée.
Le pressostat démarre et arrête automatiquement la pompe en fonction de la pression dans l’installation, tandis que le réservoir à vessie de 24 l stabilise la pression et limite la fréquence de démarrage du moteur. Les accessoires dédiés, sélectionnés en usine pour la pompe, simplifient la constitution et le montage de l’installation. Le groupe fonctionne sur une alimentation 1~ 230 V / 50 Hz.
Caractéristiques de l’AJ 50/60 hydrofor 24 - description et données techniques
Le groupe repose sur une pompe centrifuge monocellulaire et auto-amorçante équipée d’un tube Venturi. Corps de pompe, arbre et flasque intermédiaire en acier inoxydable AISI 304, roue et diffuseur en polymère PPO, console en fonte, garniture mécanique en céramique, graphite et NBR. Protection thermique intégrée dans le bobinage du moteur.
Le manomètre est installé sur la sortie de refoulement à cinq voies, qui constitue un seul nœud de raccordement pour le réservoir, l’installation et la commande, ce qui facilite la distribution de l’installation dans plusieurs directions. Le flexible antivibratoire limite la transmission des vibrations de la pompe au réservoir et à la tuyauterie.
Outre la configuration classique pompe + réservoir, la pompe AJ 50/60 peut être associée aux automatismes hydrophores des séries PC ou SK, ainsi qu’au variateur de fréquence IVR-02. Ces automatismes protègent en outre la pompe contre le fonctionnement à sec. L’offre d’automatismes dédiés aux groupes hydrophores de la marque IBO est disponible sur notre site.
- Type de pompe : monocellulaire, auto-amorçante, centrifuge, de surface
- Puissance du moteur : 1,1 kW
- Alimentation : 1~ 230 V / 50 Hz
- Hauteur de refoulement max. : 50 m
- Débit max. : 60 l/min
- Hauteur d’aspiration : jusqu’à 7 m
- Raccordement : 1×1"
- Indice de protection : IP44
- Classe d’isolation : B
- Mode de fonctionnement : continu
- Position de montage : horizontale
- Température max. du liquide pompé : 35°C
- Température ambiante max. : 40°C
- Réservoir à vessie : 24 l
Contenu du groupe : pompe AJ 50/60, réservoir à vessie de 24 l, flexible antivibratoire, sortie de refoulement à cinq voies, manomètre, pressostat.
IBO - 24 mois (2 ans) de garantie fabricant.
Dambat - fabricant de confiance de pompes et d’équipements hydrotechniques certifiés.
Foire aux questions (FAQ) - groupe hydrophore AJ 50/60 hydrofor 24
Que comprend le groupe AJ 50/60 hydrofor 24 ?
Le groupe comprend : une pompe AJ 50/60, un réservoir à vessie de 24 l, un flexible antivibratoire, une sortie de refoulement à cinq voies, un manomètre et un pressostat. Vous trouverez les accessoires supplémentaires et les réservoirs d’une autre capacité ici.
Quelle capacité de réservoir choisir pour le groupe ?
La pompe AJ 50/60 peut être associée à des réservoirs d’une capacité de 24, 50, 80, 100 et 150 l, en versions horizontale, verticale et inoxydable. Le réservoir de 24 l prend le moins de place et convient lorsque les besoins en eau sont plus faibles. Pour choisir une configuration adaptée à vos besoins, contactez le service technique Dambat.
Le groupe fonctionne-t-il automatiquement ?
Oui : le pressostat démarre la pompe à l’ouverture d’un point de puisage et l’arrête après sa fermeture. Le réservoir à vessie stabilise la pression et limite la fréquence de démarrage du moteur.
La pompe AJ 50/60 peut-elle être associée à un automatisme hydrophore ?
Oui : outre la configuration classique avec réservoir à vessie, la pompe AJ 50/60 peut être associée aux automatismes hydrophores des séries PC ou SK, ou à un variateur de fréquence de la série IVR. Ces automatismes disposent d’une protection supplémentaire contre le fonctionnement à sec. Il est recommandé de consulter notre service technique pour choisir la configuration appropriée.
À quelle profondeur la pompe peut-elle aspirer l’eau ?
La hauteur d’aspiration du groupe atteint 7 m. La pompe doit être installée en position horizontale et le tuyau d’aspiration doit être aussi court que possible et étanche sur toute sa longueur, ce qui facilite l’amorçage de la pompe avant sa mise en service.
Le groupe AJ 50/60 hydrofor 24 est-il couvert par la garantie du fabricant ?
IBO - 24 mois (2 ans) de garantie fabricant. Le service après-vente sous garantie et hors garantie est assuré par Dambat.
Où acheter le groupe hydrophore AJ 50/60 hydrofor 24 ?
En tant que fabricant, nous ne pratiquons pas la vente directe. Le groupe est disponible auprès de nos partenaires commerciaux, dans les grossistes en matériel d’installation et chez les distributeurs en ligne agréés.
- Hauteur de refoulement : 50.0 m,
- Débit : 60.0 l/min.,
- Capacité d’aspiration : 7.0 m,
- Puissance : 1.1 kW,
- Alimentation : 1~230 V,
- Fréquence : 50 Hz,
- Intensité : 4.5 A,
- Vitesse du moteur : 2850 tr/min. ,
- Classe d’isolation : B,
- Mode de fonctionnement : ciągły,
- Indice de protection : IP44,
- Raccordement : 1x1",
- Direction de sortie : ,
- Position de fonctionnement : Pozioma,
- Température maximale du liquide : 35°C,
- Température ambiante maximale : 40°C,
- Dimensions L/H/l : 37/21/20 cm,
- Poids : 14.8 kg,
Télécharger: Karta_ZESTAWY_HYDROFOROWE.pdf
Télécharger: Instrukcja_PPiH_PL-EN-SK.pdf
