Descripción

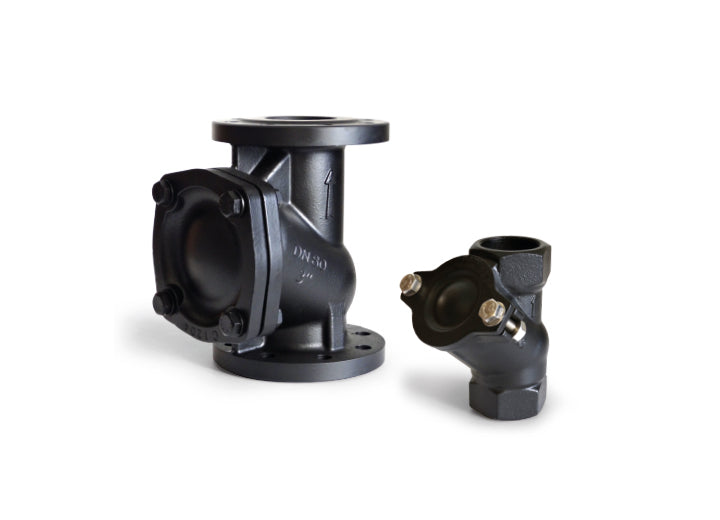

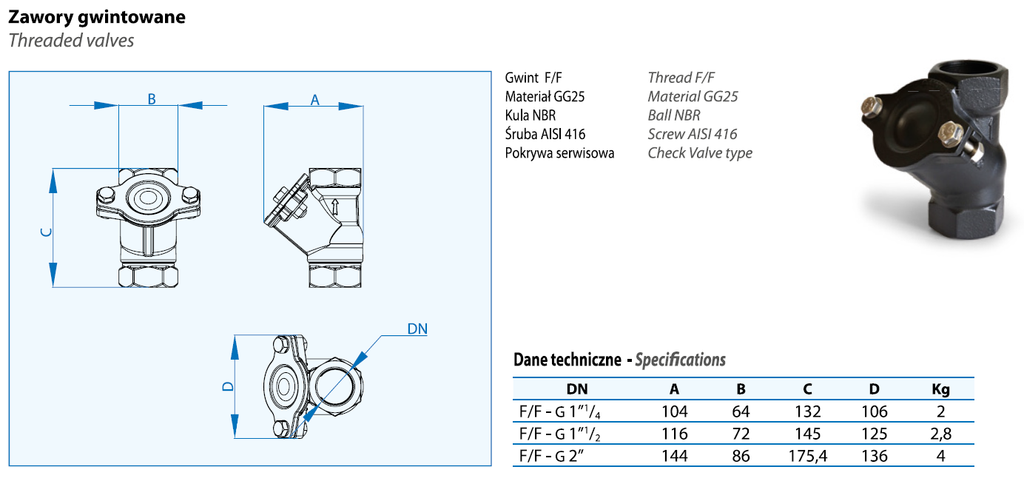

Válvula con rosca hembra de 1½ pulgadas
Descripción del funcionamiento
Las válvulas de retención de bola sirven para evitar el flujo inverso en la tubería. El flujo se detiene mediante una bola asentada en el cuerpo de la válvula para formar un cierre. Las válvulas de bola están diseñadas para permitir un paso completamente libre, evitando así el riesgo de obstrucción por sólidos en suspensión. Al girar en las aguas residuales en circulación, la bola puede limpiarse por sí sola, por lo que es muy poco frecuente que la válvula se obstruya o presente fugas. Las válvulas de retención de bola se recomiendan para estaciones de bombeo de aguas residuales y aguas pluviales, así como para todos los medios que puedan transportar arena, grava, trozos de trapo, cuerdas, etc.

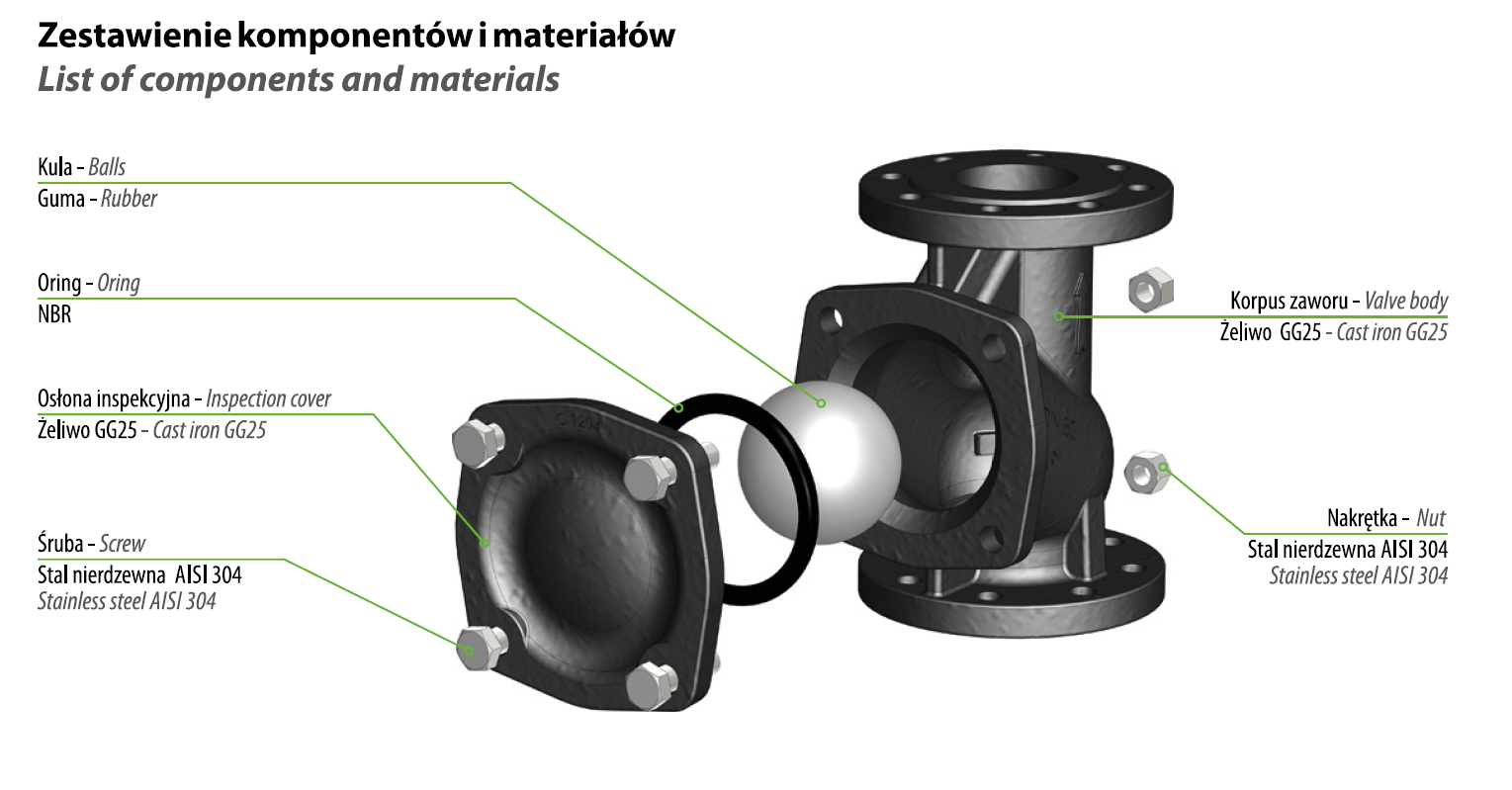

En caso de bloqueo de la válvula por la presencia de materiales no conformes en las aguas residuales, basta con desenroscar los tornillos que fijan la tapa de inspección, extraer la bola y limpiar el interior de la válvula. Estos trabajos deben realizarse siempre con la alimentación de la estación de bombeo desconectada. Antes de retirar la tapa de inspección, compruebe que la válvula de cierre situada sobre la válvula de retención de bola esté cerrada, para que las aguas residuales que regresan de la tubería no inunden el depósito ni dificulten el trabajo del técnico de mantenimiento.
Limitaciones de uso
- Líquidos no peligrosos,
- Presión máxima de 16 bar,
- Presión mínima de 0,2 bar,
- Contrapresión mínima de 0,5 bar,
- Rango de temperaturas de -10°C a 70°C.
Aplicación
- Bombeo de aguas residuales,
- Estaciones depuradoras,
- Plantas depuradoras y obras.
Normas
EN 13445
EN 12334
Bridas PN10 – PN16
Roscas ISO 228-1
Ubicación de la válvula en la estación de bombeo

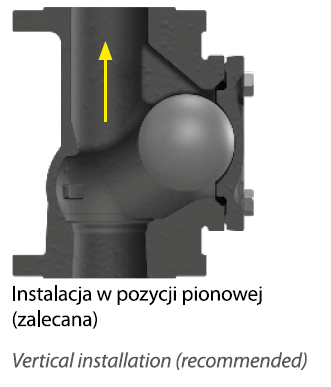

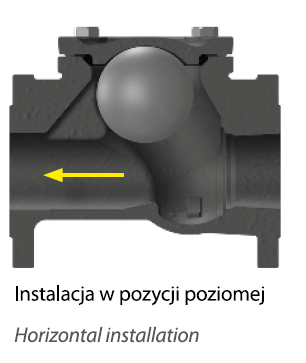

La función principal de la válvula es evitar el retorno de las aguas residuales impulsadas, por lo que se instala después de la bomba, en la tubería vertical de impulsión, antes de las válvulas de cierre. Gracias a esta solución, si es necesario limpiar o sustituir la válvula, basta con bombear las aguas residuales y cerrar la válvula de cierre. Trabajar con la válvula en estas condiciones será mucho más fácil.
Si instalamos una válvula de retención de bola en una estación de bombeo húmeda, donde existe riesgo de contacto con las aguas residuales, lo mejor es colocarla por encima del nivel del medio para que no quede sumergida. Si, debido a las reducidas dimensiones del depósito, la válvula entra en contacto frecuente con el medio, es mucho más seguro colocarla por debajo del nivel mínimo de las aguas residuales, para que atraviese lo menos posible el punto de transición entre aguas residuales y aire. Al no estar expuesta al aire, los procesos corrosivos que puedan producirse durarán mucho más que cuando se alternan continuamente la inmersión y el secado.
Cuando funcionan dos o más bombas en un depósito, las válvulas de retención de bola no solo evitan que el líquido bombeado vuelva al depósito, sino también que el líquido impulsado por una de las bombas retroceda. En ausencia de válvulas de retención, cuando una bomba bombea, las aguas residuales regresan por la otra tubería vertical de impulsión. Esto provoca grandes pérdidas de energía y tiempo, además de un funcionamiento muy ineficiente del grupo de bombeo.
