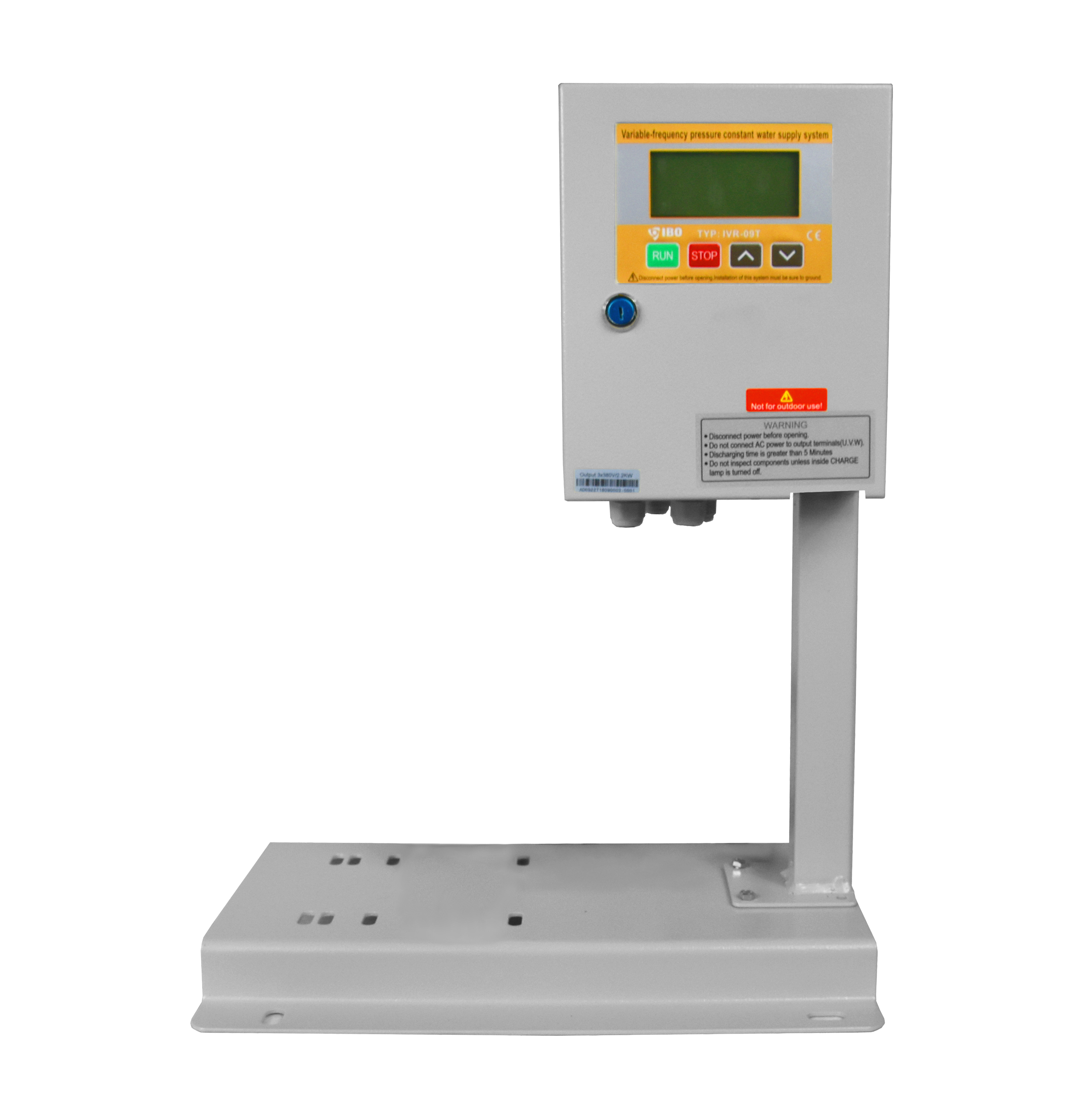

Controlerul inteligent al pompei, model IVR 09 T, este un dispozitiv de control și siguranță ușor de utilizat pentru conectarea directă a pompelor submersibile, pompelor de suprafață, pompelor submersibile etc., menținând o presiune constantă, reglată a apei prin modificarea vitezei de rotație a motorului pompei. Modelul IVR 09 T are multe moduri de operare prin adaptarea la diferite instalatii electrice. Controlerele din seria IVR 09 pot fi utilizate în grupuri de pompe de până la 6 pompe.
CARACTERISTICI
- Eficiență energetică: în comparație cu metoda tradițională, sistemul de alimentare cu apă la presiune constantă cu convertor de frecvență economisește energie cu 30 - 60%.
- Fiabilitatea pe termen lung a pompelor asociate: cuplul mediu și uzura arborelui sunt reduse datorită scăderii vitezei medii de rotație, ceea ce asigură o durată de viață mai lungă a pompei.
- Funcția SOFT-START și soft stop încorporată a dispozitivului vă permite să eliminați lovitura de berbec (efectul loviturii de ariete înseamnă o creștere bruscă a presiunii care însoțește o oprire rapidă sau începerea curgerii lichidului).
- Protecție cuprinzătoare: sistemul dispune de cea mai cuprinzătoare tehnologie de protecție pentru supracurent, supratensiune, subtensiune, scurtcircuit, rotoare blocate, capacitatea de a proteja pompa împotriva funcționării uscate fără a fi necesară instalarea de sonde/senzori în puț.
- Posibilitatea de a conecta controlerele în grupuri de pompe, până la 6 pompe. Grupul este gestionat de la un controler, selectat de utilizator ca controler principal. Ceilalți adaptează munca la cerințele sistemului. Programarea setului este foarte simplă și nu necesită cunoștințe de specialitate.
APLICARE
Modelul IVR 09 T va funcționa oriunde este nevoie de a menține presiunea constantă a apei în instalație și de a controla și proteja o pompă sau un set de mai multe pompe.
IVR 09 T gestionează automat pornirea și oprirea și adaptează turația motorului la cerințele de instalare.
Utilizare tipică așteptată:
- alimentare cu apă din fântâni,
- irigarea serelor, grădinilor și câmpurilor,
- colectarea și utilizarea apei de ploaie,
- echipamente industriale.
PARAMETRI
-
Putere: 1,1 kW,
-
Alimentare: 3~400 V fluctuații admisibile (300-450 V),
-
Tensiune nominală de ieșire: 3~400V,
-
Curent: 3,3 A,
-
Frecvența de intrare: 50/60 Hz,
-
Frecvența de ieșire: 20-50/60 Hz,
-
Timp de răspuns declanșat în caz de suprasarcină: 5 s - 5 min.,
-
Interval de reglare a presiunii: 1-9 bar,
-
Timp de răspuns declanșat cu fază deschisă: < 5 s,
-
Timp de răspuns declanșat la scurtcircuit: < 0,1 s,
-
Timp de răspuns declanșat la sub/supratensiune: < 5 s,
-
Timp de răspuns declanșat pentru funcționare uscată: 6 s,
-
Timp de reluare după supraîncărcare: 30 min.,
-
Timp de reluare pentru tensiune sub/înaltă: 5 min.,
-
Timp de reluare în regim uscat: 8 s, 1 min., 10 min., 30 min., 1 h, 2 h...,
-
Prag de oprire la supratensiune: 418V,
-
Prag de oprire la tensiune prea joasă 324 V,
-
Distanța de transfer al nivelului fluidului: ≤ 1000 m,
-
Caracteristici de protecție:
-
alergare uscată,
-
scurtcircuit,
-
suprasolicitare,
-
pompa supraincarcata,
-
Creștere bruscă de tensiune,
-
Căderea bruscă de tensiune
-
Creșterea bruscă a tensiunii
Caracteristici tehnice de bază
- Caracteristici de control:
- Control dublu debit,
- controlul presiunii,
- Metoda de control:
- Caracteristici de control al debitului: puls electrod de probă și comutator de flux,
- Caracteristici de control al presiunii: Senzor de presiune 24 V, 4-20 mA
Date de instalare de bază
- Temperatura ambientală admisă: -10°C până la +40°C,
- Umiditatea ambientală admisă 20% până la 90% RH,
- Temperatura admisă a fluidului: 0°C până la +100°C,
- Grad de protectie: IP54,
- Poziția de instalare: verticală,
- Volumul minim al vasului de expansiune: 4 L,
- Curentul maxim al motorului: 3,3 A
