Descripción

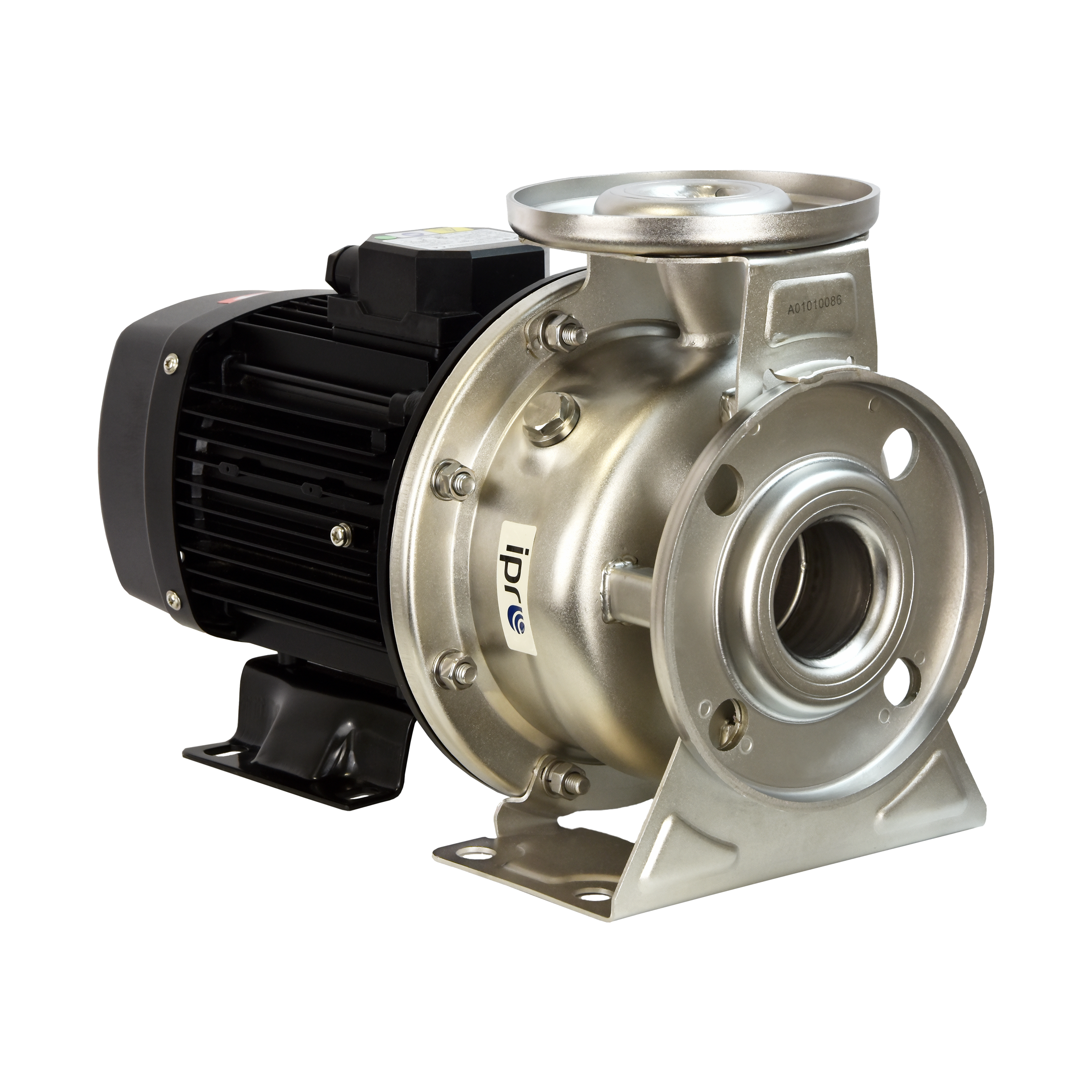

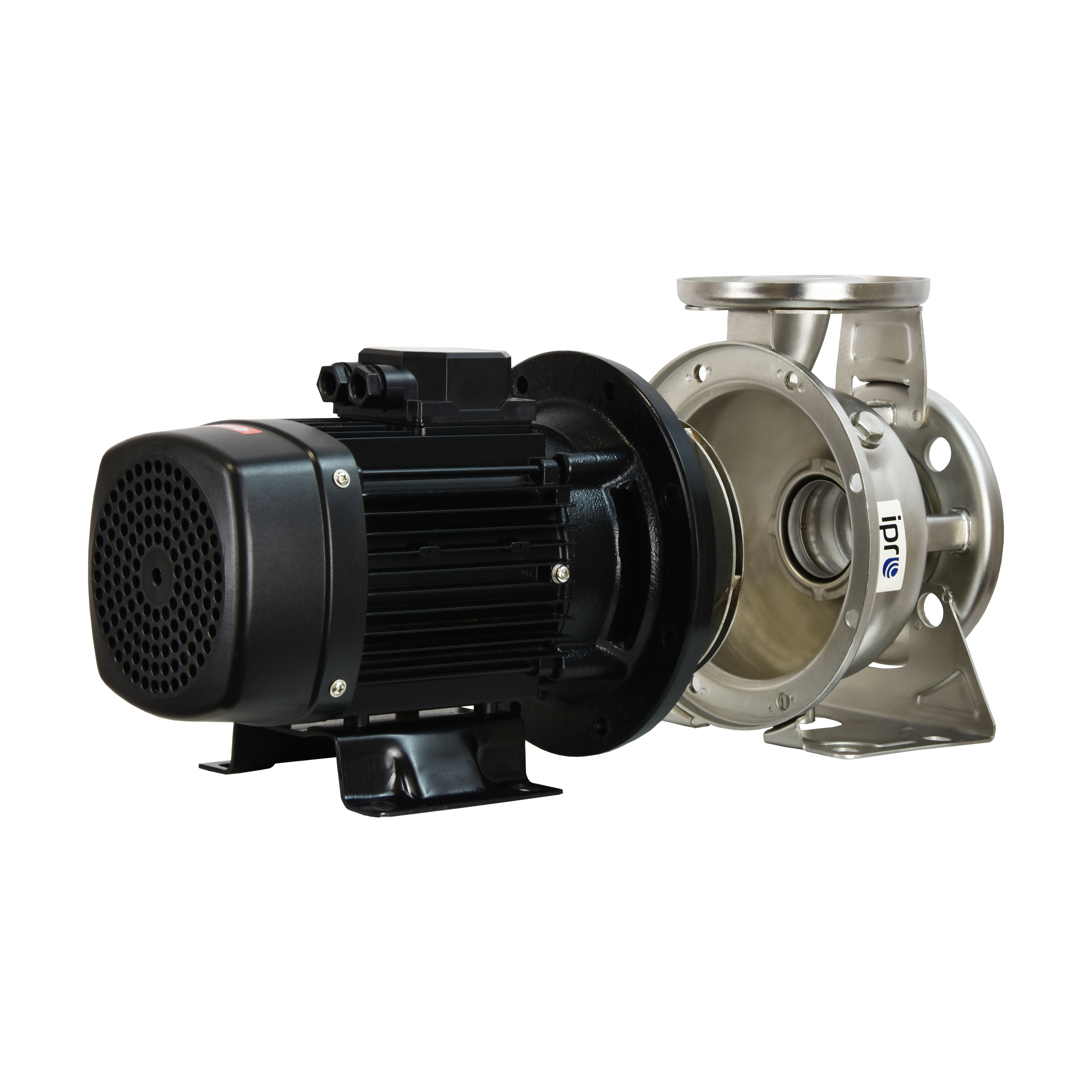

CS 50-32-200/3 3~400V – pozioma jednostopniowa pompa odśrodkowa ze stali nierdzewnej
Pompa CS 50-32 marki IPRO to pozioma, jednostopniowa pompa odśrodkowa w konstrukcji monoblokowej, wykonana ze stali nierdzewnej w technologii tłoczenia na zimno i hydroformowania. Taka metoda produkcji pozwala zastąpić tradycyjne pompy żeliwne tam, gdzie liczy się odporność na korozję i higiena procesu, bez rezygnacji z solidności konstrukcji. Wersja trójfazowa obejmuje pełny zakres mocy dostępny w tej wielkości kołnierzowej, od najmniejszych po najbardziej wydajne warianty.
Dla kogo
- Średnie i duże budynki wielorodzinne oraz obiekty komercyjne – przepływ rzędu 366–416 l/min pozwala obsłużyć większe budynki wielorodzinne, hotele lub obiekty biurowe.
- Zakłady przemysłowe – pompa sprawdza się w systemach czyszczenia oraz transporcie cieczy technologicznych w liniach produkcyjnych średniej wielkości.
- Zakłady przemysłowe i kotłownie – wyższe warianty mocy zapewniają stabilną pracę w systemach zasilania kotłów oraz w układach chłodzenia i klimatyzacji przemysłowej.
- Rolnictwo na większą skalę – pompa obsługuje nawadnianie rozleglejszych upraw oraz instalacje w gospodarstwach rybnych wymagających wyższej wydajności.
Zastosowanie
Pompa CS 50-32 marki IPRO przeznaczona jest do transportu wody oraz podnoszenia ciśnienia w układach poboru i tłoczenia wody surowej; zastosowanie w instalacjach wodociągowych dopuszczalne wyłącznie zgodnie z dokumentacją techniczną danego modelu. W zastosowaniach przemysłowych sprawdza się w systemach wody procesowej oraz systemach czyszczenia. Znajduje zastosowanie także przy zasilaniu kotłów, w systemach chłodzenia i klimatyzacji, przy transporcie kondensatu oraz w obiegu wody w systemach basenowych.
W rolnictwie pompa obsługuje nawadnianie gruntów rolnych oraz instalacje w gospodarstwach rybnych. Uszczelnienie mechaniczne w wersji standardowej nie jest przystosowane do cieczy zawierających cząstki stałe – pompa przeznaczona jest wyłącznie do mediów czystych. Pompa nie jest urządzeniem uzdatniającym wodę – przy wykorzystaniu jej do innych celów zalecamy zapewnienie odpowiedniego przygotowania. Pompa przemysłowa CS 50-32 pracuje w układzie trójfazowym, zasilanym napięciem 3~230 V lub 3~400 V.
Cechy CS 50-32 – konstrukcja i dane techniczne

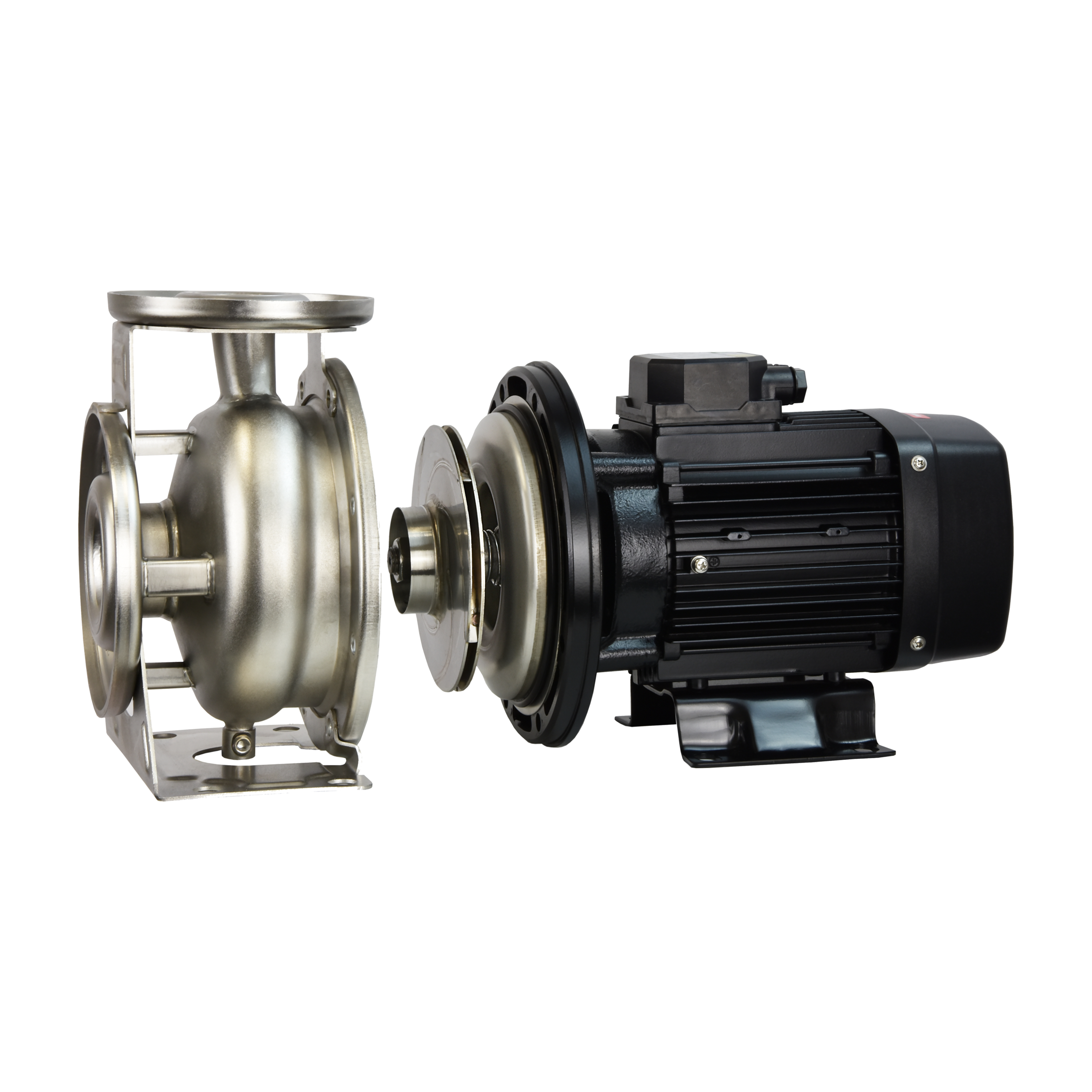

Wirnik, wał oraz pokrywa pompy CS 50-32 wykonane są ze stali nierdzewnej AISI 304 (wał w wersji AISI 316 dostępny na życzenie). Uszczelnienie mechaniczne w wersji standardowej to skojarzenie grafit / ceramika / NBR – rozwiązanie odpowiednie dla cieczy czystych, nieprzeznaczone do pracy z zanieczyszczeniami stałymi. O-ring wykonano z NBR.
Silniki napędzające CS 50-32 obejmują zakres mocy od 1,1 do 7,5 kW. Modele do 3 kW zasilane są napięciem 230V (trójkąt) / 400V (gwiazda), a modele 4 kW i wyższe – napięciem 400V (trójkąt) / 690V (gwiazda). Sprawność oraz współczynnik mocy cos φ rosną wraz z mocą silnika:
| Moc silnika (kW) | Zasilanie (V) | Pobór prądu Δ/Y (A) | cos φ | Sprawność (%) | Ist/IN |
|---|---|---|---|---|---|
| 1,1 | 230 / Y400 | 4,2 / 2,4 | 0,84 | 76,2 | 7,0 |
| 1,5 | 230 / Y400 | 5,5 / 3,2 | 0,84 | 78,5 | 7,0 |
| 2,2 | 230 / Y400 | 7,8 / 4,5 | 0,85 | 82,6 | 7,0 |
| 3 | 230 / Y400 | 10,2 / 5,9 | 0,87 | 81,5 | 7,0 |
| 4 | 400 / Y690 | 7,6 / 4,4 | 0,88 | 84,2 | 7,5 |
| 5,5 | 400 / Y690 | 10,1 / 5,9 | 0,88 | 85,7 | 7,5 |
| 7,5 | 400 / Y690 | 13,7 / 7,9 | 0,88 | 87,0 | 7,5 |
- Typ pompy: pozioma, jednostopniowa, odśrodkowa, konstrukcja monoblokowa
- Zasilanie: 3~230 V / 3~400 V (modele do 3 kW) lub 3~400 V / 3~690 V (modele 4–7,5 kW), 50 Hz
- Wydajność: 366–416 l/min w zależności od wariantu
- Maks. podnoszenie: 22–69 m w zależności od wariantu
- Klasa izolacji: F
- Stopień ochrony: IP55
- Zakres temperatury pompowanej cieczy: -20°C do 70°C (104°C na specjalne zamówienie)
- Maks. temperatura otoczenia: 40°C
- Maks. ciśnienie w instalacji: 10 bar
- Przyłącze kołnierzowe: DN50 (ssanie) x DN32 (tłoczenie)
- Prędkość obrotowa: 2900 obr/min
IPRO – 36 miesięcy (3 lata) gwarancji producenta. Serwis gwarancyjny i pogwarancyjny zapewnia Dambat.
Dambat – zaufany producent pomp i urządzeń hydrotechnicznych z certyfikatami jakości.
Najczęściej zadawane pytania (FAQ) – pompa pozioma CS 50-32
Do jakich zastosowań nadaje się pompa CS 50-32?
Pompa CS 50-32 marki IPRO znajduje zastosowanie w zaopatrzeniu w wodę, systemach wody procesowej, zasilaniu kotłów, systemach chłodzenia i klimatyzacji oraz w rolnictwie przy nawadnianiu.
Co oznaczają liczby w nazwie modelu CS 50-32-200/7.5?
Oznaczenie rozkłada się na: DN50 – średnica kołnierza ssawnego, DN32 – średnica kołnierza tłocznego, 200 – średnica nominalna wirnika w mm, 7.5 – moc silnika w kW.
Czy pompa CS 50-32 może pompować ciecze z zanieczyszczeniami stałymi?
Nie – standardowe uszczelnienie mechaniczne (grafit/ceramika/NBR) przeznaczone jest wyłącznie do cieczy czystych, bez zawartości cząstek stałych. Do mediów zanieczyszczonych wymagane jest inne uszczelnienie, dostępne na życzenie.
Jaką ciecz może pompować CS 50-32?
Pompa przeznaczona jest do czystych cieczy o temperaturze od -20°C do 70°C, a na specjalne zamówienie do 104°C, przy maksymalnym ciśnieniu w instalacji do 10 bar.
Gdzie można kupić pompę poziomą CS 50-32?
Dambat nie prowadzi sprzedaży bezpośredniej. Pompa CS 50-32 dostępna jest u naszych partnerów handlowych, w hurtowniach instalacyjnych oraz u autoryzowanych dystrybutorów online.
Czy pompa CS 50-32 marki IPRO objęta jest gwarancją producenta?
IPRO – 36 miesięcy (3 lata) gwarancji producenta. Serwis gwarancyjny i pogwarancyjny zapewnia Dambat.
- Moc: 3.0 kW,
- Zasilanie: 3~400 V,
- Częstotliwość: 50 Hz,
- Pobór prądu: 10.2 A,
- Prędkość silnika: 2900 obr./min. ,
- Wymiary: 342/300/453 mm
- Waga: 34.8 kg,
