Descripción
Descripción breve
El depósito de la estación de bombeo DRENO BOX 200L A 2″ es una compacta estación interior de bombeo de aguas residuales domésticas y aguas pluviales, equipada con una base de acoplamiento EASY E3.1 para montar y desmontar rápidamente la bomba. Gracias a su capacidad de 200 l, las tuberías de fábrica de 2″, la guía de 1¼″ y la tapa estanca con junta, constituye una base completa para construir una estación de bombeo fiable compatible con las bombas DRENO de las series COMPATTA y DNA. Dambat: fabricante de confianza de bombas y equipos hidrotécnicos con certificados de calidad.
Para quién
- Propietarios de viviendas unifamiliares y edificios plurifamiliares: para evacuar aguas residuales domésticas de sótanos, lavanderías, baños y cocinas situados por debajo del nivel de la red de saneamiento.
- Inversores que construyen garajes subterráneos, accesos y aparcamientos: para el drenaje de superficies planas, canales de drenaje y sumideros de suelo, con evacuación de aguas residuales y pluviales a la red de saneamiento.
- Propietarios de locales de servicios y pequeños establecimientos: para evacuar de forma fiable las aguas residuales domésticas de zonas auxiliares, cocinas, talleres y aseos.
- Administradores de instalaciones de uso público: para construir estaciones interiores de bombeo de aguas residuales en lugares donde no es posible crear una pendiente por gravedad.
- Instaladores y empresas de ejecución: como depósito profesional de 200 l con tuberías de 2″, base de acoplamiento EASY E3.1 y guía de 1¼″, diseñado para funcionar con bombas DRENO COMPATTA y DNA.
Aplicación
- Drenaje de superficies planas, suelos y garajes, así como bombeo de aguas residuales domésticas a una red de saneamiento situada a mayor altura.
- Eliminación de aguas residuales de baños y cocinas, así como de aguas procedentes del drenaje de suelos, mediante bombas con impulsor Vortex y paso libre de 40–50 mm (series COMPATTA y DNA).
- Evacuación de aguas pluviales y aguas sucias de accesos, rampas y zonas situadas en los puntos más bajos de la parcela.
- Funciona como depósito bajo el suelo en instalaciones de aguas pluviales y sistemas de aguas residuales en edificios residenciales y de servicios.
La compacta estación de bombeo DRENO BOX 200L A 2″ es ideal como estación interior de bombeo de aguas residuales en lugares donde no es posible evacuarlas por gravedad a la red de saneamiento.
Características, descripción y datos técnicos
El depósito de la estación de bombeo DRENO BOX 200L A 2″ es un depósito de polietileno con una capacidad de 200 litros, diseñado para funcionar con bombas sumergibles DRENO COMPATTA y DNA. La versión A está equipada con una base de acoplamiento de 2″ tipo EASY E3.1, instalada en el fondo del depósito, y una guía de 1¼″, lo que permite montar y desmontar rápidamente la bomba sin necesidad de entrar en el depósito. La carcasa de polietileno y la gran tapa con junta, cerrada con tornillos, garantizan la estanqueidad del sistema y evitan eficazmente la salida de olores.
La estación de bombeo DRENO BOX 200L A se utiliza para el drenaje de superficies planas y la evacuación de aguas residuales domésticas en situaciones en las que el alcantarillado principal se encuentra a una altura superior a la salida de la instalación. Al utilizar bombas con impulsor Vortex de paso libre de 40–50 mm (series COMPATTA y DNA), el depósito puede gestionar aguas residuales de baños y cocinas, aguas procedentes del drenaje de pavimentos y aguas pluviales. Gracias a su capacidad de 200 l, la estación de bombeo proporciona una reserva operativa segura y reduce el número de ciclos de activación de la bomba, lo que contribuye a prolongar la vida útil de todo el sistema.
DRENO BOX 200L A 2″ está destinado a su uso en el interior de edificios como depósito independiente o bajo el pavimento y no requiere anclaje al suelo. El depósito puede instalarse sobre el suelo o directamente sobre el terreno, y sus dimensiones óptimas facilitan el montaje en sótanos, garajes y cuartos técnicos. La tapa grande con junta, apta para el tránsito peatonal (sin circulación de vehículos), permite integrar la estación de bombeo en el pavimento de uso.
El depósito está equipado con una tubería de impulsión vertical de 2″ y orificios de conexión: un orificio Ø50 para conectar el sistema de ventilación y un orificio Ø110 para conectar el alcantarillado por gravedad. El conjunto estándar DRENO BOX 200L A incluye: un juego de juntas, un acoplamiento rápido para la tubería de impulsión vertical de 2″ y pasacables de goma, lo que facilita la realización de conexiones estancas y duraderas. La temperatura máxima del líquido bombeado es de +40°C, de acuerdo con la documentación de DRENO BOX.
El depósito es fácil de instalar y está adaptado para utilizar bombas DRENO; el usuario recibe una base completa de tuberías con una base de acoplamiento, a la que las bombas COMPATTA y DNA se conectan mediante un acoplamiento de pie. Para la estación de bombeo DRENO BOX 200L A con tuberías de 2″, el fabricante recomienda utilizar las siguientes bombas monofásicas equipadas con interruptor de flotador (o versiones sin flotador si se utiliza un sistema de control externo):

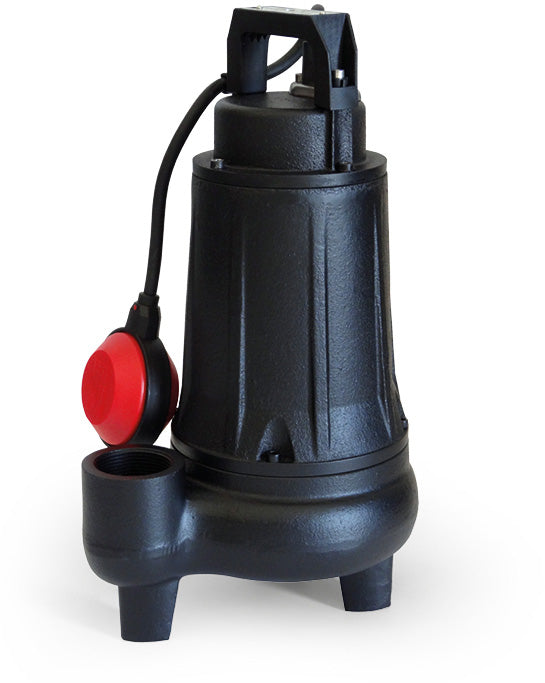

- COMPATTA 22 M/G (0,56 kW, 230 V): bomba sumergible con impulsor Vortex de paso libre de hasta 40–50 mm, destinada a aguas residuales domésticas y aguas sucias.

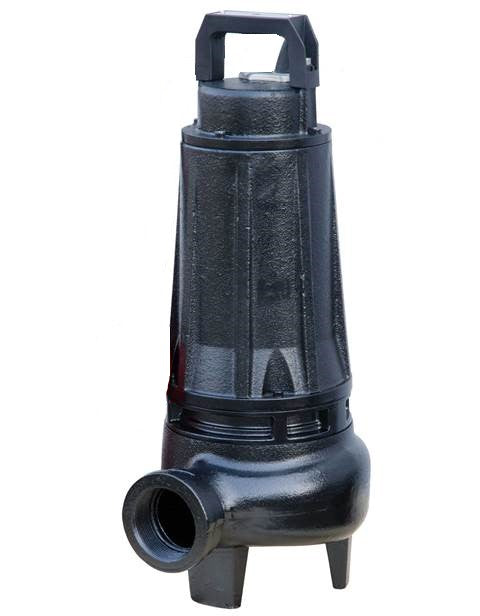

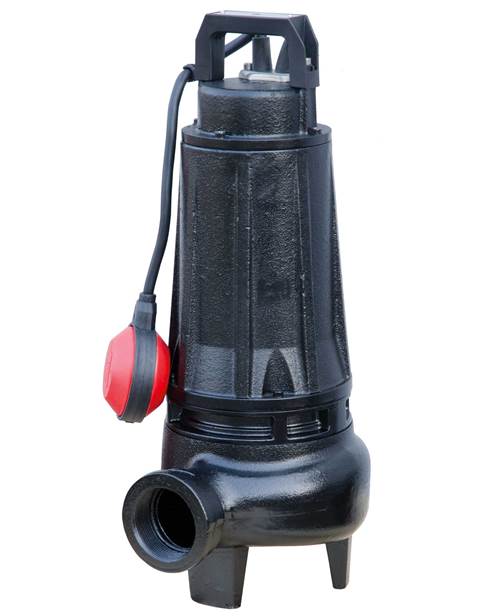

- COMPATTA 32 M/G (0,75 kW, 230 V): bomba Vortex más potente con impulsor, recomendada para instalaciones de aguas residuales sometidas a una carga más intensa.
- COMPATTA 4 M/G (1,1 kW, 230 V): bomba con impulsor Vortex de gran paso libre, destinada a aplicaciones exigentes.
- COMPATTA 55 M/G (1,5 kW, 230 V): la bomba más potente de la serie COMPATTA, con impulsor Vortex capaz de bombear aguas residuales con una mayor cantidad de sólidos.

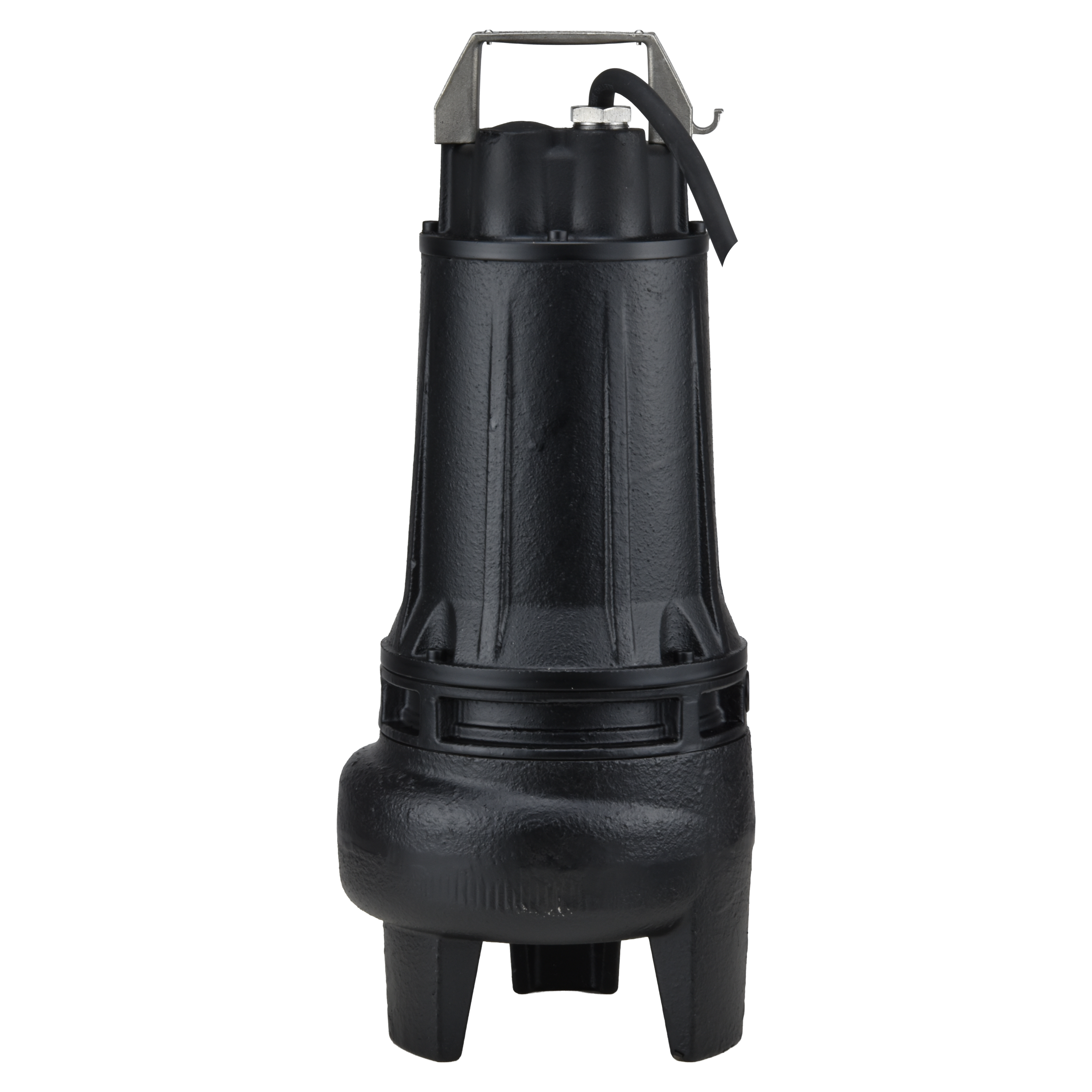

- DNA 50-2/110 M/G (1,1 kW, 230 V): bomba de aguas residuales con impulsor Vortex, paso libre de hasta aprox. 50 mm, apta para aguas residuales y aguas sucias.

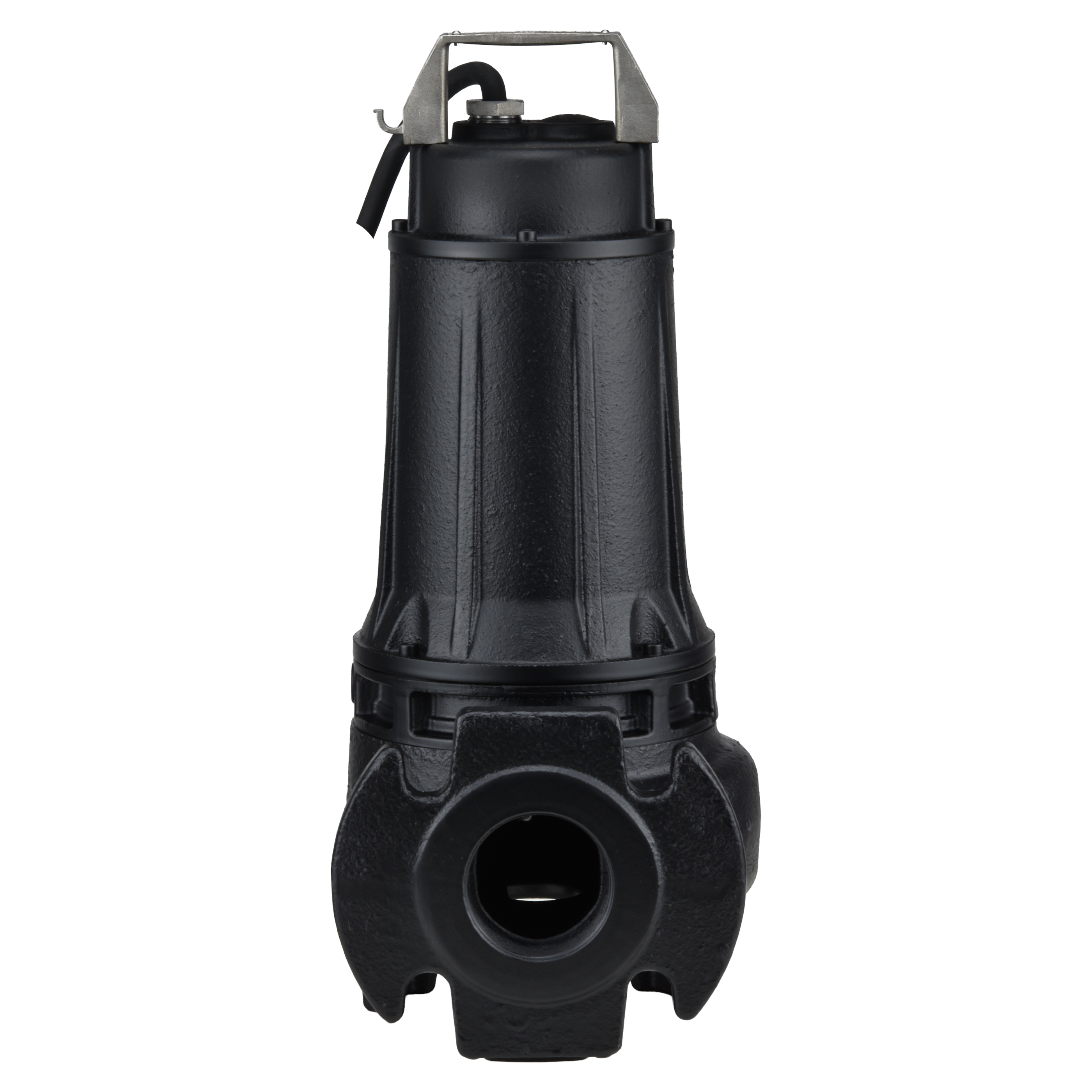

- DNA 50-2/150 M/G (1,5 kW, 230 V): bomba de aguas residuales para instalaciones más exigentes, con impulsor Vortex y salida de 2″.
- DNA 50-4/090 M/G (0,9 kW, 400 V): bomba trifásica de aguas residuales con impulsor Vortex, destinada a aplicaciones comerciales e industriales.
Esta estación de bombeo DRENO BOX 200L A 2″, configurada con el pie de acoplamiento EASY E3.1, proporciona un mantenimiento cómodo, alta fiabilidad y amplias posibilidades para seleccionar la bomba según las condiciones de funcionamiento.
Principales ventajas constructivas
- Diseño compacto: la capacidad de 200 l y sus dimensiones óptimas facilitan la instalación en salas técnicas, sótanos y garajes.
- Juntas para todos los pasos de cables y tuberías: garantizan la estanqueidad de la instalación y evitan la salida de olores.
- La gran tapa con junta, cerrada con tornillos, permite caminar sobre ella (sin circulación de vehículos) y garantiza la estanqueidad del depósito.
- El pie de acoplamiento de 2″ EASY E3.1 y la guía de 1¼″ garantizan un montaje y desmontaje rápidos de la bomba sin desmontar las tuberías ni tener que entrar en el depósito.
- No requiere anclaje: depósito independiente para instalar en el suelo o sobre el terreno, sin trabajos de construcción adicionales.
Datos técnicos del depósito
- Capacidad del depósito: 200 l.
- Tubería de impulsión: 2″.
- Tapa con junta, cerrada con tornillos: evita la salida de olores.
- Pie de acoplamiento de 2″ tipo EASY E3.1 instalado en el fondo del depósito.
- Guía de la bomba: 1¼″.
- Abertura Ø50: para conectar la instalación de ventilación.
- Abertura Ø110: para conectar al sistema de alcantarillado por gravedad.
- Temperatura máxima del líquido: +40°C.
- Instalación: sobre el suelo o enterrado, como depósito independiente o bajo el pavimento.
- Anclaje: no requiere anclaje al suelo.
Materiales
- Carcasa: polietileno, resistente a la corrosión y a los medios residuales habituales, así como al agua de lluvia.
- Tapa: polietileno con junta.
- Tubería vertical de impulsión y conexiones: plástico resistente a la acción de las aguas residuales y pluviales.
- Tornillos y elementos de montaje: acero inoxidable.
FAQ
Preguntas frecuentes (FAQ) – DRENO BOX 200L A 2″
El depósito DRENO BOX 200L A 2″ sirve como estación de bombeo compacta para recoger e impulsar aguas residuales domésticas y aguas pluviales hacia el alcantarillado en situaciones en las que no es posible evacuar las aguas residuales por gravedad. La versión DRENO BOX 200L A 2″ está equipada con una base de acoplamiento EASY E3.1 y una guía de 1¼″, que permiten montar y desmontar rápidamente la bomba, mientras que la versión B cuenta con una tubería estándar de 2″ sin base de acoplamiento. Para el depósito DRENO BOX 200L A 2″ se recomiendan bombas DRENO con impulsor Vortex: COMPATTA 22 M/G, 32 M/G, 4 M/G, 55 M/G, así como DNA 50-2/110 M/G, DNA 50-2/150 M/G y DNA 50-4/090 M/G, seleccionadas según el caudal requerido y las condiciones de funcionamiento. Sí, utilizando bombas COMPATTA o DNA con impulsor Vortex y paso libre de 40–50 mm, el DRENO BOX 200L A 2″ puede gestionar aguas residuales de baños y cocinas, así como el drenaje de suelos y las aguas pluviales. El depósito DRENO BOX 200L A 2″ está disponible para su venta en línea en la tienda Dambat, así como a través de distribuidores autorizados y mayoristas de instalaciones, lo que facilita la compra tanto a clientes particulares como a empresas instaladoras. El depósito se instala sobre el suelo o enterrado, como depósito independiente o bajo el pavimento, sin necesidad de anclaje, conectando la entrada de alcantarillado Ø110, la ventilación Ø50 y la tubería vertical de impulsión 2″y, a continuación, colocando la bomba DRENO en la base de acoplamiento EASY E3.1 guiada por la guía de 1¼″. Durante el uso, debe evitarse introducir en la instalación cuerpos extraños no destinados al bombeo; se debe controlar periódicamente el estado de la tapa, las juntas, los prensaestopas y las conexiones de la tubería vertical de 2″ y, cuando sea necesario, limpiar el interior del depósito y los componentes hidráulicos según las instrucciones del fabricante de las bombas DRENO.¿Para qué sirve el depósito DRENO BOX 200L A 2″?
¿En qué se diferencia el DRENO BOX 200L A 2″ de la versión B?
¿Qué bombas se recomiendan para el DRENO BOX 200L A 2″?
¿El DRENO BOX 200L A 2″ es adecuado para aguas residuales de baños y cocinas?
¿Dónde se puede comprar el depósito DRENO BOX 200L A 2″?
¿Cómo se instala el DRENO BOX 200L A 2″?
¿Cuáles son las normas básicas de uso y mantenimiento de la estación de bombeo DRENO BOX 200L A?
- Altura de elevación: m
- Rendimiento: l/min
- Potencia: kW
- Alimentación: V
- Frecuencia: Hz
- Corriente: A
- Velocidad del motor: rpm
- Clase de aislamiento:
- Grado de protección:
- Dimensiones: mm
- Peso del producto: 12.0 kg
Materiales
• Carcasa: polietileno,
• Tapa: polietileno,
• Tubo vertical y conexiones: plástico,
• Tornillos: acero inoxidable
