Descripción

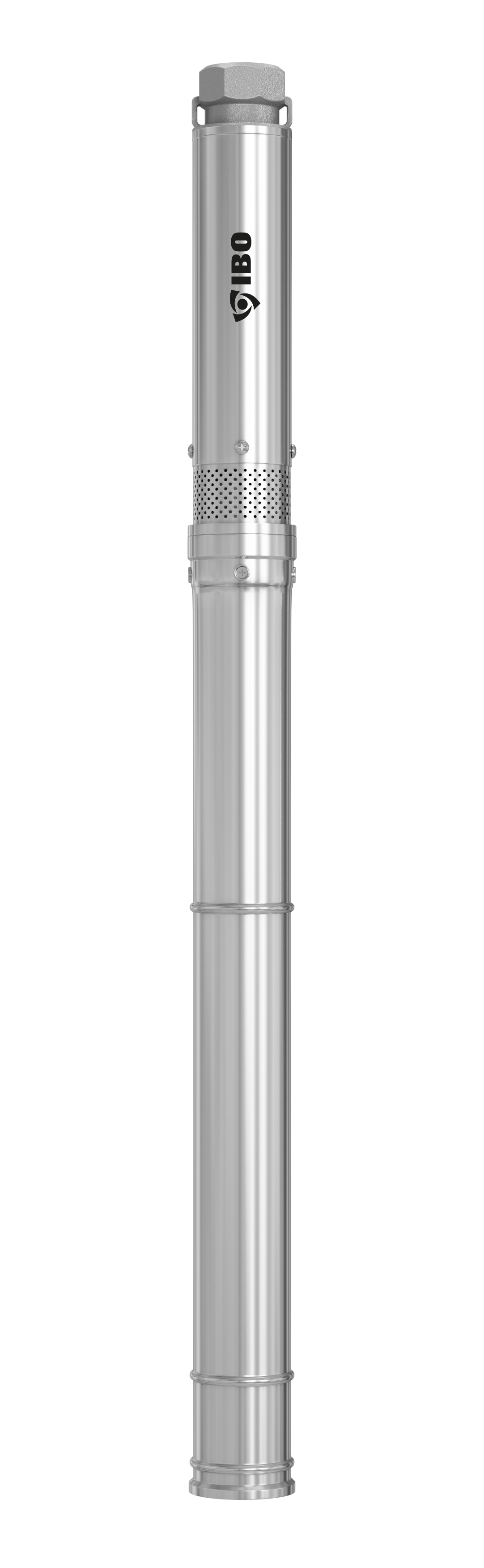

4" IBQ 12-4 - bomba sumergible
La bomba sumergible IBO 4" IBQ 12-4 pertenece a la serie 4" IBQ IVR: bombas centrífugas multietapa destinadas a la captación e impulsión de agua bruta / no tratada técnicamente limpia procedente de captaciones profundas, antes del proceso de tratamiento. El accionamiento consta de un motor síncrono de imanes permanentes (PM) que funciona con un variador de frecuencia (VFD) específico, a una velocidad de giro de hasta 5000 rpm. Es una variante con parámetros equilibrados: gran altura de elevación con un caudal moderado y una potencia de 4,0 kW.
Para quién
- Propietarios de viviendas unifamiliares y plurifamiliares – la bomba funciona como elemento del sistema de captación e impulsión de agua bruta antes del tratamiento, alimentando un grupo de presión o una estación de tratamiento.
- Explotaciones agrícolas y hortícolas – el caudal de hasta 400,0 l/min permite alimentar sistemas de riego, líneas de goteo y depósitos de compensación.
- Instalaciones industriales y de construcción – el funcionamiento continuo, el grado de protección IP68 y la construcción en acero inoxidable AISI 304 adaptan la bomba al trabajo en condiciones exigentes.
- Instaladores – el motor PM con variador de frecuencia permite obtener un alto rendimiento hidráulico con unas dimensiones compactas para su instalación en un pozo de 4".
Aplicación
La bomba de 4" IBQ 12-4 está destinada a la captación e impulsión de agua bruta / no tratada técnicamente limpia procedente de pozos profundos, depósitos de retención y ríos, antes del proceso de tratamiento. Entre sus aplicaciones típicas se incluyen:
- alimentación de sistemas de captación e impulsión de agua bruta en viviendas unifamiliares y plurifamiliares,
- instalaciones industriales y de construcción,
- sistemas de riego y regadío en la agricultura,
- instalaciones de bombas de calor y sistemas de aumento de presión en la zona de agua bruta,
- ubicaciones de difícil acceso, donde la fiabilidad y la supervisión del funcionamiento son esenciales.
La bomba sumergible no es un dispositivo de tratamiento de agua ni constituye una confirmación de que el agua sea apta para el consumo humano. Si el agua de una captación propia se va a utilizar para beber, cocinar, preparar alimentos u otros fines domésticos, el usuario debe garantizar un tratamiento adecuado y controlar la calidad del agua en el punto de extracción.
La temperatura máxima del líquido bombeado es de 35 °C. El agua bruta / no tratada bombeada no debe contener impurezas mecánicas en una cantidad superior a los parámetros permitidos para este modelo.
Características de la serie 4" IBQ IVR
Como fabricante, diseñamos la serie 4" IBQ IVR para que, a una velocidad de rotación de hasta 5000 rpm, ofreciera una mayor eficiencia energética y unas dimensiones más compactas en comparación con las bombas sumergibles tradicionales de 4". El variador de frecuencia no sirve para regular el caudal en función del consumo de agua; su función es alcanzar y mantener una alta velocidad de rotación del motor síncrono de imanes permanentes, gracias a lo cual se obtienen los mismos parámetros hidráulicos con una unidad de accionamiento más pequeña.
Los elementos estructurales de la bomba y del motor están fabricados en acero inoxidable AISI 304, mientras que las piezas hidráulicas son de plásticos técnicos PC y POM. El motor está equipado con un cierre mecánico dedicado al funcionamiento en pozos profundos, lubricado con aceite ecológico.
Datos técnicos – 4" IBQ 12-4
- Tipo de bomba: multietapa, centrífuga, sumergible
- Diámetro: 4"
- Altura máxima de elevación: 118,0 m
- Caudal máx.: 400,0 l/min (24,0 m³/h)
- Potencia: 4,0 kW
- Alimentación: 3~400 V
- Frecuencia: 50 Hz
- Corriente: 10,0 A
- Velocidad de rotación del motor: 5000 rpm
- Clase de aislamiento: F
- Modo de funcionamiento: continuo
- Grado de protección: IP68
- Conexión [DN/cale]: 2"
- Posición de funcionamiento: vertical
- Temperatura máx. del líquido: 35°C
- Profundidad máx. de inmersión: 100 m
- Longitud del cable de alimentación: 1,5 m
- Dimensiones (diám./alt.): 98/1040 mm
- Peso: 15,4 kg
Materiales
- Carcasa exterior de la bomba: acero inoxidable AISI 304
- Cuerpo de impulsión: acero inoxidable AISI 304
- Cuerpo de aspiración: acero inoxidable AISI 304
- Difusor: plástico PC
- Impulsor: plástico POM
- Eje de la bomba: acero inoxidable AISI 304
- Acoplamiento del eje: acero inoxidable AISI 304
- Anillo de soporte: acero inoxidable AISI 304
- Carcasa exterior del motor: acero inoxidable AISI 304
- Cuerpo superior del motor: acero inoxidable AISI 304, hierro fundido ASTM 30
- Cuerpo inferior del motor: acero inoxidable AISI 304
- Eje del motor: acero inoxidable AISI 304, ASTM 5140
- Cierre mecánico: cierre dedicado a pozos profundos
- Aceite lubricante del cierre: aceite ecológico
IBO – 24 meses (2 años) de garantía del fabricante. Dambat proporciona el servicio de garantía y posgarantía.
Dambat: fabricante de confianza de bombas y equipos hidrotécnicos con certificados de calidad.
Preguntas más frecuentes (FAQ): bomba sumergible IBO 4" IBQ 12-4
¿Para qué tipo de pozo es adecuada la bomba 4" IBQ 12-4?
El diámetro exterior de la bomba es de 98 mm y su longitud de 1040 mm, lo que permite instalarla en pozos perforados convencionales de 4 pulgadas. La profundidad máxima de inmersión es de 100 m. Antes de comprarla, conviene medir el diámetro real del sondeo y comprobar el nivel del agua.
¿Qué distingue a la serie 4" IBQ IVR?
Las bombas de esta serie utilizan un motor síncrono de imanes permanentes (PM), combinado con un variador de frecuencia (VFD) específico, y funcionan a una velocidad de hasta 5000 rpm. Esta solución permite obtener una mayor eficiencia energética y unas dimensiones más compactas que las bombas sumergibles tradicionales de 4" con parámetros hidráulicos similares.
¿Qué alimentación requiere el modelo 4" IBQ 12-4?
La bomba se alimenta con una tensión trifásica de 3~400 V, 50 Hz, con una potencia de 4,0 kW y una corriente nominal de 10,0 A. Solo puede funcionar con un variador de frecuencia (VFD) específico previsto para esta serie. La instalación eléctrica debe realizarla un electricista autorizado.
¿La bomba 4" IBQ 12-4 suministra agua potable?
No. La bomba funciona en la zona de agua bruta o no tratada: sirve para captarla e impulsarla antes del proceso de tratamiento. No es un equipo de tratamiento de agua ni certifica su aptitud para el consumo. Si el agua se utiliza para fines alimentarios o domésticos, debe garantizarse un tratamiento adecuado y un control de su calidad en el punto de extracción.
¿Cómo elegir el modelo de la serie 4" IBQ IVR que mejor se adapte a mis necesidades?
El modelo 12-4 proporciona una altura de elevación de hasta 118 m, con un caudal de hasta 400 l/min y una potencia de 4,0 kW. Es una variante para captaciones más profundas en las que no se requiere el caudal máximo. Si necesitas un mayor caudal, elige el modelo 20-3 (hasta 100 m) o 20-4 (hasta 138 m). Si tienes dudas, te invitamos a contactar con el departamento técnico.
¿Dónde se puede comprar la bomba sumergible IBO 4" IBQ 12-4?
Dambat no realiza ventas directas. Las bombas de la serie 4" IBQ IVR están disponibles en distribuidores comerciales, mayoristas de instalaciones y distribuidores autorizados en línea.
¿Qué condiciones de garantía se aplican a la bomba 4" IBQ 12-4?
IBO – 24 meses (2 años) de garantía del fabricante. Dambat proporciona el servicio de garantía y posgarantía.
- Diámetro: 4”,
- Altura de elevación: 118.0 m,
- Rendimiento: 400.0 l/min.,
- Potencia: 4.0 kW,
- Alimentación: 160~260 V,
- Frecuencia: 50 Hz,
- Corriente: 10.0 A,
- Velocidad del motor: 5000 rpm,
- Clase de aislamiento: F,
- Modo de funcionamiento: continuo,
- Grado de protección: IP68,
- Conexión [DN/cale]: 1¼,
- Posición de funcionamiento: ,
- Temperatura máx. del líquido: 35°C,
- Número máx. de arranques por hora: ,
- Profundidad máx. de inmersión: m,
- Longitud del cable de alimentación: 1.5 m,
- Dimensiones diám./alt.: 98/1040 mm,
- Peso: 15.4 kg,
----------
Materiales:
• Carcasa exterior de la bomba: acero inoxidable AISI 304
• Cuerpo de impulsión: acero inoxidable AISI 304
• Cuerpo de aspiración: acero inoxidable AISI 304
• Difusor: plástico, PC
• Impulsor: plástico, POM
• Eje: acero inoxidable AISI 304
• Acoplamiento del eje: acero inoxidable AISI 304
• Anillo de soporte: acero inoxidable AISI 304
• Carcasa exterior del motor: acero inoxidable AISI 304
• Cuerpo superior del motor: acero inoxidable AISI 304, hierro fundido ASTM 30
• Cuerpo inferior del motor: acero inoxidable AISI 304
• Cierre mecánico: cierre especial para pozos profundos
• Eje: acero inoxidable AISI 304, ASTM 5140
• Aceite lubricante para juntas: aceite ecológico
