Popis

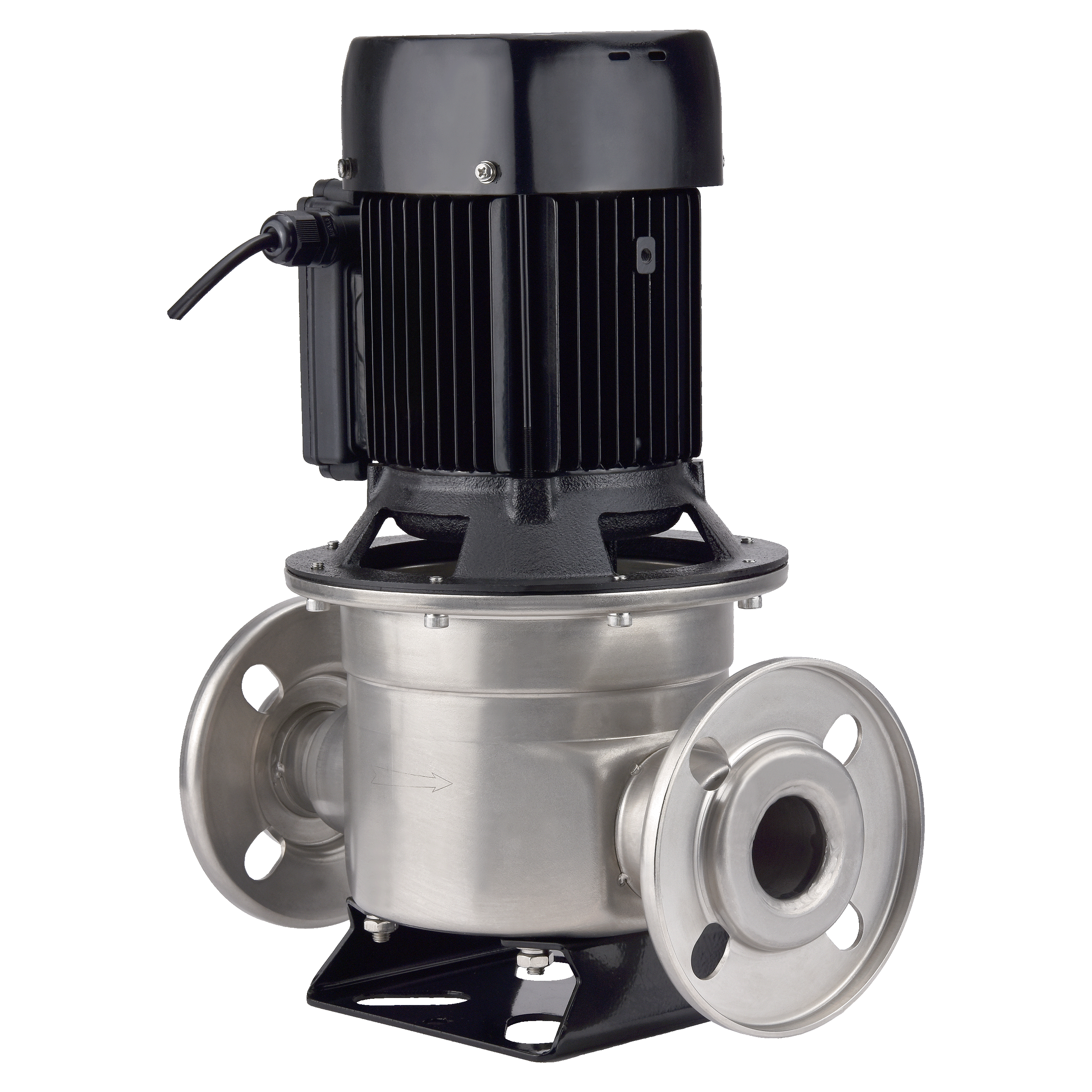

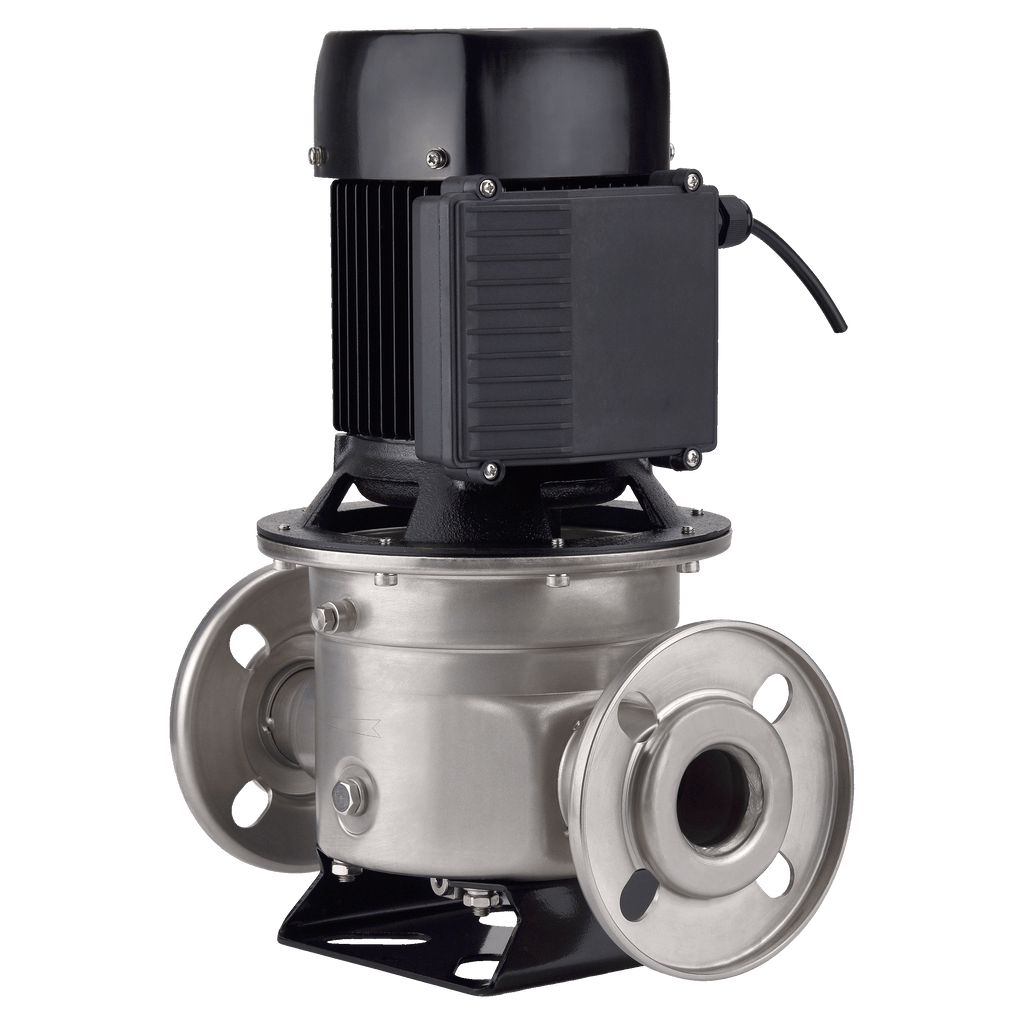

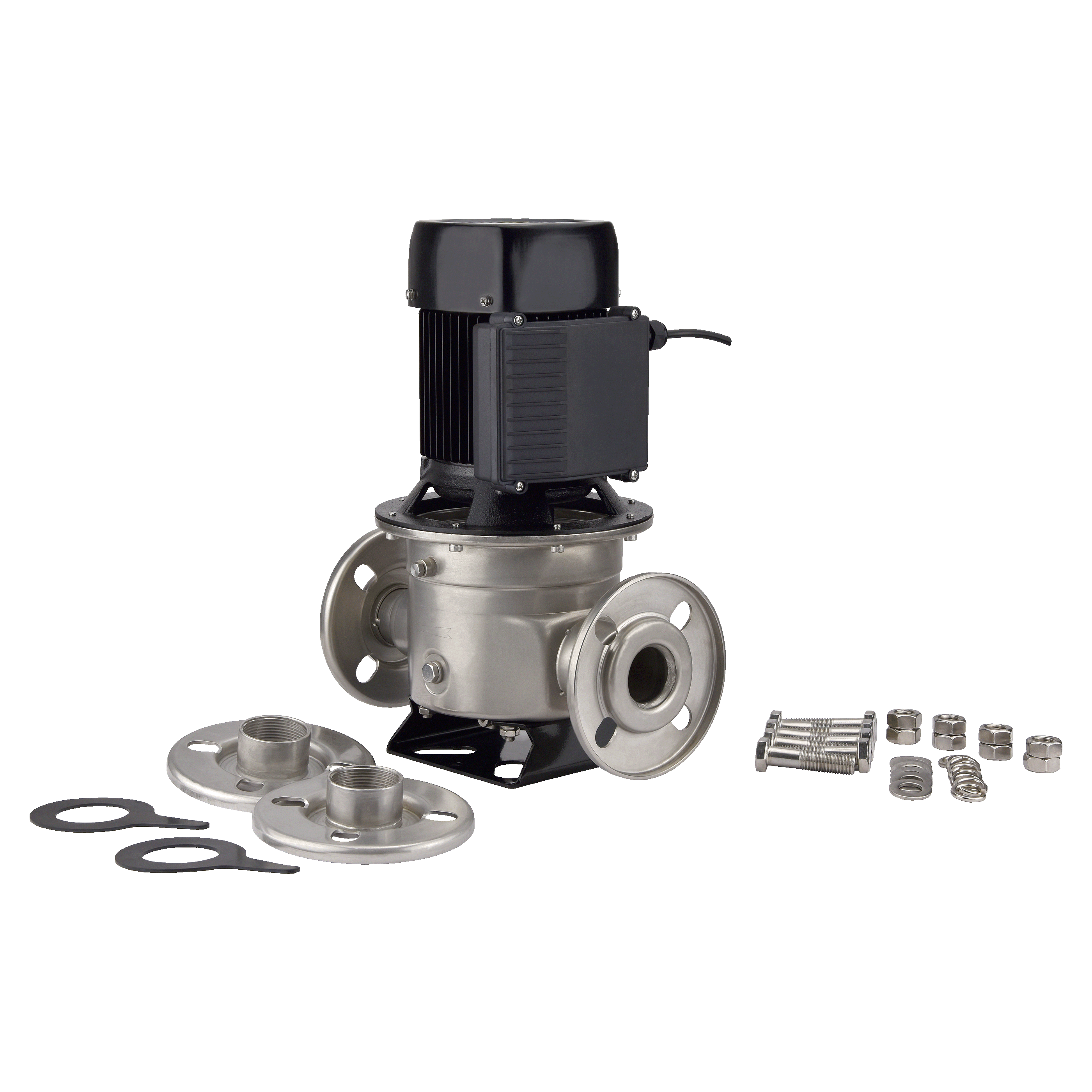

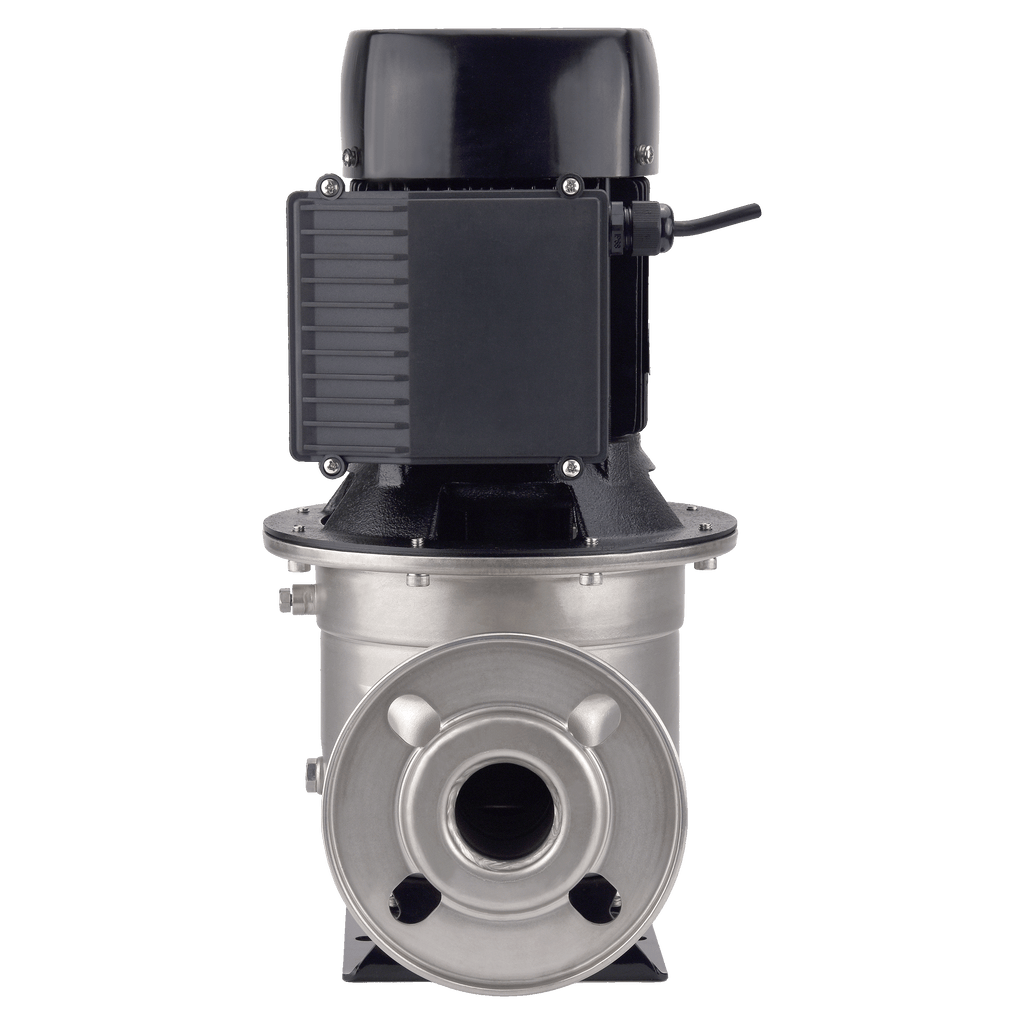

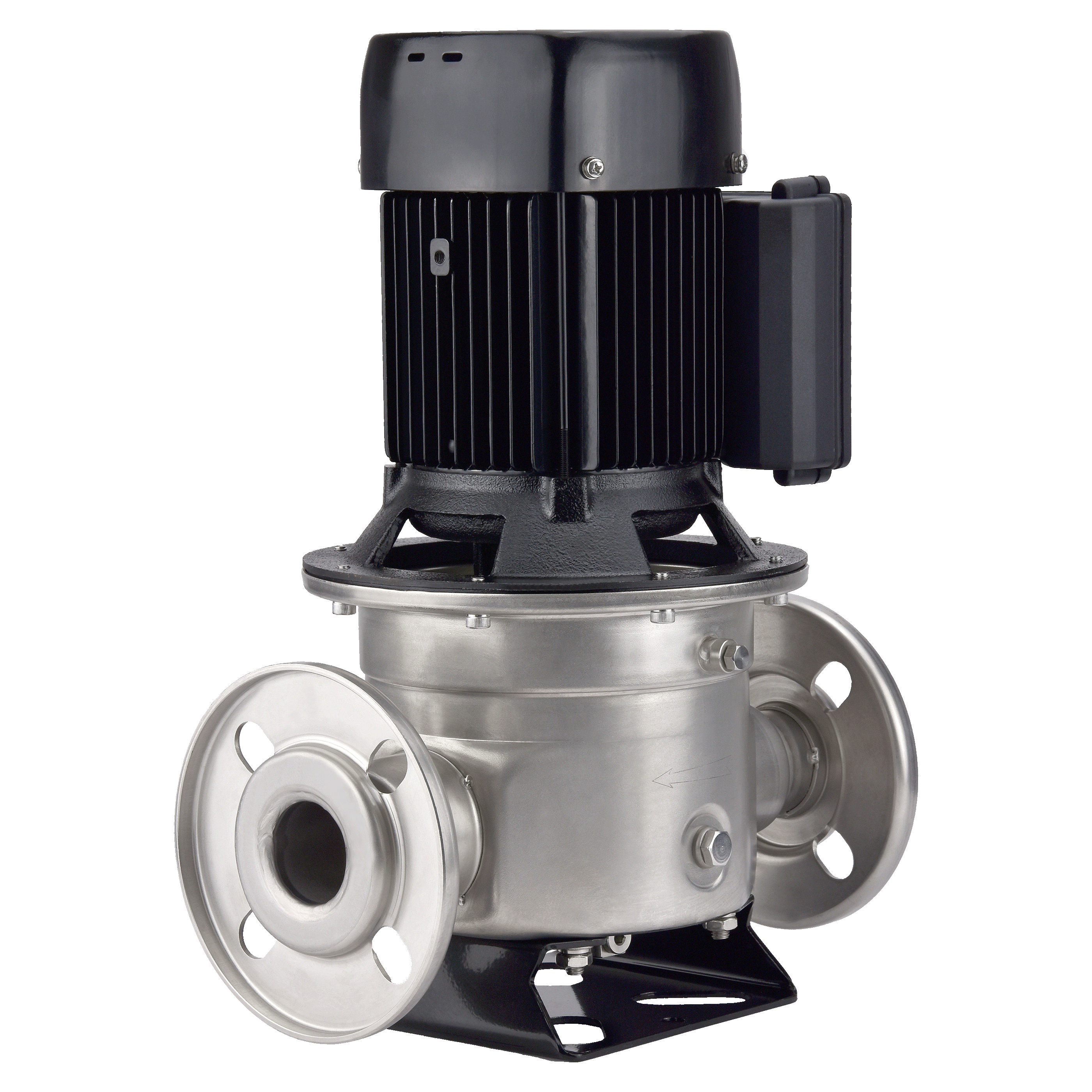

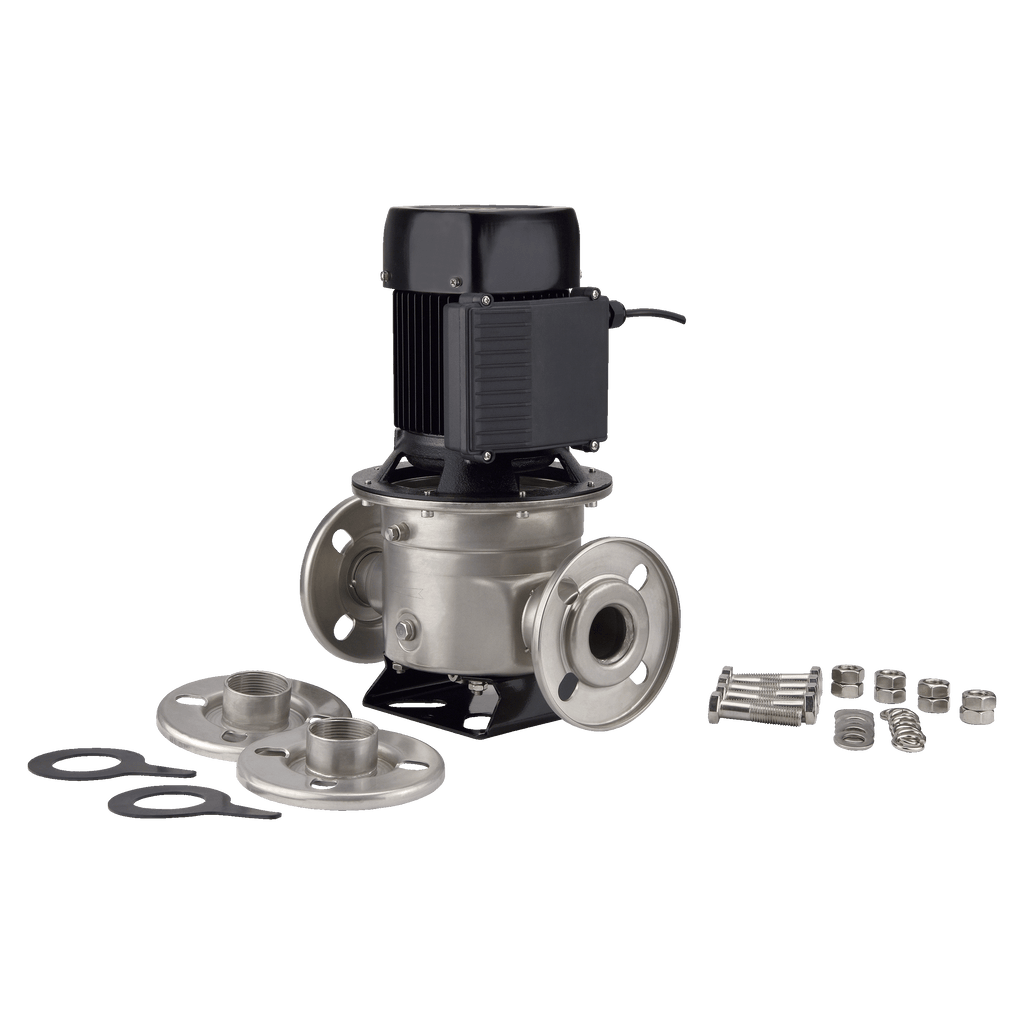

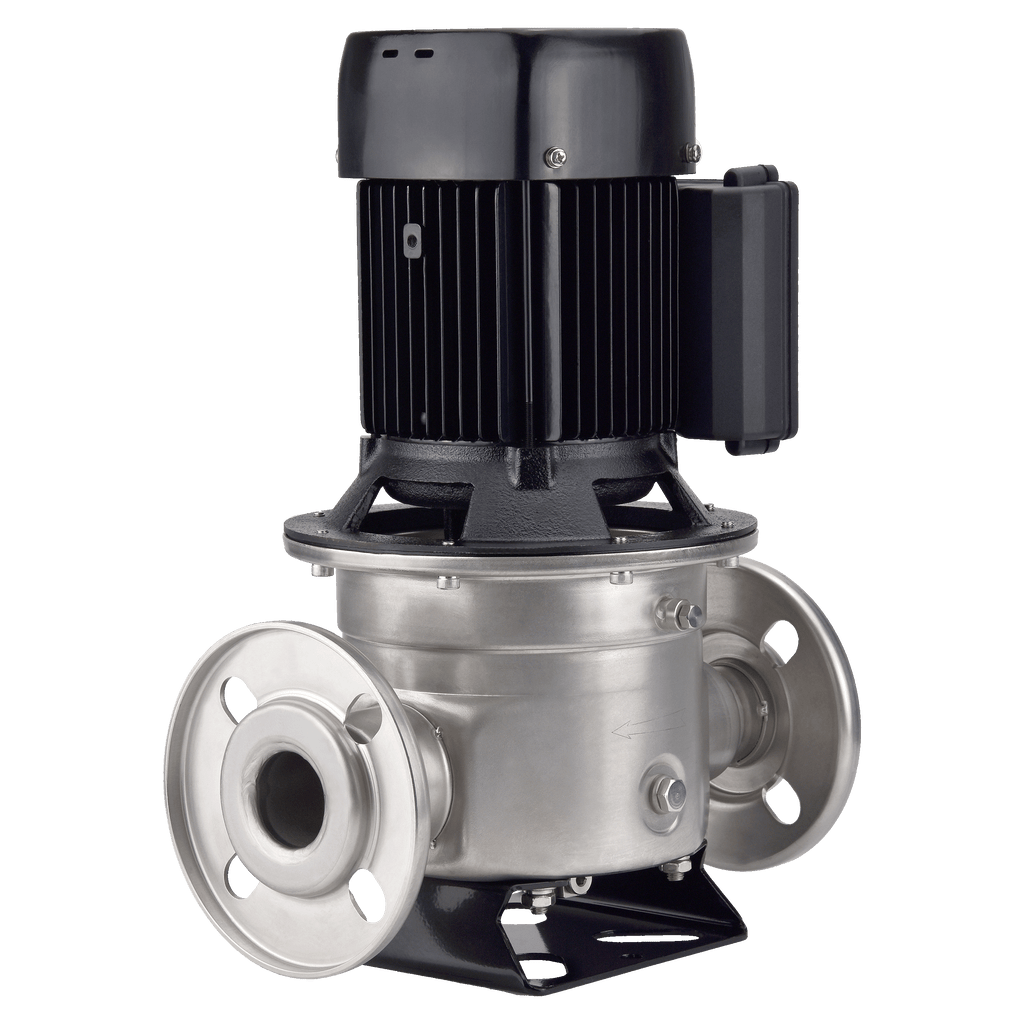

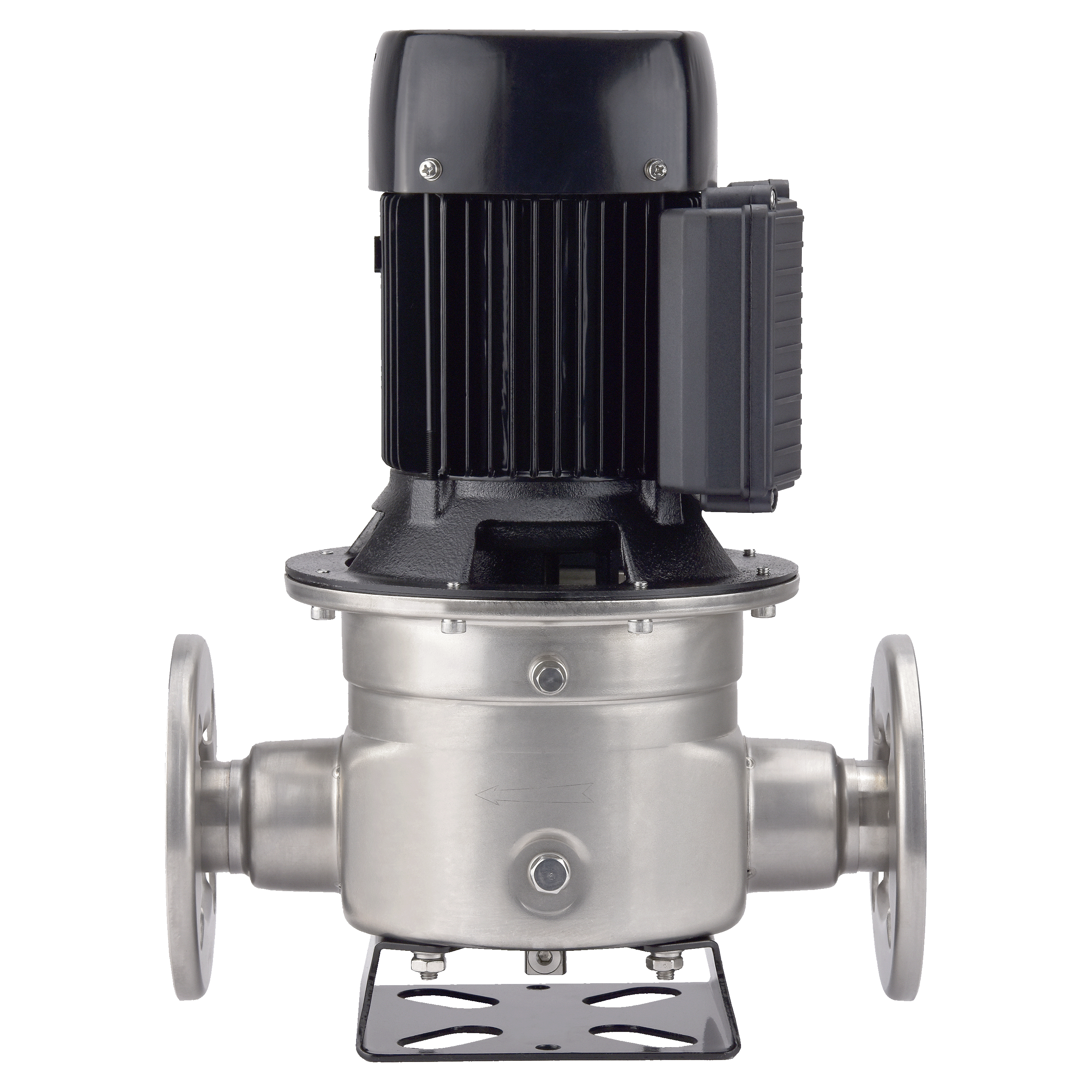

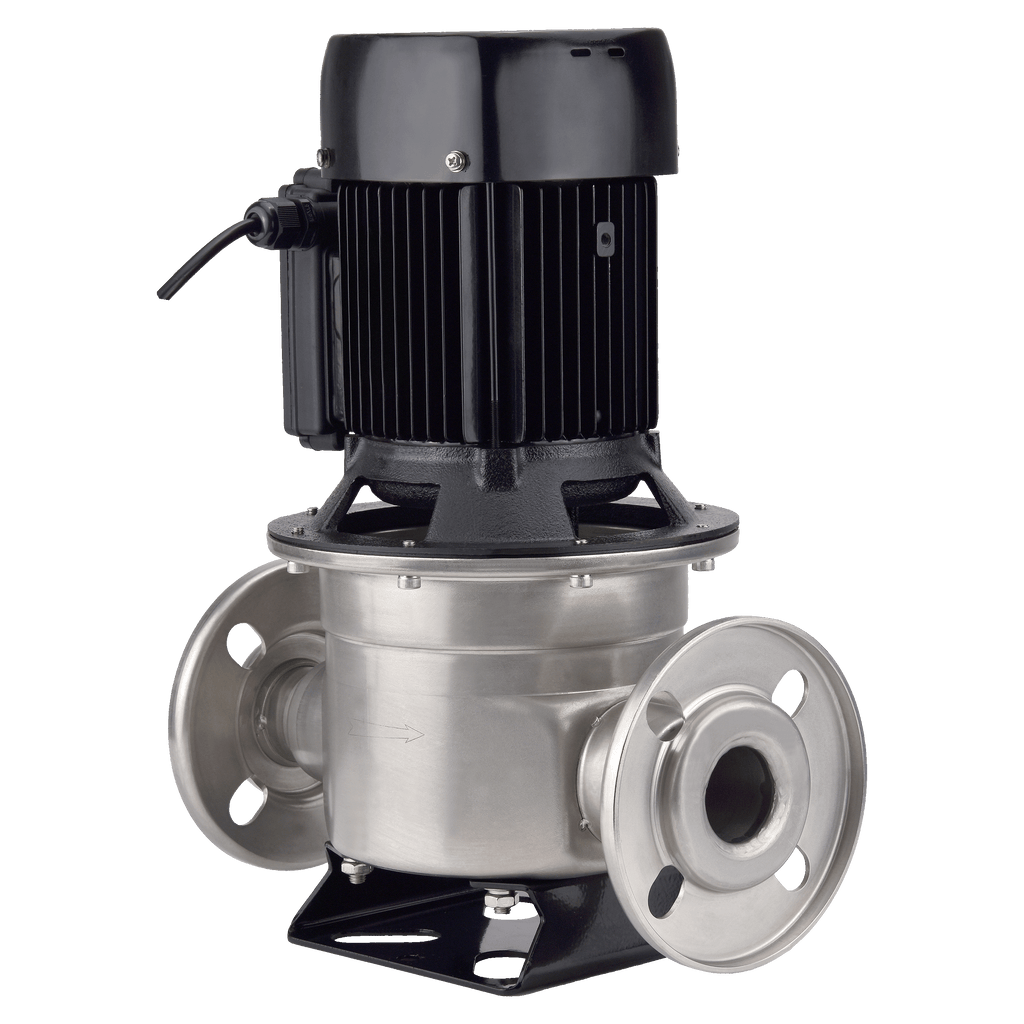

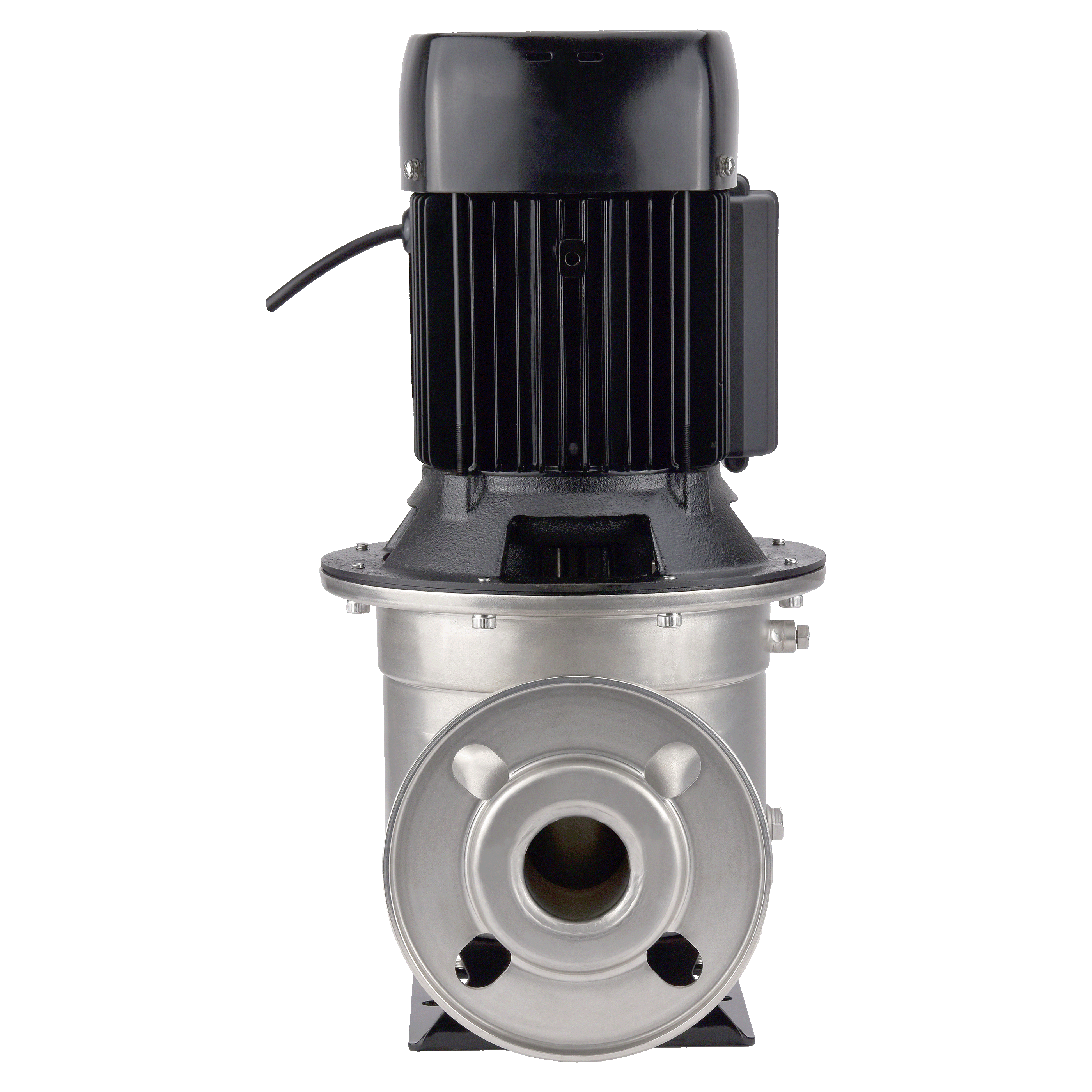

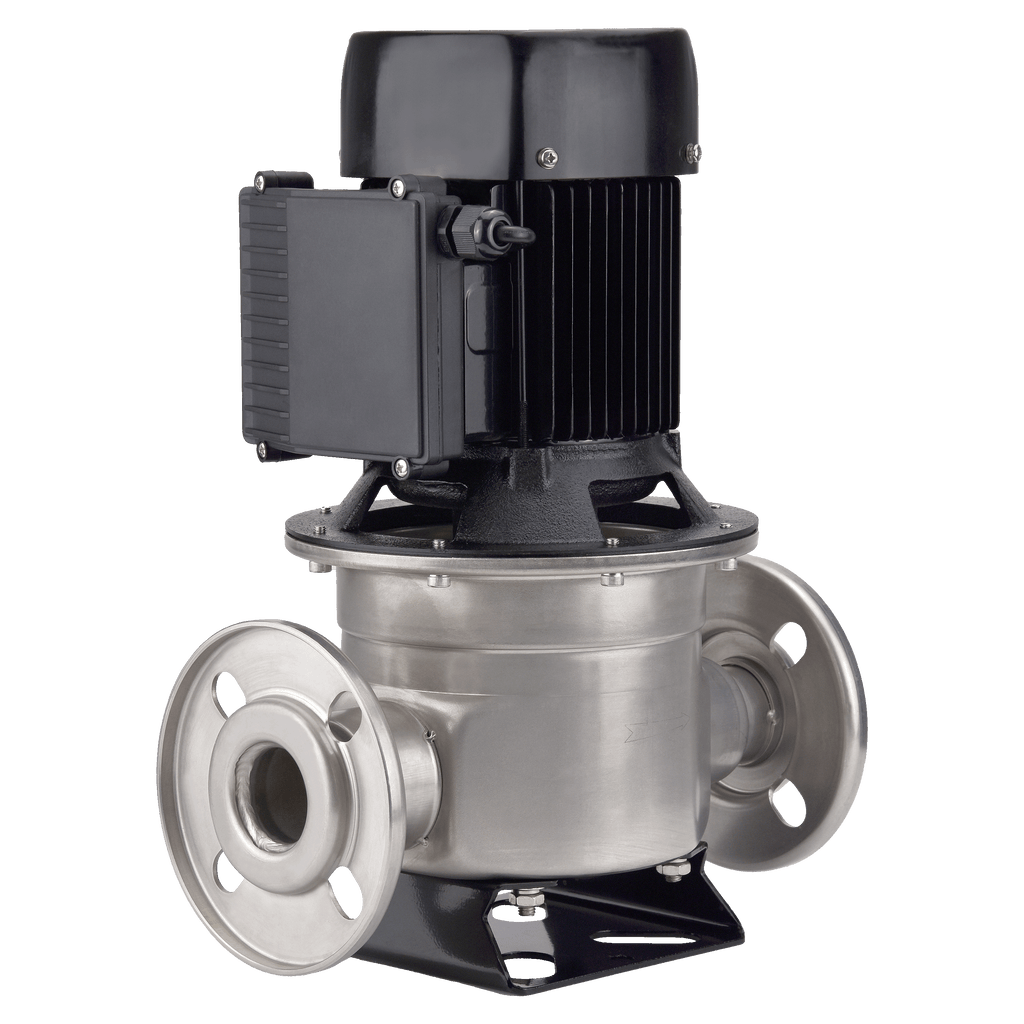

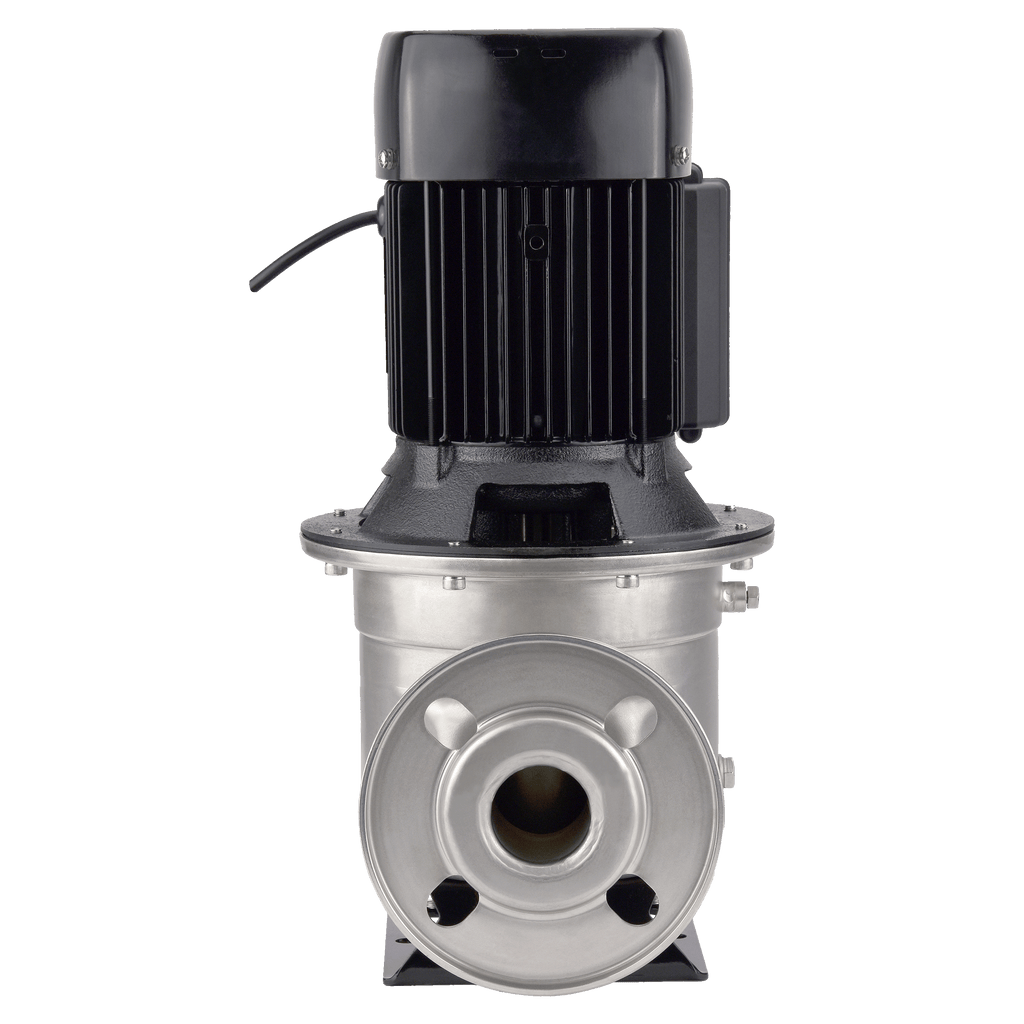

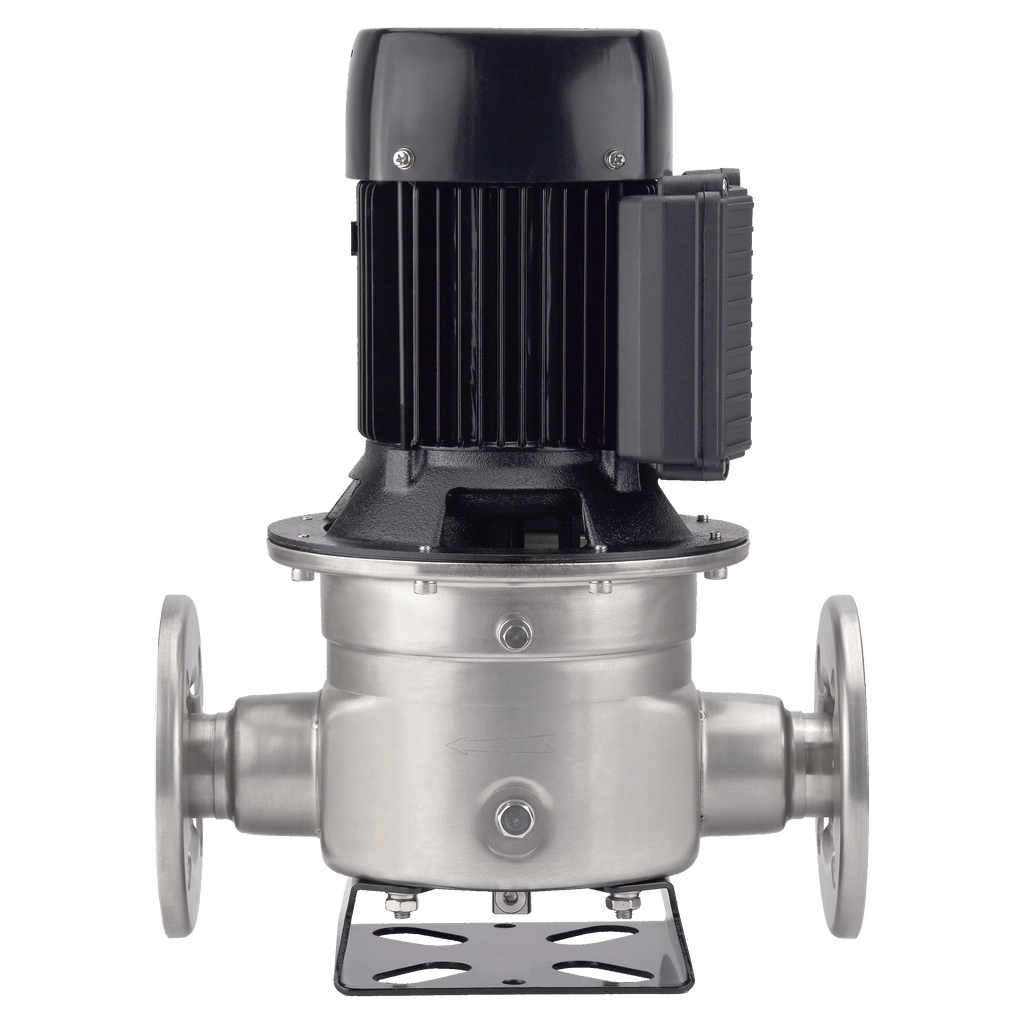

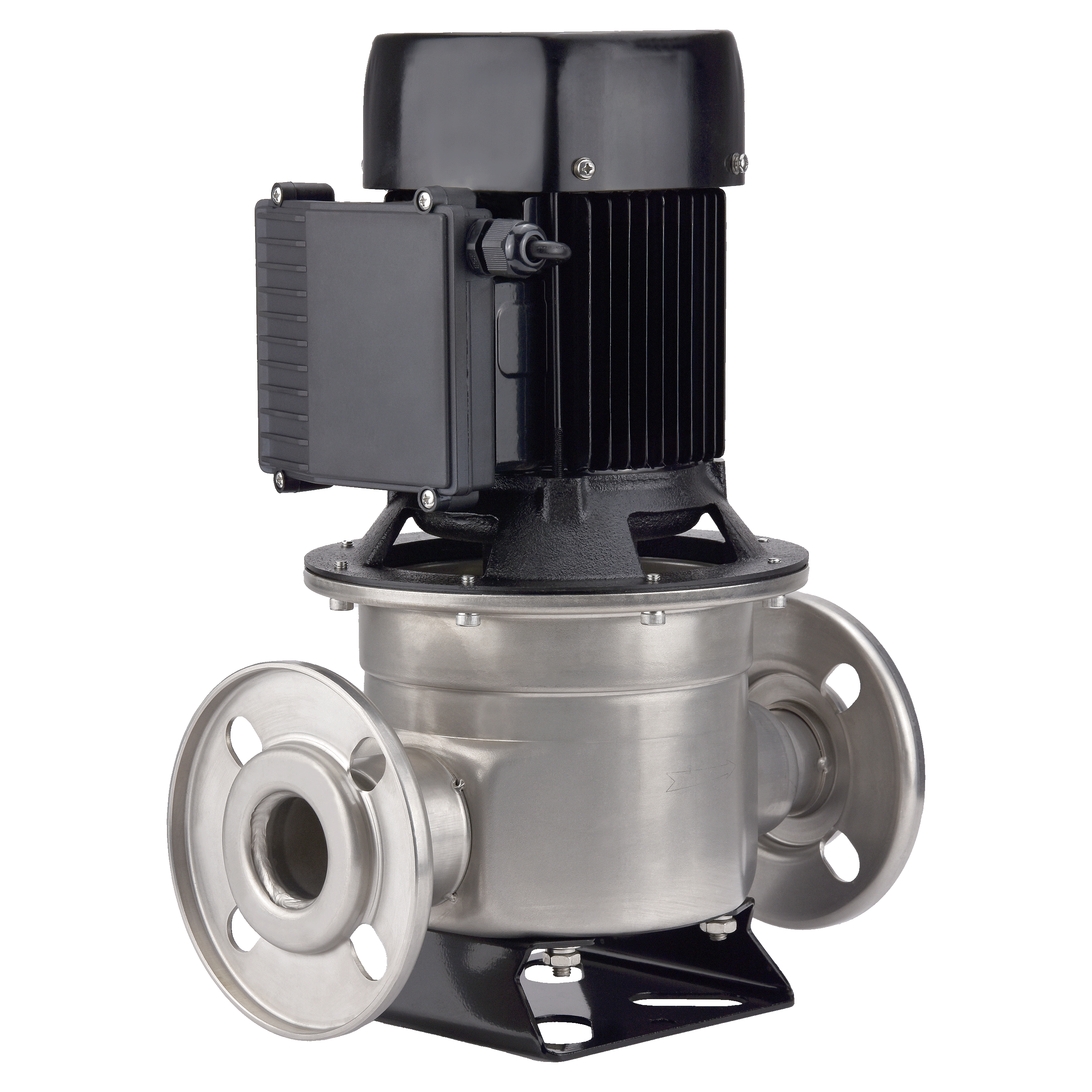

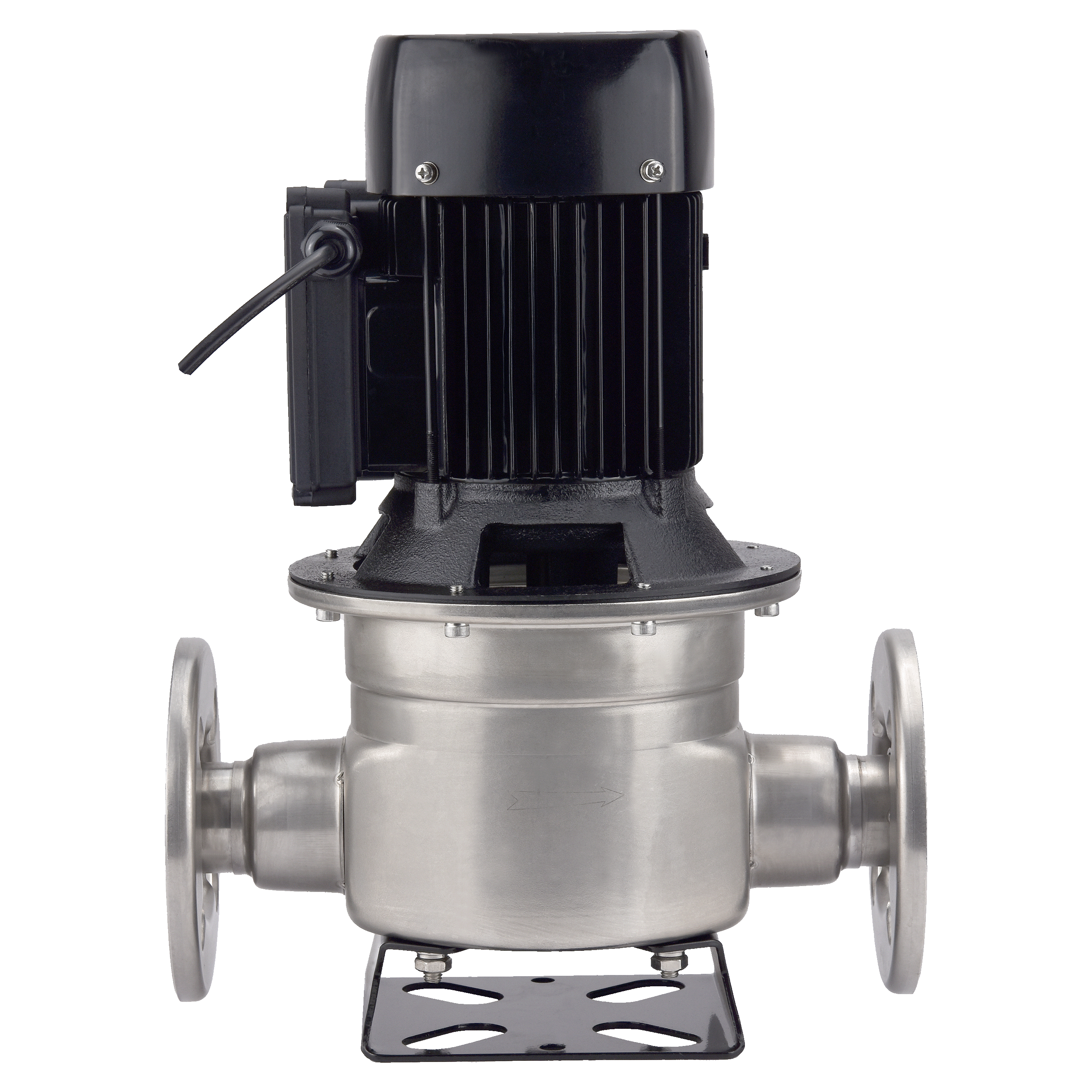

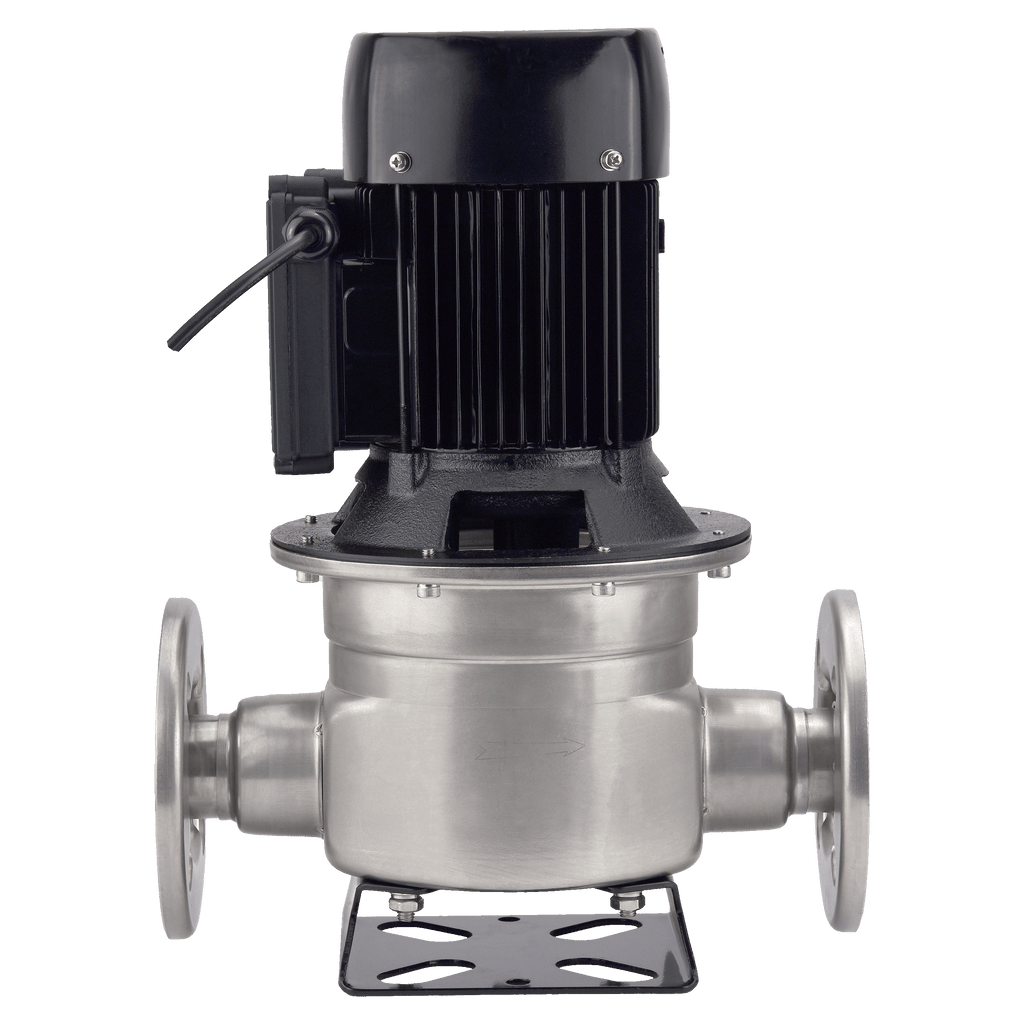

IGDL 50-9-0,55 (1~230 V) – vícestupňové oběhové čerpadlo in-line
Čerpadlo IGDL 50-9-0,55 značky IBO je výkonné vícestupňové čerpadlo pro studenou a horkou vodu určené k zásobování a zvyšování tlaku ve vodovodních, topných a průmyslových instalacích, všude tam, kde je vyžadována spolehlivá cirkulace vody v širokém rozsahu teplot.
Pro koho
- Instalatéři a realizační firmy – osvědčené řešení pro výstavbu a modernizaci vodovodních, topných a HVAC instalací v obytných i užitkových budovách se zárukou stabilních provozních parametrů.
- Správci bytových domů a komerčních objektů – účinné zvyšování tlaku vody a zajištění komfortu uživatelů ve výškových budovách a rozsáhlých instalacích teplé a studené vody.
- Průmysl a výrobní závody – spolehlivá cirkulace médií v procesních systémech, chladicích okruzích a při přívodu vody do kotlů s využitím čerpadla s vysokou energetickou účinností.
- Zemědělci a zemědělské podniky – možnost použití v zavlažovacích instalacích, systémech zásobování vodou a systémech podporujících provoz technologických zařízení.
Použití
- Systémy zásobování vodou a zvyšování tlaku ve výškových budovách, napájení vodovodních instalací a distribučních systémů užitkové vody.
- Systémy HVAC a topné instalace včetně cirkulace studené a teplé vody v okruzích ústředního topení a teplé užitkové vody, spolupráce s výměníky tepla a vzduchotechnickými jednotkami.
- Průmyslové cirkulační systémy, procesní okruhy cirkulace technologické vody a systémy podporující provoz výrobních zařízení.
- Zemědělské zavlažování, zavlažovací systémy a přeprava čisté vody ze zásobníků, nádrží a skladovacích systémů.
Čerpadlo se hodí všude tam, kde je vyžadována spolehlivá cirkulace čisté vody pro domácí, průmyslové, topné a zavlažovací účely. Čerpadlo není zařízení na úpravu vody – při použití pro účely vyžadující pitnou vodu doporučujeme zajistit její odpovídající úpravu.
Vlastnosti IGDL 50-9-0,55 – popis a technické údaje
Čerpadlo bylo navrženo pro provoz v instalacích, které vyžadují jak vysokou účinnost, tak odolnost vůči zvýšeným teplotám média. Může pracovat se studenou i horkou vodou za předpokladu, že médium neobsahuje vlákna ani pevné částice a horká voda má charakter měkké vody – s nízkým obsahem rozpuštěných sloučenin vápníku a hořčíku.
Konstrukce a materiály
Konstrukce je založena na odolných materiálech zajišťujících dlouhodobý a bezporuchový provoz. Těleso čerpadla, difuzor, mezistěna a zadní kryt jsou vyrobeny z nerezové oceli AISI 304, která zaručuje vysokou odolnost proti korozi a umožňuje bezpečný provoz s užitkovou vodou, včetně okruhů teplé užitkové vody. Skříň motoru je vyrobena z hliníku, díky čemuž zařízení spojuje dobrý odvod tepla s relativně nízkou hmotností.
- Skříň motoru: hliník.
- Zadní kryt, mezistěna, difuzor, těleso čerpadla: nerezová ocel AISI 304.
- Podpěra tělesa čerpadla: ocel.
- Mechanická ucpávka: grafit, karbid křemíku, těsnění FKM (odolné vůči vyšším teplotám a působení mnoha médií).
Díky použití vysoce kvalitního mechanického těsnění s prvky z grafitu a karbidu křemíku a těsněním FKM je čerpadlo vhodně chráněno před úniky a uzpůsobeno pro provoz se zvýšenou teplotou média při zachování vysoké těsnosti.
Motor a elektrické parametry
Čerpadlo je vybaveno vysoce účinným elektromotorem třídy účinnosti IE3, což přináší nižší spotřebu energie při zachování požadovaných provozních parametrů. Motor se vyznačuje stupněm krytí IP55, který zajišťuje účinnou ochranu před vniknutím prachu a proudy vody, a třídou izolace F, která umožňuje provoz při zvýšené teplotě vinutí. Provozní režim motoru je určen pro nepřetržitý provoz v běžných vodních a topných instalacích.
- Vysoce účinný motor: třída účinnosti IE3.
- Napájení: 1~230 V, 50 Hz.
- Stupeň krytí: IP55.
- Třída izolace: F.
- Provozní režim: nepřetržitý.
Provozní podmínky a provozní parametry
Čerpadlo je určeno pro provoz s čistou vodou bez obsahu vláken, písku nebo jiných pevných částic, což má zásadní význam pro ochranu hydraulických prvků a těsnění. Při provozu s horkou vodou je vyžadována měkká voda, která omezuje riziko tvorby usazenin kotelního kamene a prodlužuje životnost čerpadla i instalace.
- Médium: čistá voda bez vláken a pevných částic.
- Horká voda: vyžaduje se měkká voda (nízký obsah rozpuštěných sloučenin vápníku a hořčíku).
Aby byl zajištěn bezporuchový provoz a zabránilo se kavitaci, je nutné udržovat minimální vstupní tlak na sací straně v závislosti na teplotě média: při teplotě do 75 °C – 0,4 baru (4 m vodního sloupce), při teplotě 90 °C – 0,7 baru (7 m vodního sloupce). Vhodnost vstupního tlaku a montážní výšky vzhledem k hladině vody je nutné vždy ověřit ve fázi návrhu instalace s ohledem na tlakové ztráty a specifika zdroje napájení.
Montáž a provoz
Čerpadlo je nutné instalovat tak, aby byl zajištěn snadný přístup pro servis, stabilní uložení a správné odvzdušnění systému. Před spuštěním instalace je třeba ověřit, že médium splňuje požadavky výrobce a že jsou dodrženy požadované minimální hodnoty sacího tlaku na vstupu. Doporučuje se použít uzavírací ventily, sítové filtry a bezpečnostní armatury zvolené podle požadavků konkrétní instalace.
Při dlouhodobém provozu se doporučují pravidelné kontroly instalace, kontrola těsnosti, ověření stavu těsnění a elektrických parametrů motoru. Pravidelná údržba v souladu s návodem k obsluze pomáhá udržet vysokou hydraulickou a elektrickou účinnost zařízení po mnoho let.
IBO – 24 měsíce (2 roky) záruky výrobce. Záruční i pozáruční servis zajišťuje společnost Dambat.
Dambat – důvěryhodný výrobce čerpadel a hydrotechnických zařízení s certifikáty kvality.
Nejčastější dotazy (FAQ) – oběhové čerpadlo IGDL 50-9-0,55
Pro jaké instalace je čerpadlo IGDL 50-9-0,55 nejvhodnější?
Čerpadlo je určeno pro instalace zásobování vodou, zvyšování tlaku ve vysokých budovách, systémy HVAC a topné systémy včetně okruhů ústředního topení a TUV a průmyslové cirkulační systémy, v nichž je médiem čistá voda.
Může čerpadlo IGDL 50-9-0,55 pracovat s horkou vodou, včetně okruhu TUV?
Ano, díky konstrukci s prvky z nerezové oceli AISI 304 a těsnění odolnému vůči zvýšené teplotě je čerpadlo vhodné k cirkulaci horké vody, včetně instalací TUV, za předpokladu dodržení požadavků na kvalitu a tvrdost vody. Čerpadlo však není zařízením pro úpravu vody.
Jaké jsou požadavky na sací tlak na vstupu?
Při teplotě média do 75 °C činí minimální sací tlak na vstupu 0,4 baru při výšce vodního sloupce 4 m. Při teplotě 90 °C je vyžadován minimální sací tlak na vstupu 0,7 baru při výšce vodního sloupce 7 m.
Jak pečovat o čerpadlo IGDL 50-9-0,55 během provozu?
Základem správného provozu je používání čisté vody, pravidelná kontrola filtrů, těsnosti systému a elektrických parametrů motoru, stejně jako dodržování pokynů v návodu k obsluze. U instalací s horkou vodou je vhodné sledovat její tvrdost a stav těsnění.
Kde lze koupit oběhové čerpadlo IGDL 50-9-0,55?
Dambat neprodává přímo. Čerpadlo IGDL 50-9-0,55 je dostupné u našich obchodních partnerů, ve velkoobchodech s instalační technikou a u autorizovaných online distributorů.
Vztahuje se na čerpadlo IGDL 50-9-0,55 záruka výrobce?
IBO – 24 měsíce (2 roky) záruky výrobce. Záruční i pozáruční servis zajišťuje společnost Dambat.
- Výkon: 0.55 kW,
- Napájení: 1~230 V,
- Frekvence: 50 Hz,
- Spotřeba proudu: 3.5 A,
- Otáčky motoru: 2900 ot./min. ,
- Rozměry: 405/310/210 mm
- Hmotnost: 14.2 kg,
Stáhnout: Karta_IGDL_pompa_obiegowa.pdf
Stáhnout: GARAN_Prawny_obowiazek_zapewnienia_zgodnosci_towaru_z_umowa.pdf
