IBO IBOMAT AMG 25/50 – čerpadlová skupina ochrany zpátečky s energeticky úsporným čerpadlem

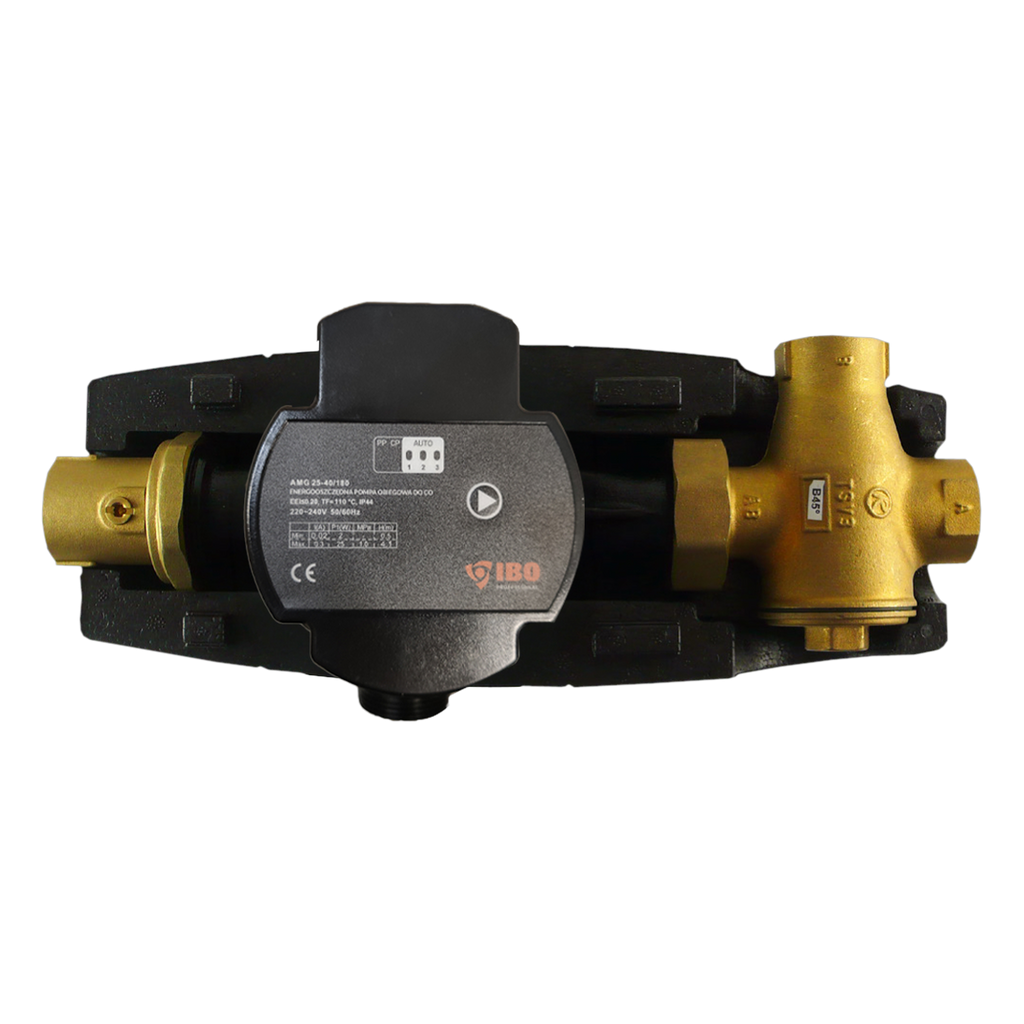

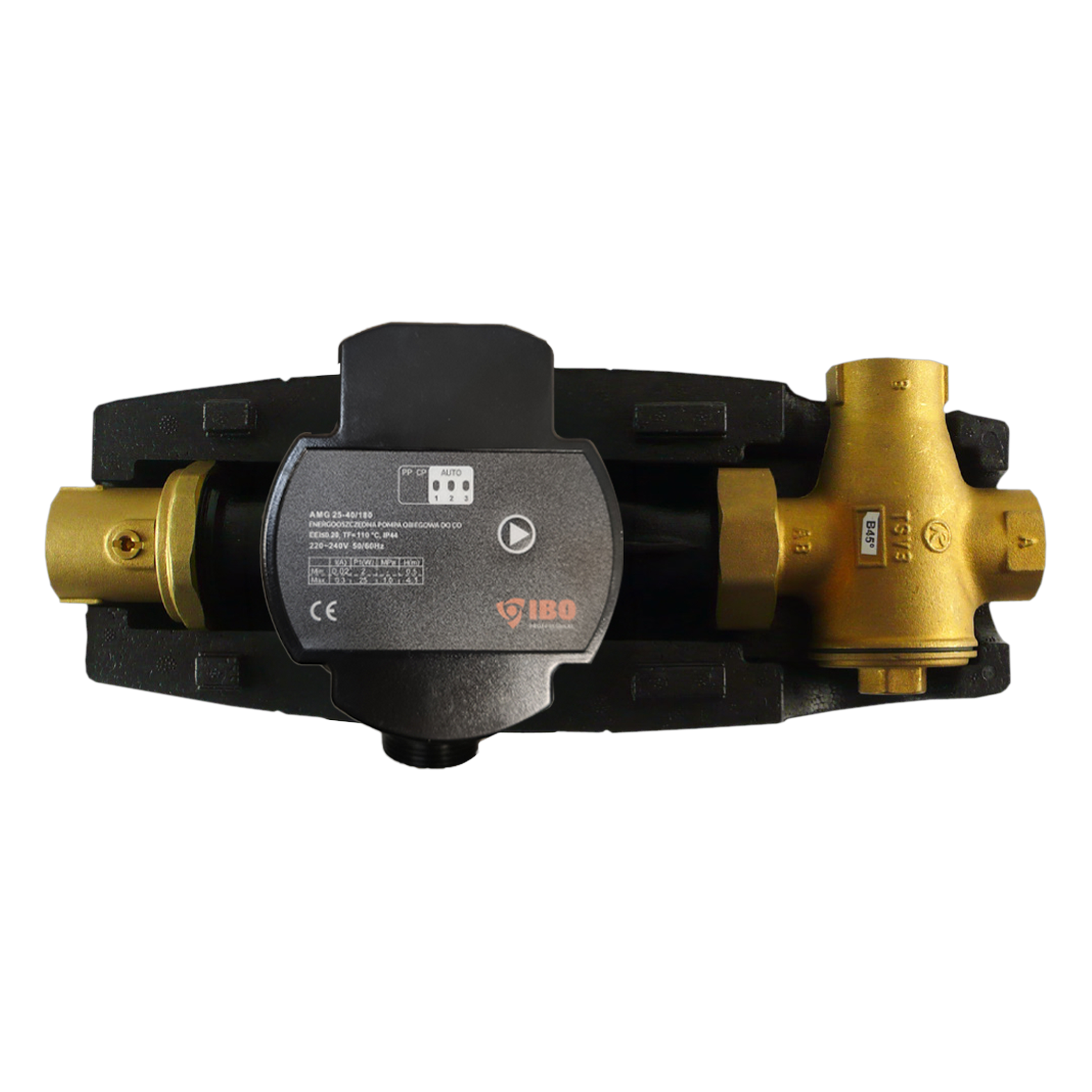

IBOMAT AMG 25/50 je kompletní čerpadlová skupina ochrany zpátečky značky IBO, určená k přímé montáži na vratné potrubí kotle na pevná paliva nebo krbu s vodním výměníkem. Integrovaný termostatický ventil TSV3 udržuje teplotu vratné vody nad kondenzačním bodem, účinně chrání výměník před nízkoteplotní korozí a prodlužuje životnost kotle. Varianta AMG je vybavena energeticky úsporným, elektronicky řízeným oběhovým čerpadlem s vysokou třídou účinnosti.
Pro koho
-

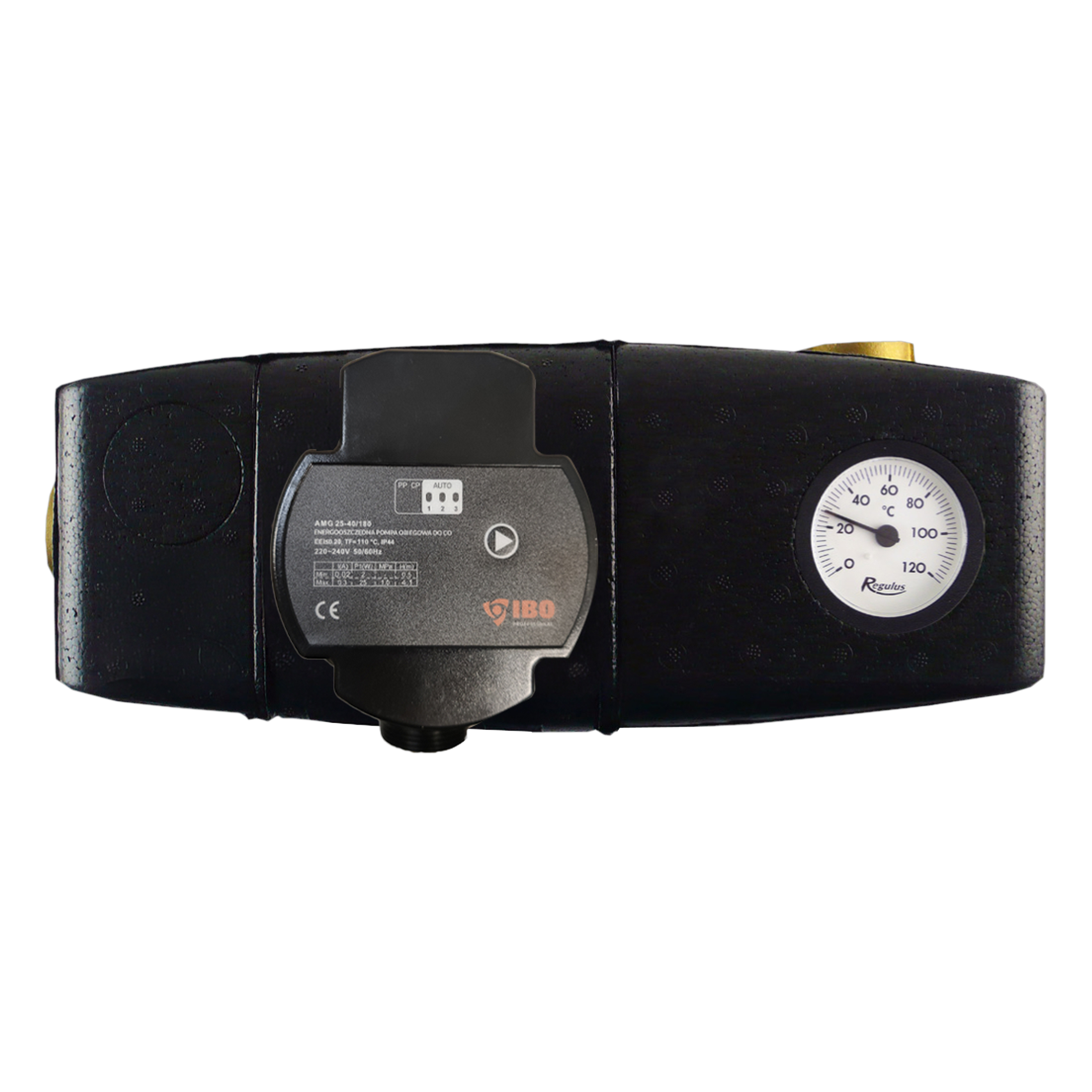

Instalatéři kotlů na pevná paliva a krbů – zařízení připravené k montáži s kompletní sadou prvků (ventil, čerpadlo, izolace, teploměr) eliminuje nutnost výběru a propojování samostatných komponent; instaluje se přímo na vratné potrubí.
-
Projektanti topných instalací – ventil TSV3 s automatickým vyvažováním obtoku nevyžaduje použití dodatečného vyvažovacího ventilu, což zjednodušuje návrh hydraulického systému.
-
Uživatelé hledající nižší provozní náklady čerpadla – energeticky úsporné oběhové čerpadlo s koeficientem EEI ≤ 0,20, elektronickou regulací a volbou provozního režimu omezuje spotřebu energie ve srovnání s klasickými oběhovými čerpadly.
-
Investoři a developeři – ochrana před nízkoteplotní korozí výrazně prodlužuje životnost kotle a snižuje celkové náklady na provoz topné instalace.
Použití
IBOMAT AMG 25/50 je určen k ochraně kotlů na pevná paliva a krbů s vodním výměníkem před nízkoteplotní korozí. Skupina se montuje na vratné potrubí vodního výměníku a udržuje teplotu vody vracející se do kotle nad teplotou otevření ventilu, čímž zabraňuje kondenzaci spalin na povrchu výměníku tepla. V závislosti na variantě činí maximální podporovaný výkon kotle 46 kW (varianta 45), 42 kW (varianta 50) nebo 36 kW (varianta 55).
Vestavěné energeticky úsporné oběhové čerpadlo AMG 25-60/180 zajišťuje cirkulaci topného média a umožňuje zvolit provozní režim: proporcionální tlak, konstantní tlak nebo automatický režim, a také jeden ze tří rychlostních stupňů. Integrovaný ventil TSV3 s termostatickou vložkou automaticky mísí studenou vratnou vodu z instalace s horkou vodou z kotlového obtoku – bez nutnosti použití externího vyvažovacího ventilu. Pracovním médiem může být voda nebo roztok glykolu o koncentraci maximálně 50 %.
Vlastnosti IBOMAT AMG 25/50
- Teplota otevření ventilu: 50 °C
- Regulační rozsah: +5 °C nad teplotou otevření
- Max. výkon podporovaného kotle: 42 kW
- Oběhové čerpadlo: AMG 25-60/180, energeticky úsporné, EEI ≤ 0,20, režimy PP / CP / AUTO, 3 rychlostní stupně, IP44
- Napájení: 230 V / 50 Hz
- Provozní teplota: 5–95 °C
- Teplota okolí: 5–40 °C
- Pracovní tlak: 0,5–6 bar
- Připojení: 3× GW 1" F
- Médium: voda nebo roztok glykolu do 50 %
IBO – 24 měsíců (2 roky) záruky výrobce.
Dambat – důvěryhodný výrobce čerpadel a hydrotechnických zařízení s certifikáty kvality.
Nejčastější dotazy (FAQ) – čerpadlová skupina ochrany zpátečky IBOMAT AMG 25/50
K čemu slouží IBOMAT AMG 25/50 a proč je ochrana zpátečky důležitá?
IBOMAT AMG 25/50 chrání kotel na pevná paliva nebo krb s vodním výměníkem před nízkoteplotní korozí. Když se do kotle dostane studená vratná voda bez předehřátí, vodní pára ze spalin kondenzuje na povrchu výměníku a způsobuje korozi a tvorbu dehtových usazenin. IBOMAT udržuje teplotu zpátečky nad kondenzačním bodem, čímž zvyšuje účinnost spalování a prodlužuje životnost kotle.
Jaký je rozdíl mezi IBOMAT AMG a IBOMAT API?
Obě skupiny plní stejnou funkci ochrany zpátečky a mají stejný termostatický ventil i hydraulické parametry. Liší se oběhovým čerpadlem – varianta AMG je vybavena energeticky úsporným, elektronicky řízeným čerpadlem AMG 25-60/180 (EEI ≤ 0,20) s volbou provozního režimu (proporcionální tlak, konstantní tlak, automatický režim) a třemi rychlostními stupni.
Jaký je rozdíl mezi variantami IBOMAT AMG 50 a 55?
Varianty se liší teplotou otevření termostatického ventilu a maximálním výkonem podporovaného kotle. Varianta 50 se otevírá při 50 °C a podporuje kotle do 42 kW, zatímco varianta 55 při 55 °C – do 36 kW. Výběr varianty závisí na požadavcích výrobce kotle týkajících se minimální teploty zpátečky.
Jak funguje ventil TSV3 a proč nepotřebuje vyvažovací ventil?
Ventil TSV3 má integrovanou termostatickou vložku, která blokuje přívod z topné instalace, dokud je teplota vratné vody nižší než teplota otevření – v této době proudí čerpadlem výhradně horká voda z kotlového obtoku. Po dosažení teploty otevření ventil postupně mísí vratnou vodu s vodou z obtoku a současně automaticky omezuje průtok obtokem. Tato automatická regulace průtoku eliminuje nutnost instalace samostatného vyvažovacího ventilu.
Kde lze čerpadlovou skupinu IBOMAT AMG koupit?
Dambat neprodává přímo. IBOMAT AMG 25/50 je k dispozici u našich obchodních partnerů, ve velkoobchodech s instalační technikou a u autorizovaných online distributorů.
Jaké jsou záruční podmínky pro IBOMAT AMG?
IBOMAT AMG 25/50 je kryt 24měsíční (2 roky) zárukou výrobce. Záruční i pozáruční servis zajišťuje společnost Dambat.
