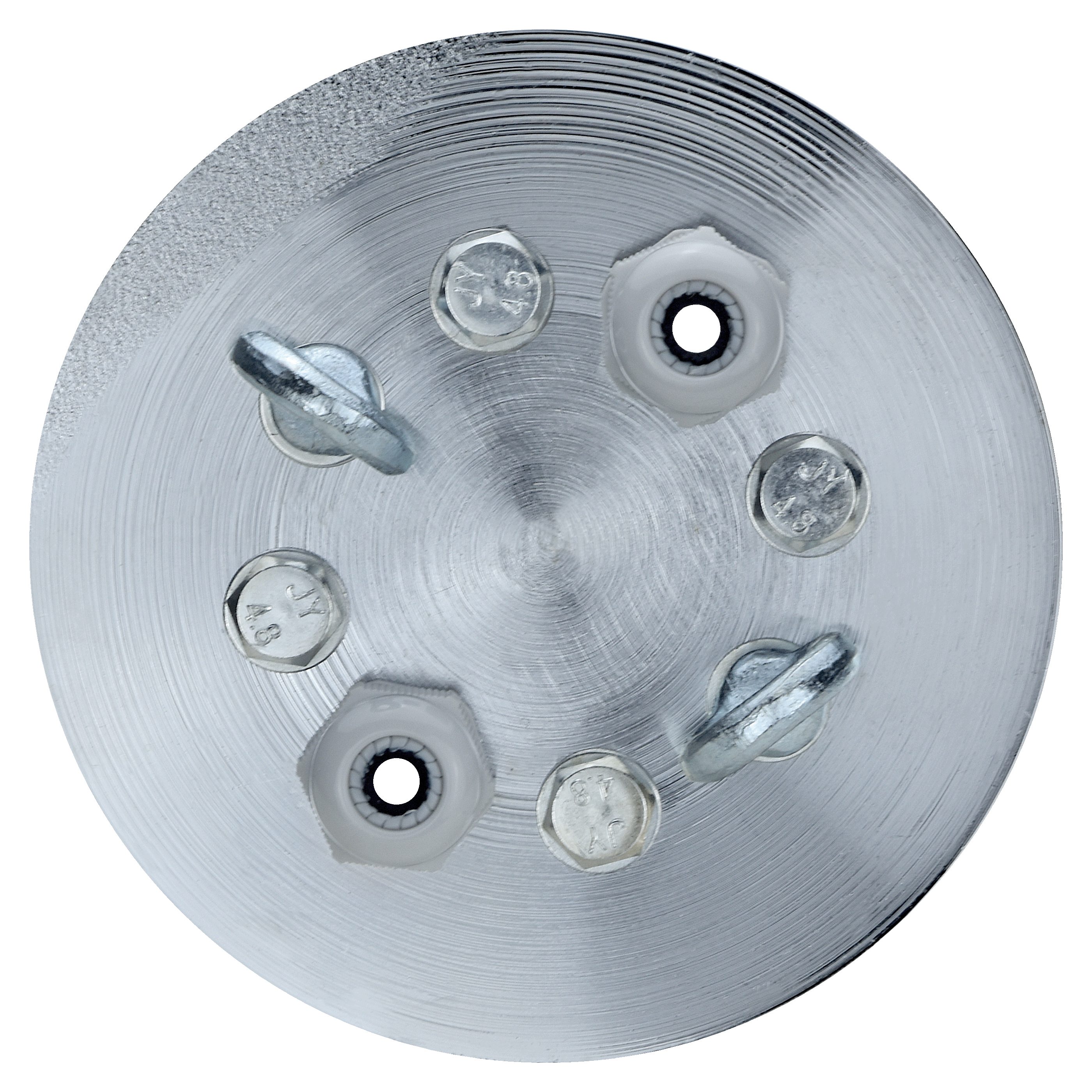

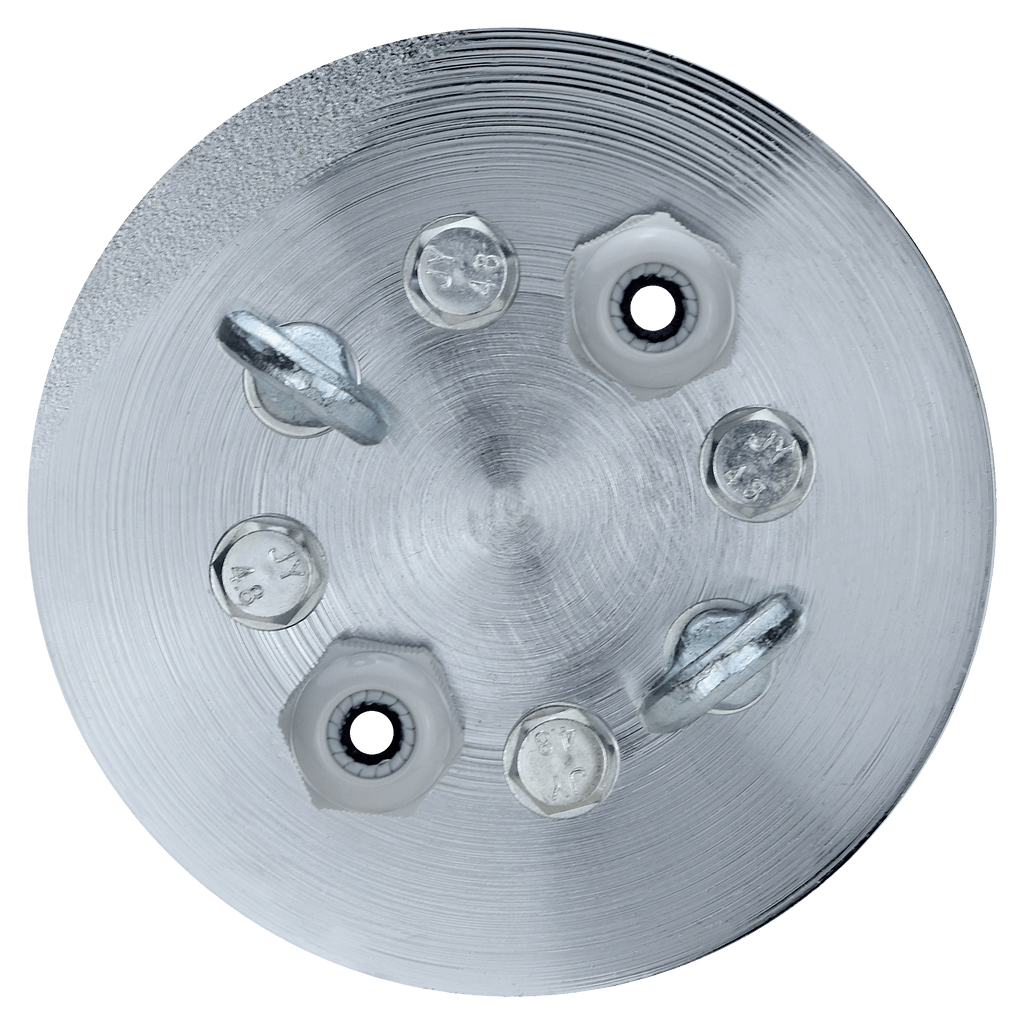

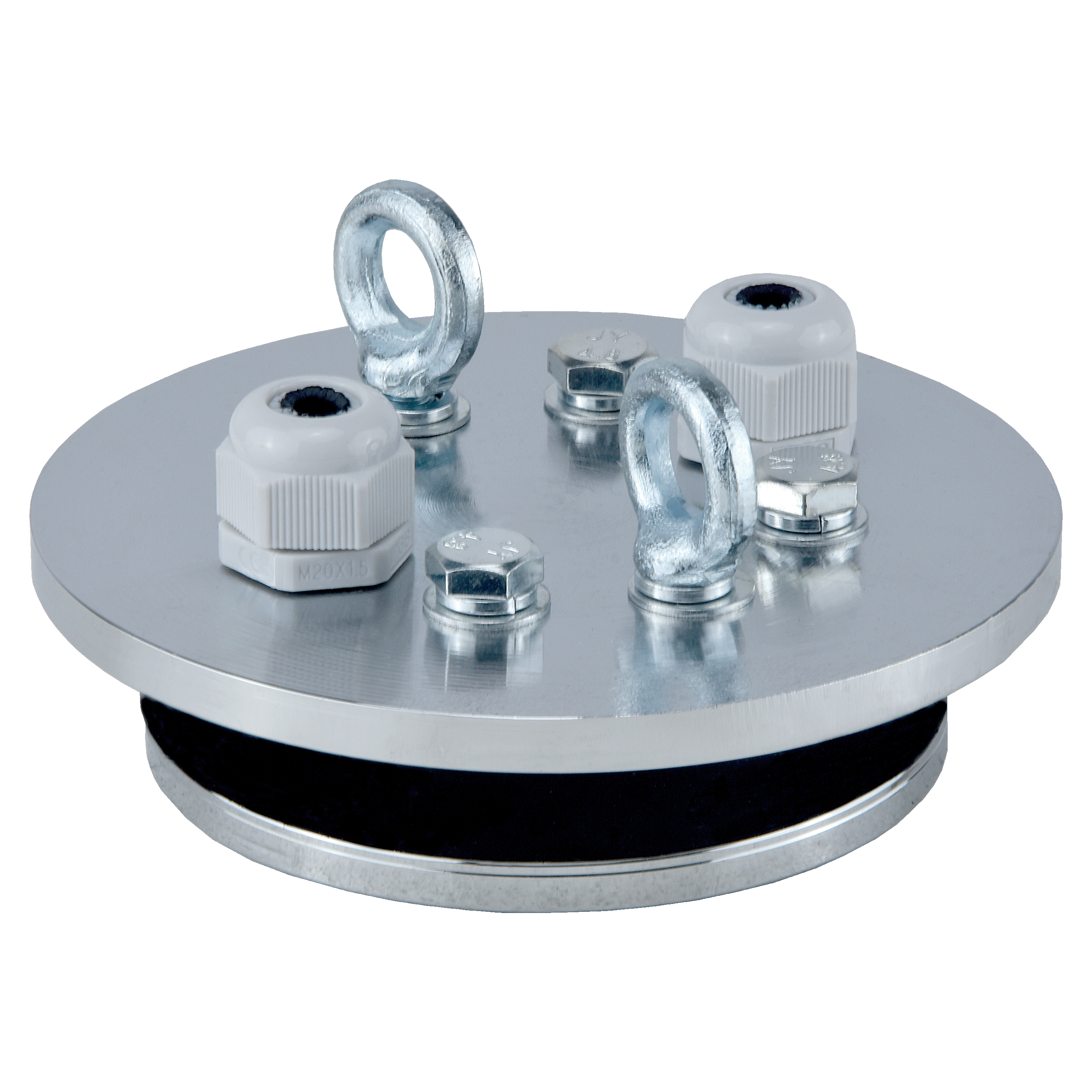

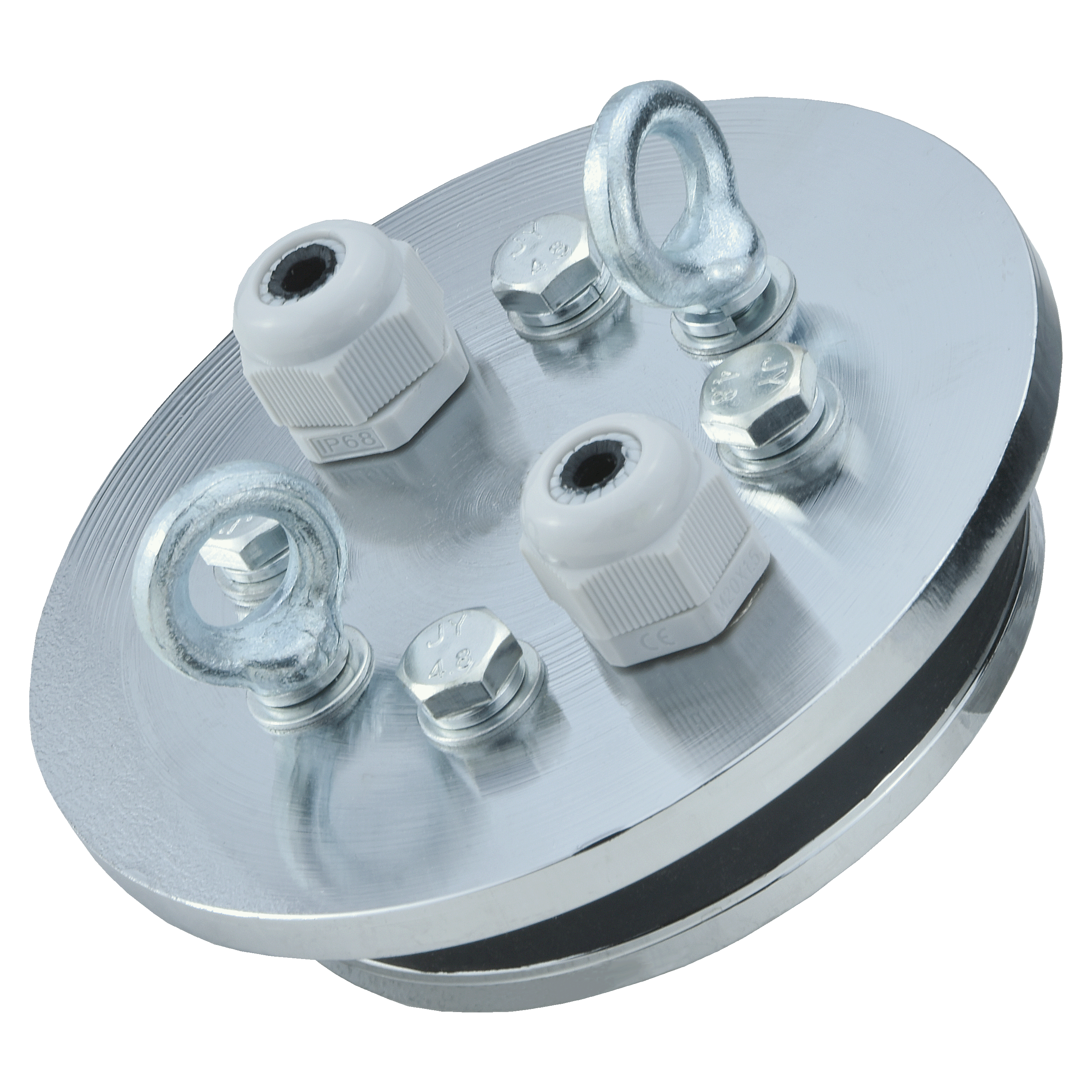

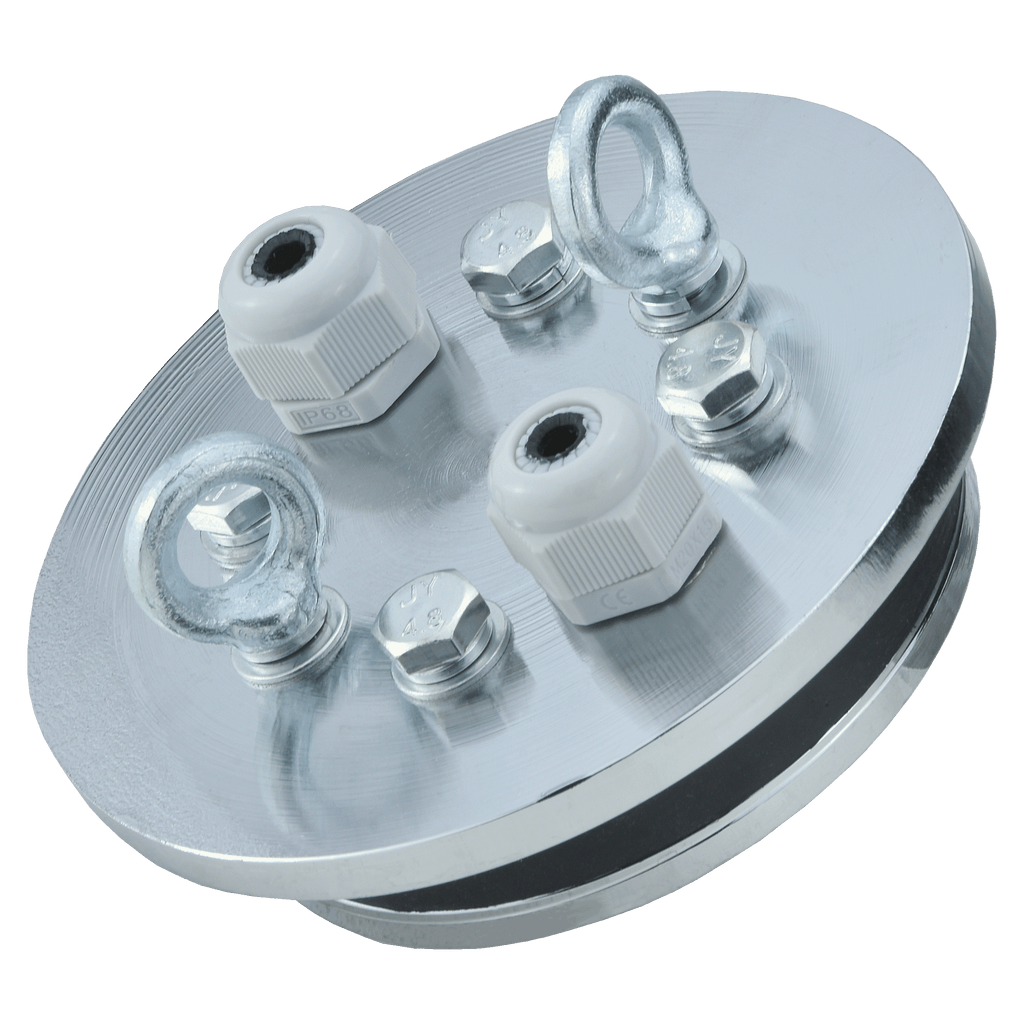

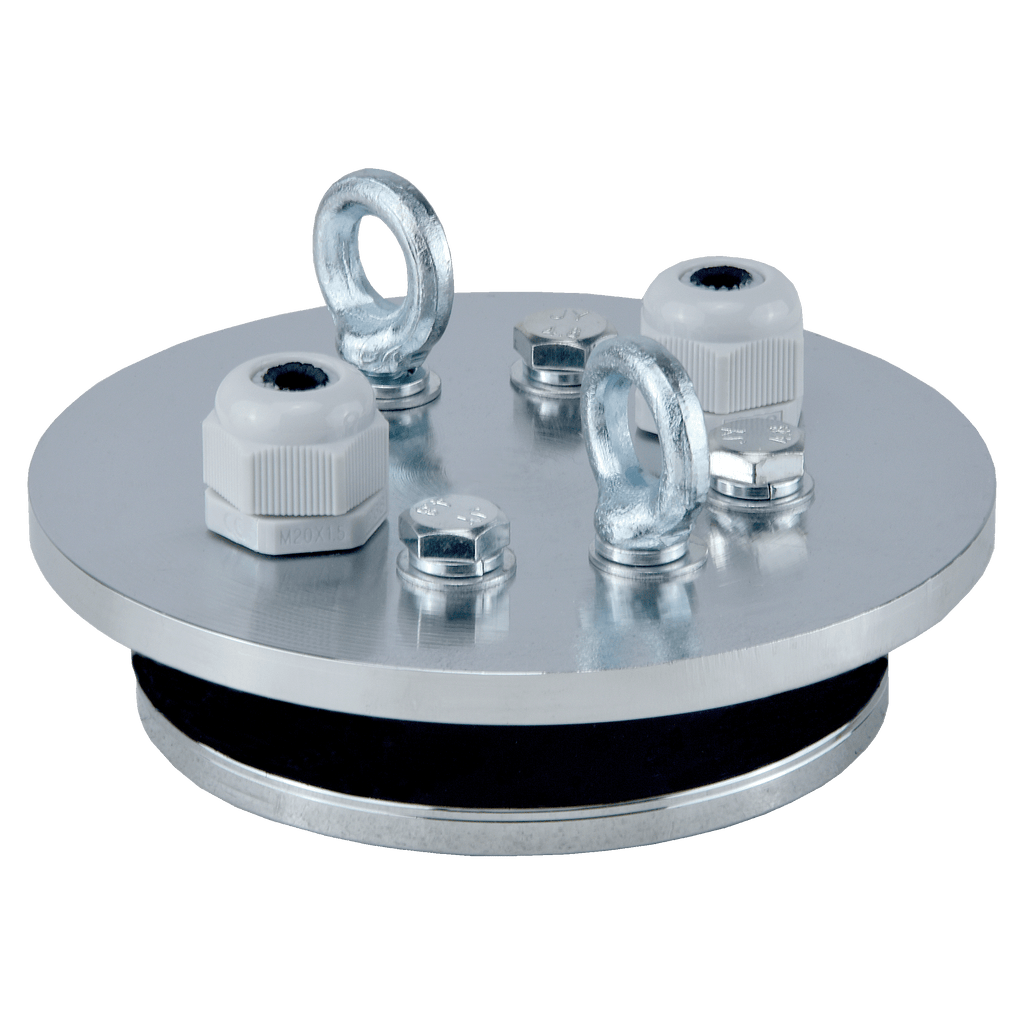

Hlava studny 125 pro švédský konektor, vyrobená z kovu
Hlava vrtu 125 pro švédskou spojku od IBO je kovový kryt, který hermeticky uzavírá plášťovou trubku hlubinné studny. Jeho výstup je připraven pro připojení výtlačného potrubí pomocí švédské spojky. Napájecí kabel čerpadla prochází samostatnou průchodkou a těsnění na plášťové trubce chrání studnu před povrchovou vodou a znečištěním.
Pro koho
-
Vrtaři studní a vrtací společnosti – těsné uzavření studny a bezpečné zavěšení čerpadla na kovové oko.
-
Montáže čerpadel pro hluboké studny – Švédská spojka umožňuje rychlé a spolehlivé připojení výtlačného potrubí.
-
Majitelé domovních studní – ochrana přívodu vody proti povrchové kontaminaci.
-
Servisní čety – řádný přístup k čerpadlu a pravidelná kontrola instalace studny.
Aplikace
Švédská spojovací hlavice se používá k uzavření pažnicových trubek hlubinných vrtů, ve kterých pracuje čerpadlo zavěšené na kabelu. Výtlačná trubka je připojena k hlavě pomocí švédského konektoru a napájecí kabel prochází vývodkou - celé to zůstává těsné díky lisovanému těsnění. Takto uzavřená studna je chráněna proti povrchové vodě, podzemní vodě a cizím tělesům.
Tento výstup funguje dobře v instalacích, ve kterých je výtlačné potrubí připojeno šroubovaným švédským konektorem. Volba varianty závisí na průměru trubky pažnice studny. Hlava studny pro švédskou spojku IBO je k dispozici ve verzích přizpůsobených pro pažnicové trubky 110, 125 a 160 mm.
Vlastnosti hlavy studny pro švédské připojení
Hlavice je vyrobena z kovu - oceli nebo pozinkované litiny - odolné vůči podmínkám ve studni. Výtlačný otvor je připraven pro šroubovací švédskou spojku, která spojuje výtlačné potrubí. Těsnění je nalisováno na plášťovou trubku, čímž se studna uzavře.
Speciální otvor pro napájecí kabel také zajišťuje těsnost v místě vstupu kabelu. Pumpa je zavěšena pomocí kovového oka, ke kterému je připevněno nosné lano. Varianta se volí podle průměru trubky pažnice studny.
- Typ: dobře zamiřte na švédské spojení (utěsnění krytu trubky pláště)
- Materiál: kov (ocel / pozinkovaná litina)
- Plášťová trubka: 125 mm (4" a 6" jamky)
- výstup: připraveno pro švédský konektor (kroucený)
- těsnění: těsnění nalisované na trubce pláště
- Kabelový vstup: kabelová průchodka
- Oko pro zavěšení pumpy: kov
IBO – 24 měsíců (2 roky) záruka výrobce. Záruční a pozáruční servis zajišťuje Dambat.
Dambat – důvěryhodný výrobce čerpadel a hydrotechnických zařízení s certifikáty kvality.
Často kladené otázky (FAQ) – zamiřte na švédský konektor IBO
K čemu slouží hlava studny pro švédský konektor?
Hlavice pro švédskou spojku hermeticky uzavírá pažnicovou trubku hlubinné studny a výtlačná trubka je s ní spojena šroubovanou švédskou spojkou. Chrání studnu před povrchovou vodou, podzemní vodou a znečištěním. Kovové oko umožňuje bezpečné zavěšení pumpy na lano.
Jaký je rozdíl mezi hlavou pro švédský konektor a průchozí hlavou s vnějším závitem?
U této verze je výtlačné potrubí připojeno šroubovanou švédskou spojkou. U přímého provedení prochází PE trubka tělem a je sevřena těsněním a u verze s vnějším závitem je trubka přišroubována k závitu na hlavě. Volba závisí na způsobu připojení výtlačného potrubí v dané instalaci.
Jak vybrat velikost hlavy pro švédský konektor?
Velikost závisí na průměru trubky pláště studny - k dispozici jsou verze 110, 125 a 160 mm. Průměry 110-125 mm odpovídají 4" jímkám a 160 mm až 6" jímkám. Švédský konektor je pak vybrán tak, aby odpovídal průměru výtlačného potrubí.
Jak namontovat hlavu pro švédský konektor?
Výtlačné potrubí čerpadla je připojeno k výstupu z hlavy švédským konektorem a kabel je veden přes ucpávku. Čerpadlo je zavěšeno na laně připevněném k oku hlavy, poté je hlava umístěna do trubky pláště a těsnění je slisováno. Instalaci by měl provádět kvalifikovaný instalační technik s odpojeným napájením.
Lze ponorné čerpadlo zavěsit na hlavu?
Ano. Hlava má kovové oko, ke kterému je připevněno nosné lanko, držící čerpadlo v trubce pláště. Kabel přebírá hmotnost čerpadla, takže nezatěžuje výtlačné potrubí ani kabel.
Kde si můžete koupit IBO hlavu studny?
Jako výrobce neprodáváme přímo. Značkové vrtací hlavy IBO pro švédské spoje lze zakoupit u našich obchodních partnerů, instalačních velkoobchodů a autorizovaných online distributorů. Varianta se volí podle průměru plášťové trubky.
Jaká je záruka na hlavu studny IBO?
IBO – 24 měsíců (2 roky) záruka výrobce. Záruční a pozáruční servis zajišťuje Dambat. V případě dotazů k výběru varianty je nejlepší kontaktovat autorizovaného distributora.
