DRENO BOX 200 L B - nádrž podpodlažní čerpací stanice (bez montážních patek)

Stručný popis

Nádrž čerpací stanice DRENO BOX 200L B 2″ je kompaktní vnitřní čerpací stanice splaškových a dešťových vod určená k instalaci na podlahu nebo do podloží všude tam, kde není možné gravitační odvádění odpadních vod do kanalizace. Díky objemu 200 l, továrnímu potrubí 2″, připojovacím otvorům pro kanalizaci a ventilaci a těsnému víku s těsněním představuje připravený základ pro vybudování spolehlivé čerpací stanice s využitím čerpadel DRENO řady ALPHA V. Dambat – důvěryhodný výrobce čerpadel a hydrotechnických zařízení s certifikáty kvality.

Pro koho

• Majitelé rodinných a bytových domů – k odvádění splaškových vod z místností umístěných pod úrovní kanalizace, jako jsou sklepy, prádelny a koupelny.
• Investoři realizující podzemní garáže, příjezdové cesty a parkoviště – k odvodnění plochých povrchů, podlahových vpustí a liniových odvodňovacích systémů s odváděním dešťových vod do kanalizace.
• Majitelé komerčních prostor a malých provozů – ke spolehlivému odvádění splaškových vod ze zázemí, kuchyní, dílen a sanitárních místností.
• Správci veřejných objektů – k vybudování vnitřních čerpacích stanic odpadních vod tam, kde není možné provést gravitační spád.
• Instalatéři a realizační firmy – jako univerzální 200l nádrž čerpací stanice s potrubím 2″, připravená ke spolupráci s širokou řadou čerpadel DRENO.

Použití

• Odvodnění plochých povrchů, podlah a garáží včetně přečerpávání dešťových a splaškových vod do výše položené kanalizace.
• Odčerpávání odpadních vod z koupelen a kuchyní (s použitím čerpadel s vířivým kolem Vortex a volným průchodem 40–45 mm), jakož i odpadních vod z odvodnění podlah.
• Odvodnění příjezdových cest, dvorů a nejníže položených částí pozemku s odváděním odpadních a dešťových vod do kanalizačního systému.
• Slouží jako podlahová nádrž v instalacích pro dešťovou vodu v obytných a komerčních budovách.

Kompaktní přečerpávací stanice DRENO BOX 200L B 2″ je ideální jako vnitřní čerpací stanice odpadních vod v místech, kde nelze zajistit gravitační odtok do kanalizace.

Vlastnosti, popis a technické údaje

Nádrž čerpací stanice DRENO BOX 200L B 2″ je kompaktní PE nádrž o objemu 200 litrů určená k vybudování jednopumpové čerpací stanice splaškových a užitkových vod a dešťové vody. Konstrukce je založena na odolném polyetylenovém plášti vybaveném velkým poklopem s těsněním, uzavíraným šrouby, který účinně zabraňuje úniku zápachu do místnosti. Verze DRENO BOX 200L B s potrubím 2″ se dodává bez spojovací patky jako nádrž s kompletním výtlačným potrubím 2″ a připojovacími prvky.

Čerpací stanice DRENO BOX 200L B se používá k odvodnění plochých povrchů a odvádění splaškových vod do kanalizace v situacích, kdy se hlavní kanalizační potrubí nachází výše než odtok z místností. Při použití čerpadel s oběžným kolem Vortex s volným průchodem 40–45 mm (řada ALPHA V) může nádrž odvádět odpadní vodu z koupelen a kuchyní i vodu z odvodnění podlah a dešťovou vodu. Díky objemu 200 l poskytuje čerpací stanice dostatečnou provozní rezervu a omezuje četnost spínání čerpadla, což příznivě ovlivňuje životnost systému.

DRENO BOX 200L B je určen k použití uvnitř budov jako volně stojící nebo podpodlahová nádrž a nevyžaduje kotvení k podkladu. Lze jej instalovat na podlahu nebo do země a optimální rozměry umožňují montáž ve sklepech, garážích a technických místnostech. Velký poklop s těsněním, uzpůsobený k pochozímu zatížení (bez pojezdu vozidel), umožňuje zarovnat nádrž s povrchem podlahy.

Nádrž je vybavena výtlačným potrubím 2″ a vhodně připravenými připojovacími otvory: otvorem Ø50 pro připojení ventilačního systému a otvorem Ø110 pro připojení gravitační kanalizace, přičemž každý otvor má těsnění zajišťující těsnost spoje. Standardní sada DRENO BOX 200L B obsahuje: kompletní sadu těsnění, rychlospojku pro výtlačné potrubí 2″ a gumové kabelové průchodky, což výrazně usnadňuje montáž a servis čerpadel. Maximální teplota čerpané kapaliny je +40 °C v souladu s dokumentací DRENO BOX.

Nádrž se snadno instaluje a je uzpůsobena k použití s čerpadly DRENO – uživatel obdrží kompletní základ potrubního systému pro samostatnou montáž čerpadla vybaveného plovákovým spínačem. Pro čerpací stanici DRENO BOX 200L B s potrubím 2″ výrobce doporučuje použití následujících jednofázových čerpadel s oběžným kolem Vortex a integrovaným plovákem:

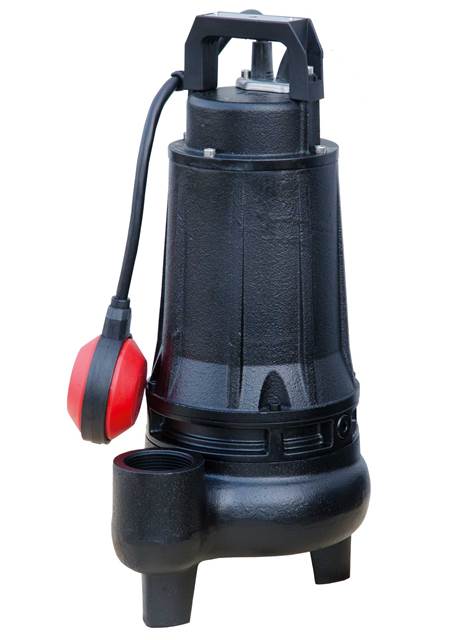

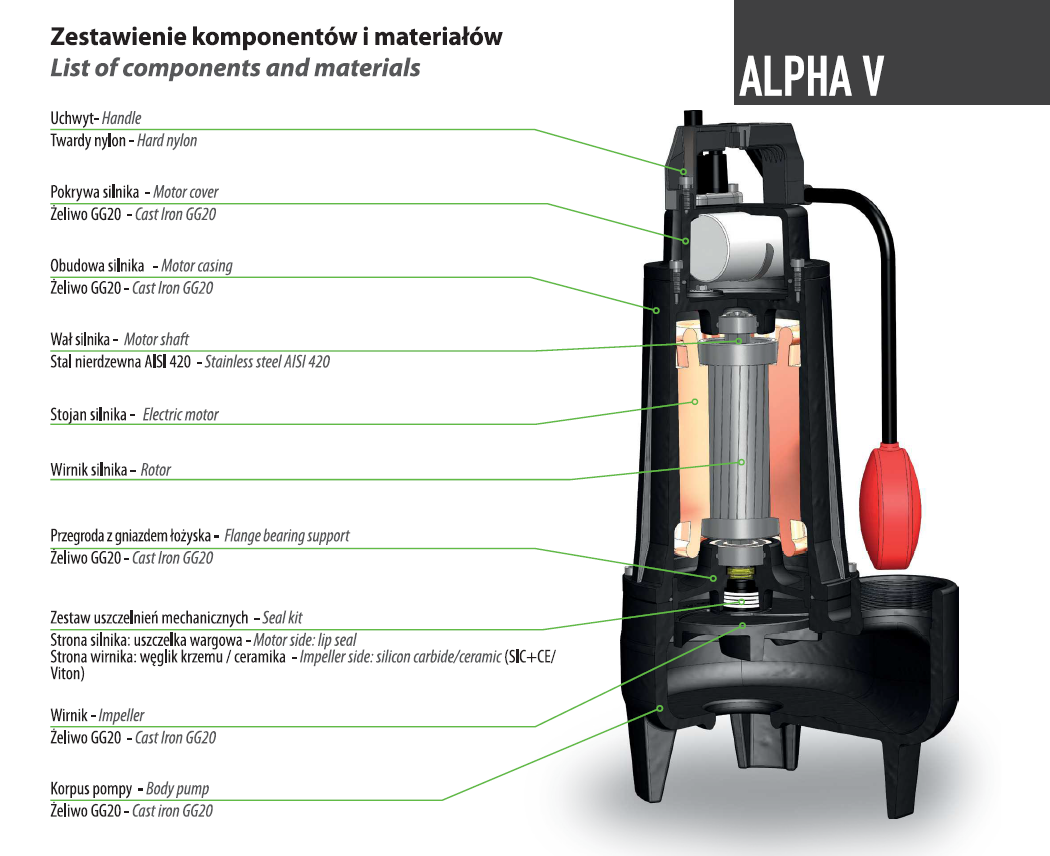

• ALPHA V 22 M/G (0,56 kW, 230 V) – ponorné čerpadlo s plovákem s oběžným kolem Vortex s volným průchodem 40 mm, určené pro splaškové a znečištěné vody.

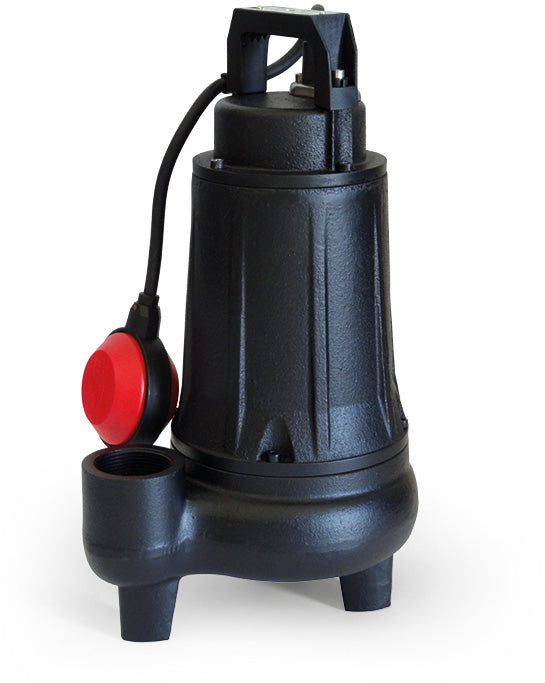

• ALPHA V 32 M/G (0,75 kW, 230 V) – ponorné čerpadlo s plovákem s vyšší kapacitou a oběžným kolem Vortex, doporučené pro intenzivnější provoz.
• ALPHA V 4 M/G (1,1 kW, 230 V) – ponorné čerpadlo s plovákem s oběžným kolem Vortex s volným průchodem až 45 mm, určené pro náročné kanalizační instalace.
• ALPHA V 55 M/G (1,5 kW, 230 V) – ponorné čerpadlo s plovákem se zvýšeným výkonem a kapacitou, určené pro velké průtoky a provoz v náročnějších podmínkách.

Takto konfigurovaná přečerpávací stanice DRENO BOX 200L B 2″ je výkonným a univerzálním řešením pro instalace splaškových a dešťových vod v obytných a provozních budovách i malých komerčních objektech.

Nejdůležitější konstrukční výhody

• Kompaktní konstrukce – objem 200 l a optimální rozměry usnadňují instalaci v technických místnostech, sklepech a garážích.
• Těsnění pro všechny kabelové a potrubní prostupy – zajišťují těsnost instalace a chrání před únikem zápachu.
• Velké víko s těsněním, uzavírané šrouby – umožňuje chůzi po víku (bez pojezdu vozidel) a zaručuje těsnost nádrže.
• Rychlospojka pro čerpadlo na výtlačném potrubí – umožňuje rychlou montáž a demontáž čerpadla za účelem servisu bez nutnosti demontáže celé instalace.
• Není nutné kotvení – volně stojící nádrž pro instalaci na podlaze nebo na zemi, bez dalších stavebních prací.

Technické údaje nádrže

• Objem nádrže: 200 l.
• Výtlačné potrubí: 2″.
• Víko s těsněním, uzavírané šrouby – zabraňuje úniku zápachu.
• Otvor Ø50 – pro připojení ventilačního potrubí.
• Otvor Ø110 – pro připojení gravitační kanalizace.
• Maximální teplota kapaliny: +40 °C.
• Instalace: na podlaze nebo na zemi jako volně stojící či podlahová nádrž.
• Kotvení: nevyžaduje kotvení k podkladu.

Materiály

• Obal: polyethylen – odolný vůči korozi a běžným odpadním médiím i dešťové vodě.
• Poklop: polyetylen s těsněním.
• Výtlačné potrubí a spojky: plast odolný vůči působení odpadních a dešťových vod.
• Šrouby a montážní prvky: nerezová ocel.
