Описание
GP BASIC 3D-S + OHI C.O. 25-60/130 – помпена група със смесителен вентил и задвижващ механизъм IBO
GP BASIC 3D-S е помпена група на марката IBO с кръг, оборудван с трипътен ротационен вентил и задвижващ механизъм IBO STER-D, доставяна с енергоспестяваща циркулационна помпа OHI C.O. 25-60/130. Тя позволява управление на температурата на топлоносителя, подаван към консуматора, чрез електрически задвижващ механизъм, работещ със външен контролер.
За кого е предназначена
- Монтажници на котелни с регулиране на температурата – трипътният вентил със задвижващ механизъм IBO STER-D позволява управление на температурата на кръга чрез външен контролер.
- Инсталации, управлявани от автоматика (котел, термопомпа) – трипозиционният задвижващ механизъм 230 V работи със системния контролер, а при необходимост може да се използва в ръчен режим.
- Системи за зареждане на бойлери за битова гореща вода и топлинни буфери – смесителният кръг адаптира температурата на подаване към консуматора.
- Технически сервиз – интегрираните термометри и спирателните вентили позволяват изолиране и проверка на кръга без източване на инсталацията.
Приложение
- Отоплителни кръгове, изискващи промяна (смесване) на температурата на топлоносителя.
- Зареждане на бойлери за битова гореща вода и топлинни буфери.
- Нискотемпературни системи, управлявани от външна автоматика.
Помпената група GP BASIC 3D-S с помпа OHI C.O. 25-60/130 (230 V) се монтира на стена или върху разпределител, от страната на отоплителния топлоносител.
Характеристики на групата GP BASIC 3D-S – описание и технически данни

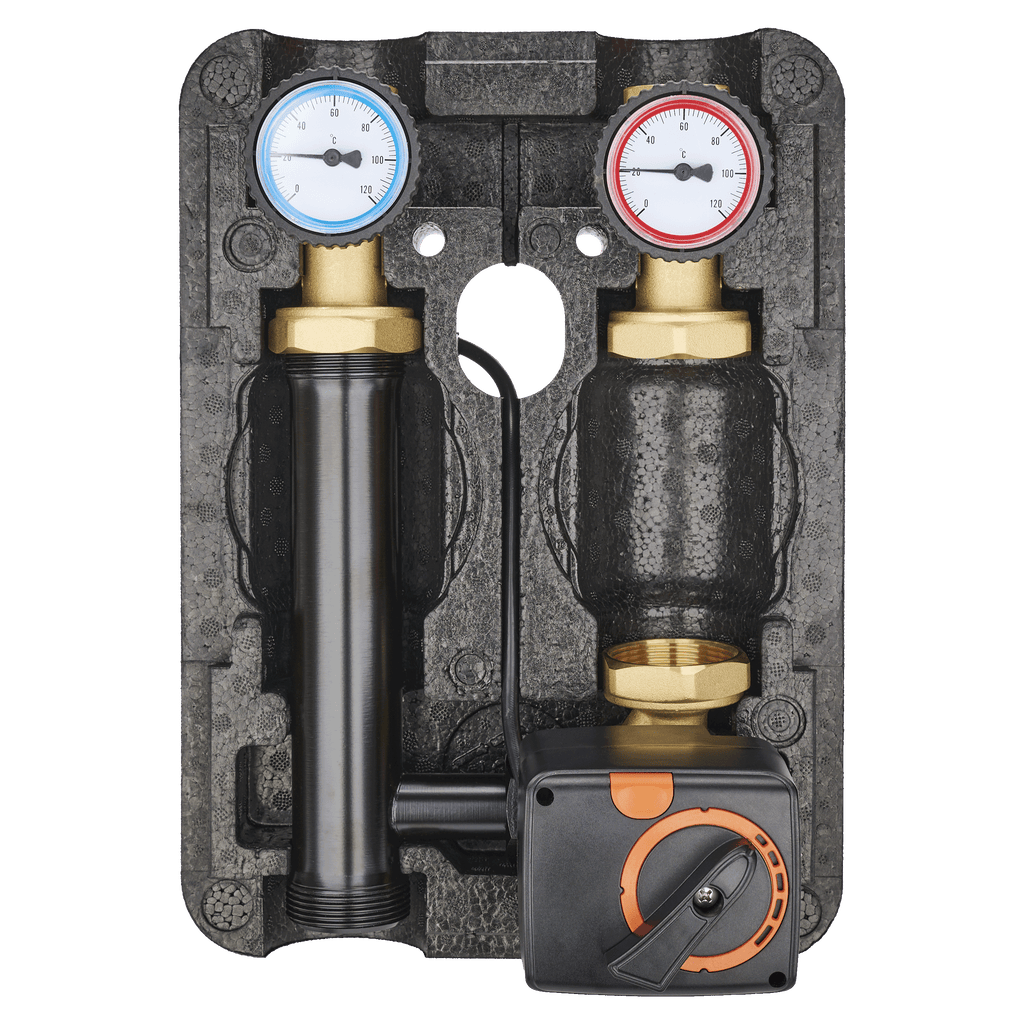

Корпусът на групата е изработен от стомана и месинг, а цялата конструкция е защитена с топлоизолация от разпенен полипропилен (предна и задна), която ограничава охлаждането на кръга. Групата разполага с два аналогови термометъра, интегрирани със спирателните вентили, което позволява едновременно отчитане на температурата на подаването и връщането, както и спиране на потока без източване на инсталацията. В спирателния вентил на връщането е разположен възвратен вентил, предотвратяващ неконтролиран обратен поток, а полусъединителите улесняват монтажа.

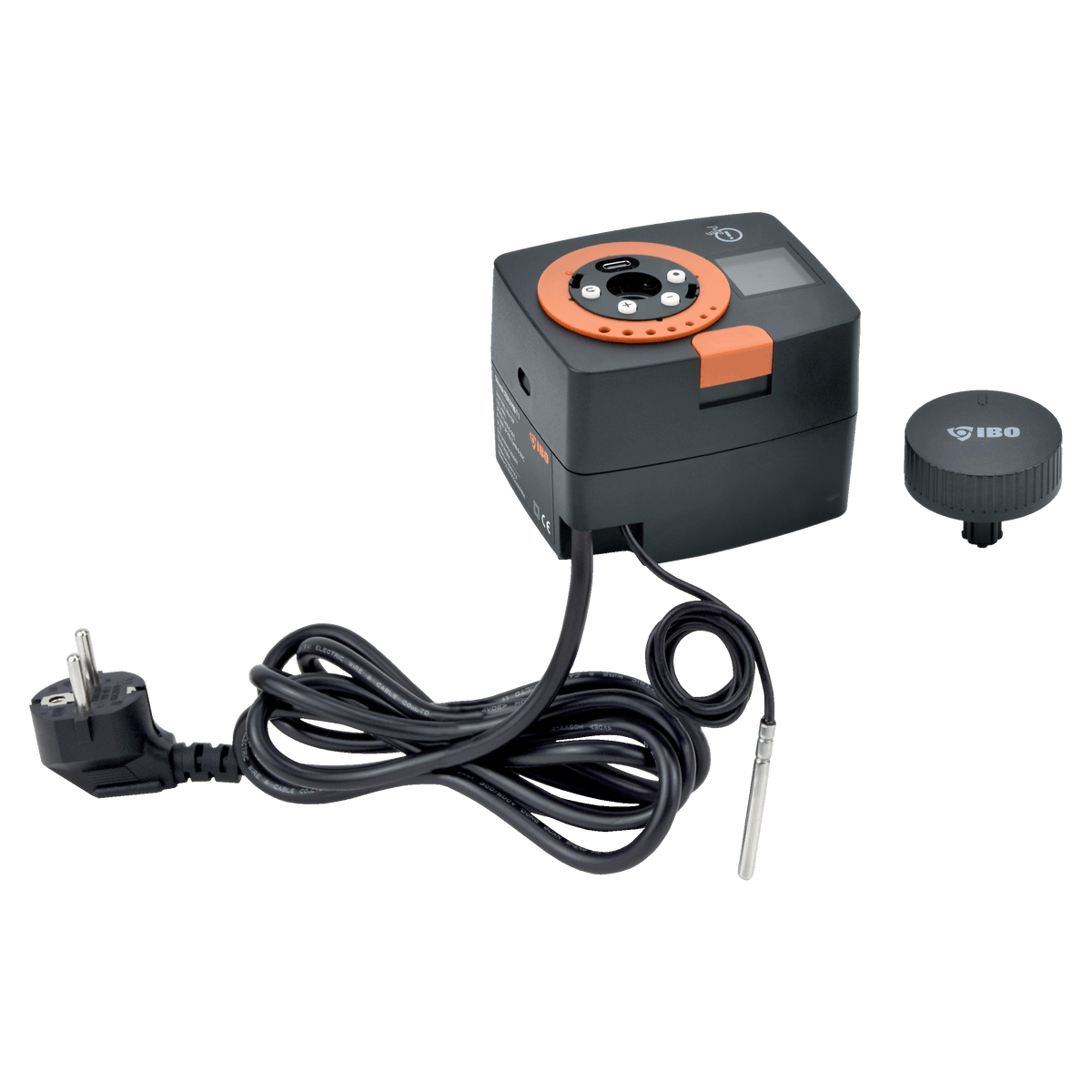

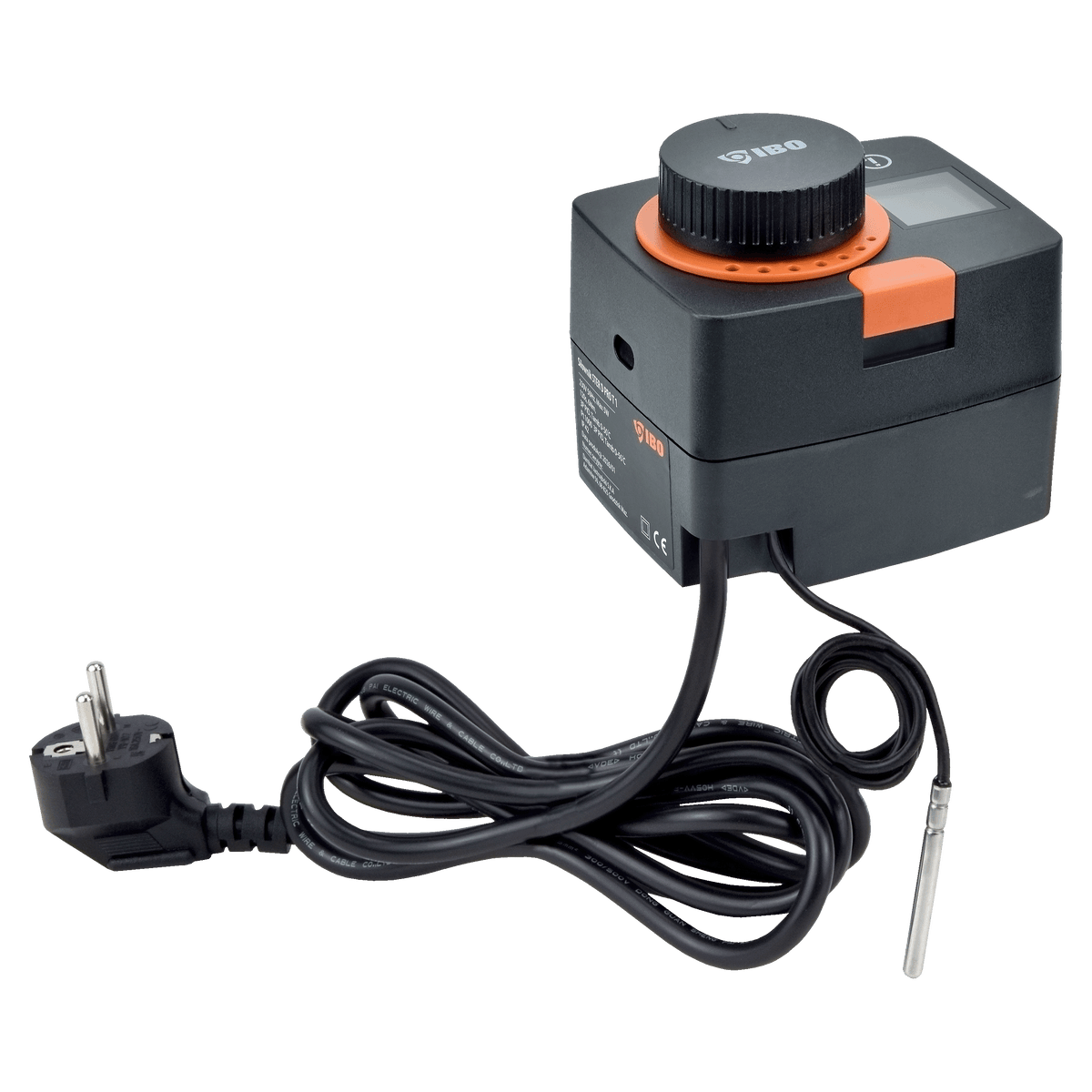

Кръгът GP BASIC 3D-S е оборудван с трипътен ротационен вентил със задвижващ механизъм IBO STER-D, който смесва подаващия и връщащия топлоносител, като адаптира температурата, подавана към консуматора. Трипозиционният задвижващ механизъм с напрежение 230 V работи с външен контролер (например на котел или термопомпа) и разполага с ръчен режим; самият контролер на задвижващия механизъм не е включен в оборудването на групата. Вентилът е оборудван с байпас (By-pass), който фабрично е в затворено положение. Групата се доставя с енергоспестяваща циркулационна помпа OHI C.O. 25-60/130 с двигател с постоянни магнити (EEI ≤ 0,23), а коефициентът на пропускателна способност на групата е Kvs 8 m³/h.
- Марка: IBO
- Тип: помпена група с трипътен вентил и електрически задвижващ механизъм
- Циркулационна помпа: OHI C.O. 25-60/130
- Задвижващ механизъм: IBO STER-D, трипозиционен, 230 V
- Коефициент на пропускателна способност Kvs: 8 m³/h
- Горно присъединяване: GW G1" (вътрешна резба)
- Долно присъединяване: GZ G1½" (външна резба)
- Термометри: два аналогови, интегрирани със спирателните вентили
- Възвратен вентил: в спирателния вентил на връщането
- Материал на корпуса: стомана и месинг
- Макс. работна температура: 100°C
- Макс. налягане: 5 bar
- Монтаж: на стена или върху разпределител
IBO – 24 месеца (2 години) гаранция от производителя. Гаранционното и следгаранционното обслужване се осигурява от Dambat.
Dambat – доверен производител на помпи и хидротехническо оборудване със сертификати за качество.
Често задавани въпроси (FAQ) – помпена група GP BASIC 3D-S
За какво служи помпената група GP BASIC 3D-S?
GP BASIC 3D-S на марката IBO разпределя отоплителния топлоносител в кръга на инсталацията, като работи с доставената циркулационна помпа OHI C.O. 25-60/130. Използва се в котелни и отоплителни системи, включително за зареждане на бойлери за битова гореща вода и топлинни буфери.
Коя версия на GP BASIC да изберем – BO, 3D-S или 3D-T?
Изборът зависи от това дали температурата на подаване към консуматора трябва да се регулира. GP BASIC BO (директен кръг) е подходяща, когато източникът на топлина подава топлоносител с необходимата температура и не е нужно тя да се понижава – например за зареждане на бойлер за битова гореща вода или топлинен буфер. GP BASIC 3D-S (трипътен вентил със задвижващ механизъм) се избира, когато температурата трябва да се регулира автоматично от системен контролер – например отоплителен кръг с климатично управление от котел или термопомпа. GP BASIC 3D-T (термостатичен вентил) е подходяща, когато е необходима постоянна, понижена температура на подаване без автоматика – например класическо подово отопление, захранвано от високотемпературен източник, при което вентилът поддържа зададената температура (25–55°C).
Необходим ли е отделен контролер за групата GP BASIC 3D-S?
Да – задвижващият механизъм IBO STER-D се управлява с трипозиционен сигнал от външен контролер (например на котел или термопомпа), който не е включен в комплекта на групата. Задвижващият механизъм позволява и работа в ръчен режим.
С каква помпа е оборудвана групата GP BASIC?
Групата се доставя с енергоспестяваща циркулационна помпа OHI C.O. 25-60/130 (междуосово разстояние 130 mm), с двигател с постоянни магнити, клас на ефективност EEI ≤ 0,23 и захранване 230 V.
Как се монтира помпената група GP BASIC?
Групата се монтира на стена или върху разпределител, на сухо място, защитено от замръзване. Горното присъединяване е с вътрешна резба G1", а преди първото пускане инсталацията трябва да се напълни с топлоносител и да се обезвъздуши.
Къде да купим помпената група GP BASIC 3D-S?
Производителят не извършва директни продажби. Помпената група GP BASIC 3D-S се предлага от търговски партньори, в специализирани магазини за инсталационна техника и от оторизирани онлайн дистрибутори.
Каква гаранция има помпената група GP BASIC 3D-S?
Помпената група GP BASIC 3D-S на марката IBO е покрита от 24-месечна (2-годишна) гаранция от производителя. Гаранционното и следгаранционното обслужване се осигурява от Dambat.
- Мощност: 0.04 kW,
- Захранване: 1~230 V,
- Честота: 50 Hz,
- Консумация на ток: 0.38 A,
- Обороти на двигателя: об./мин. ,
- Размери: mm
- Тегло: 6.0 kg,
