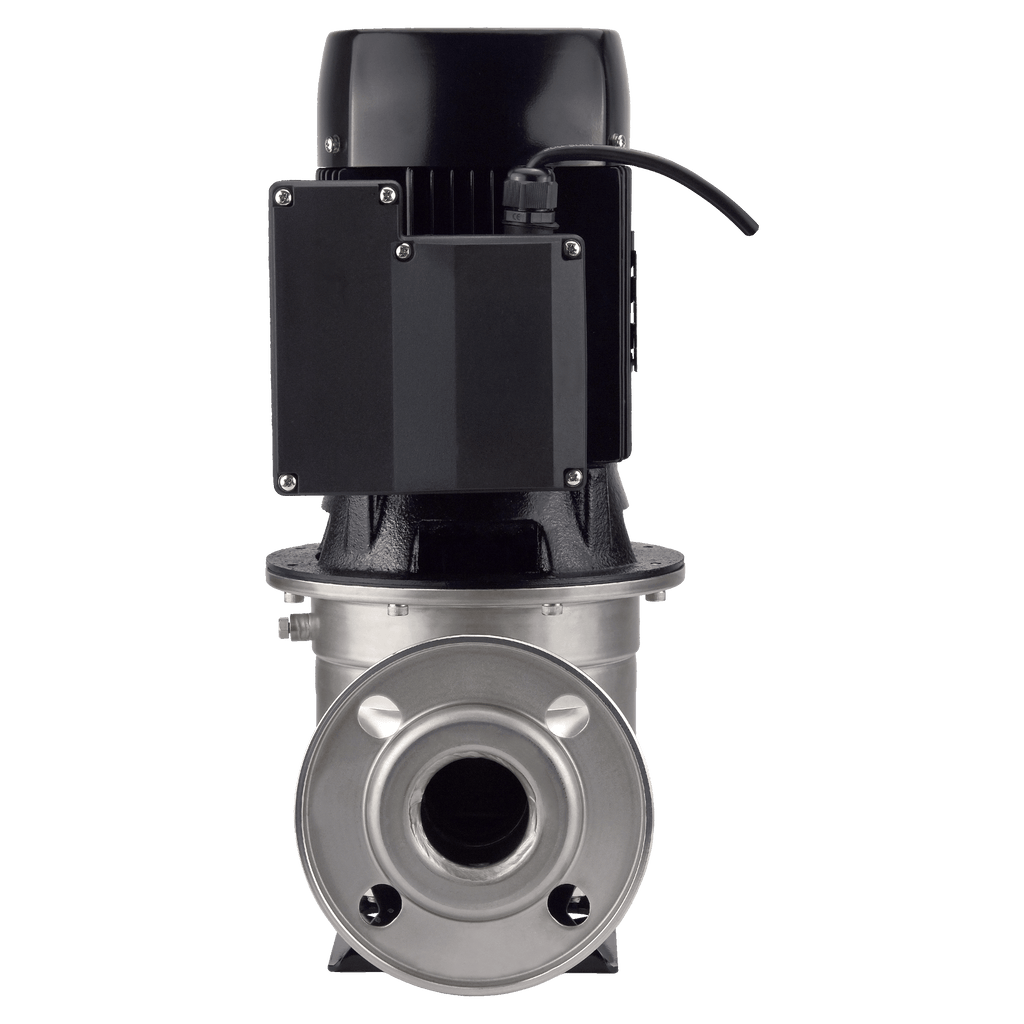

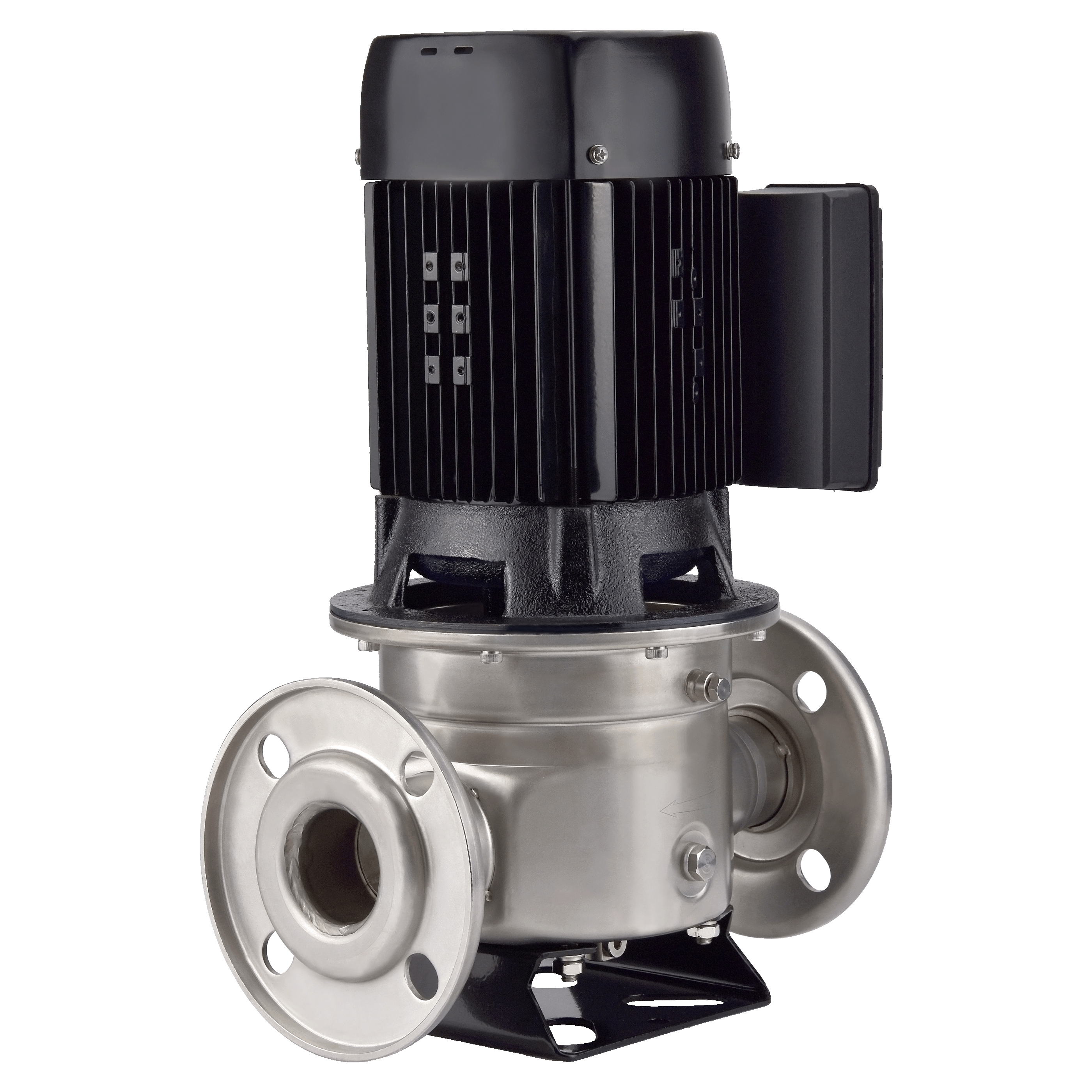

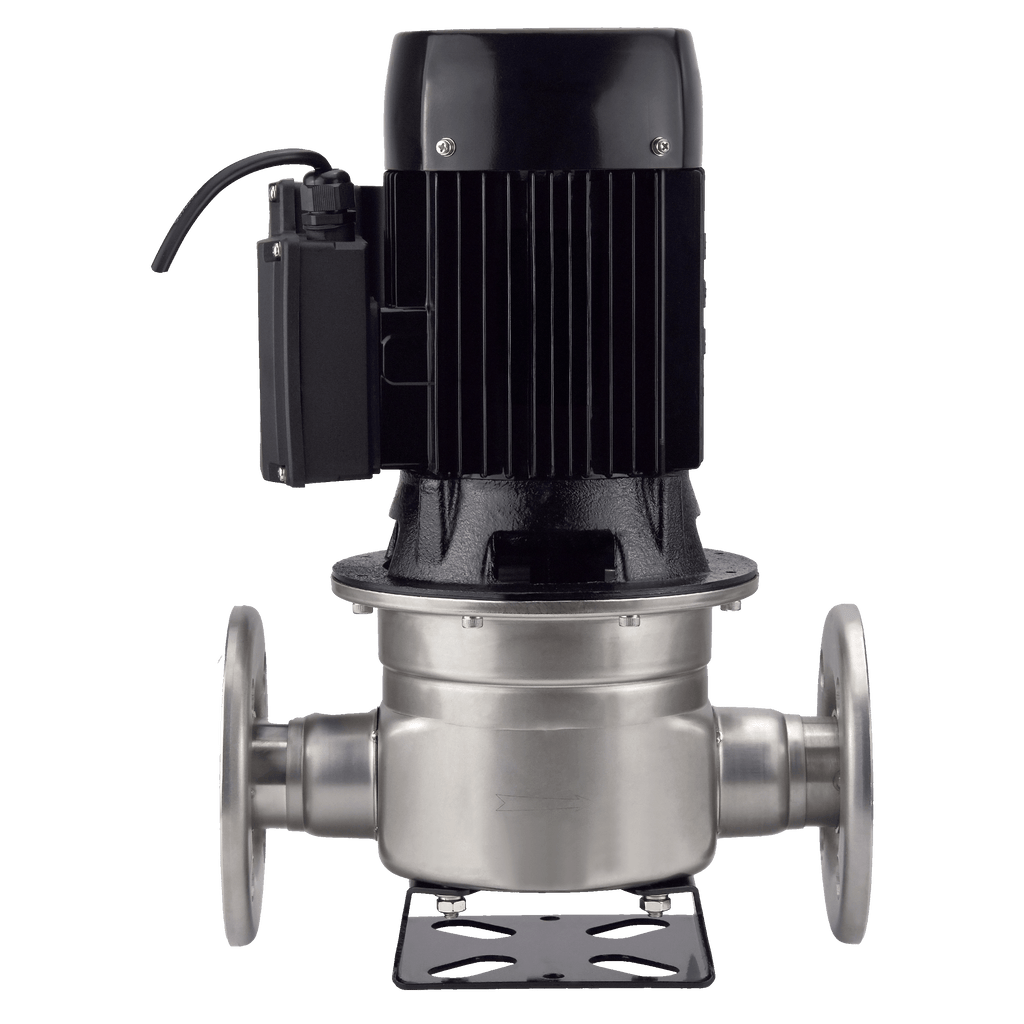

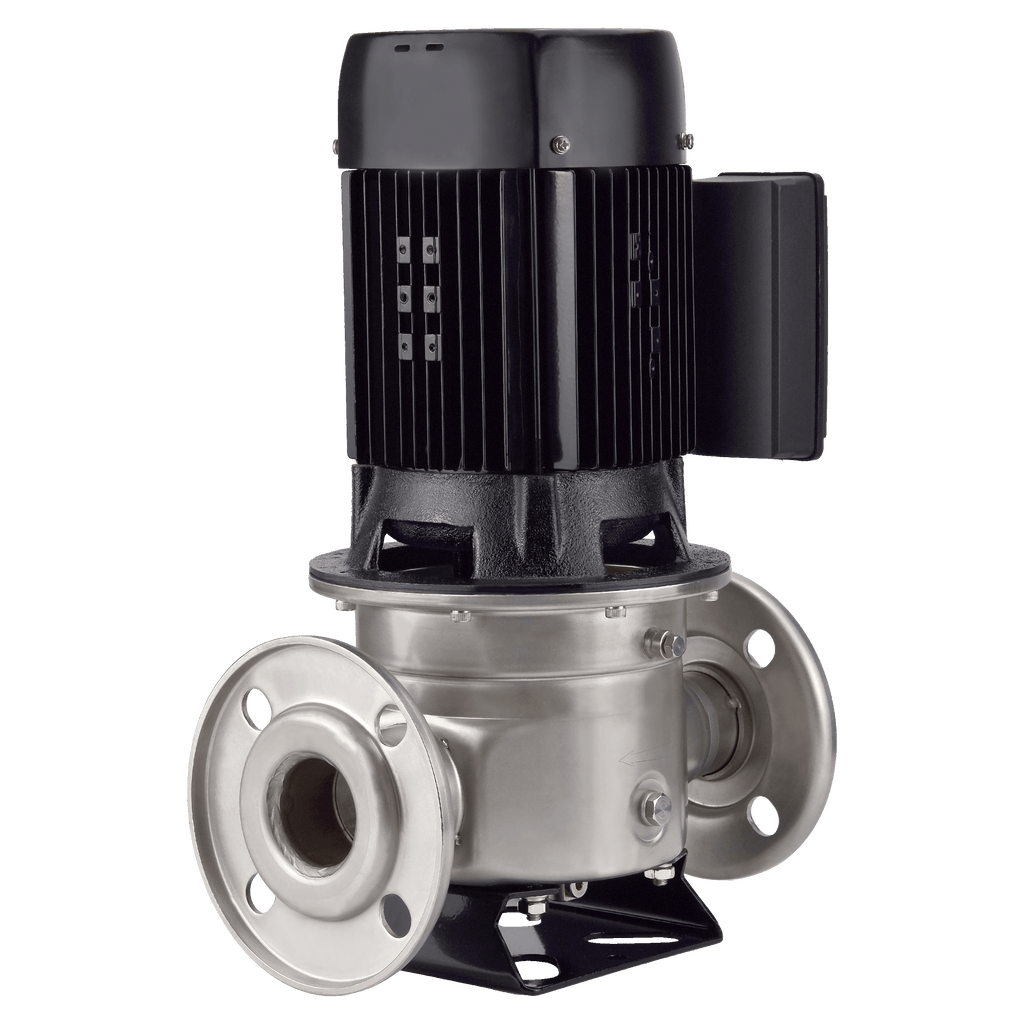

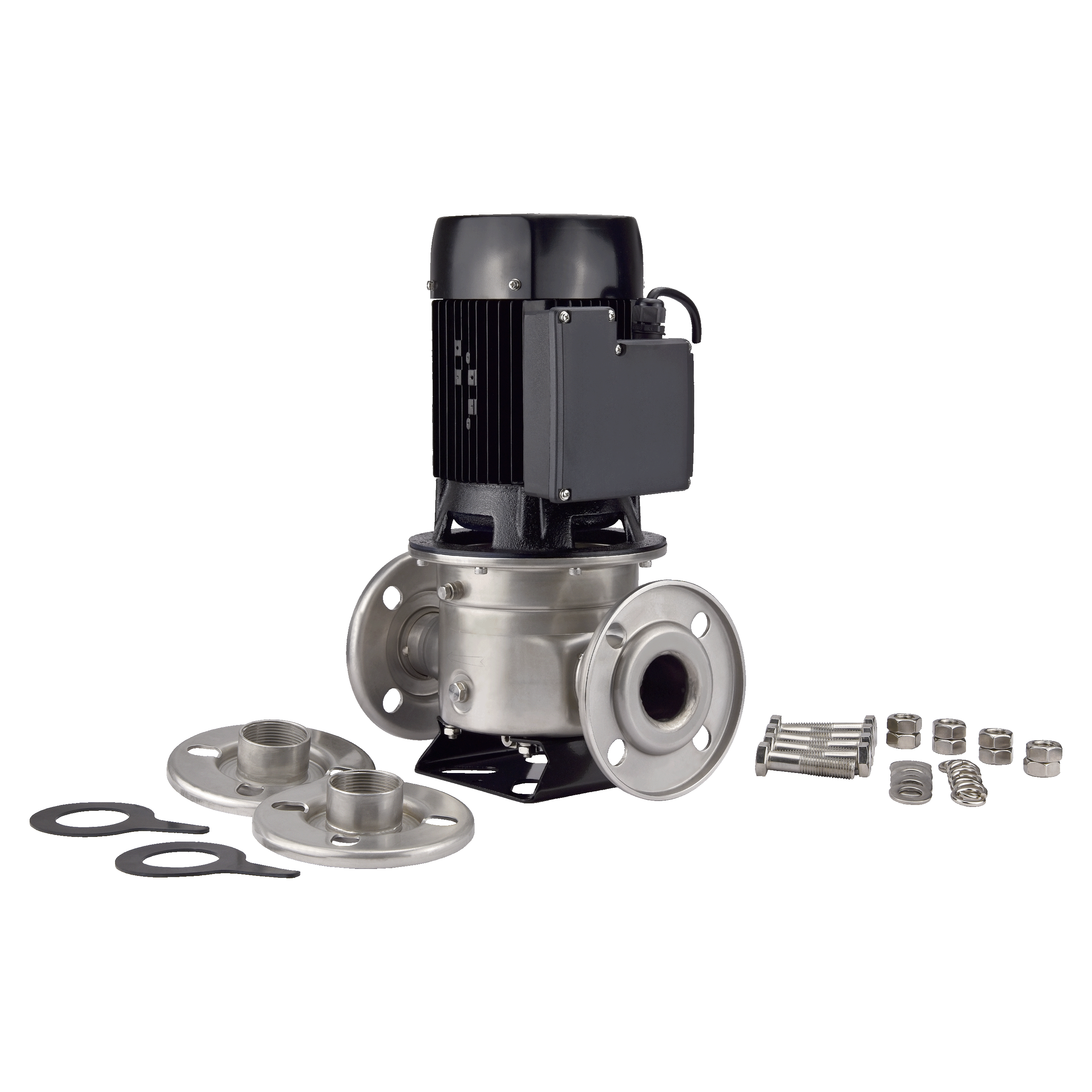

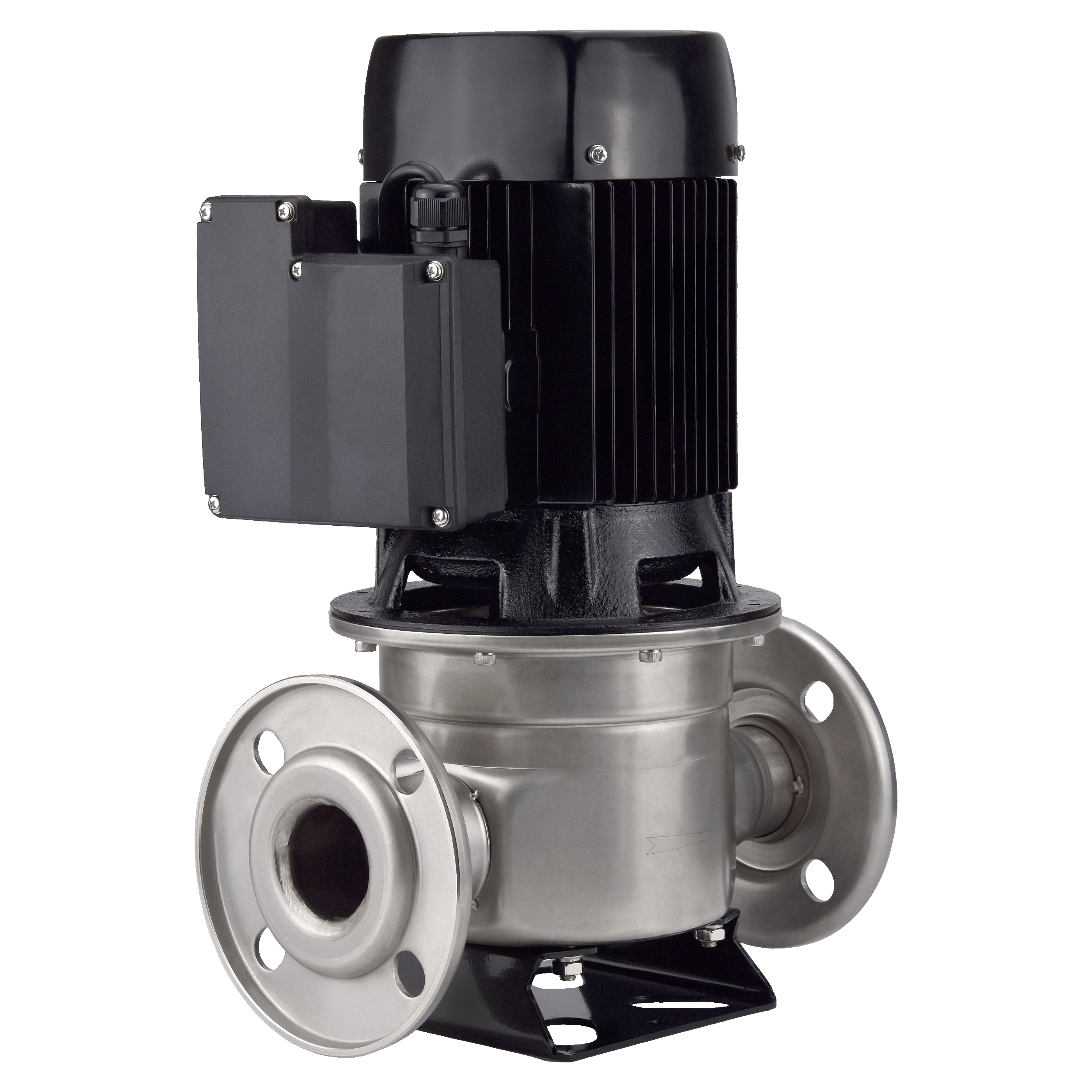

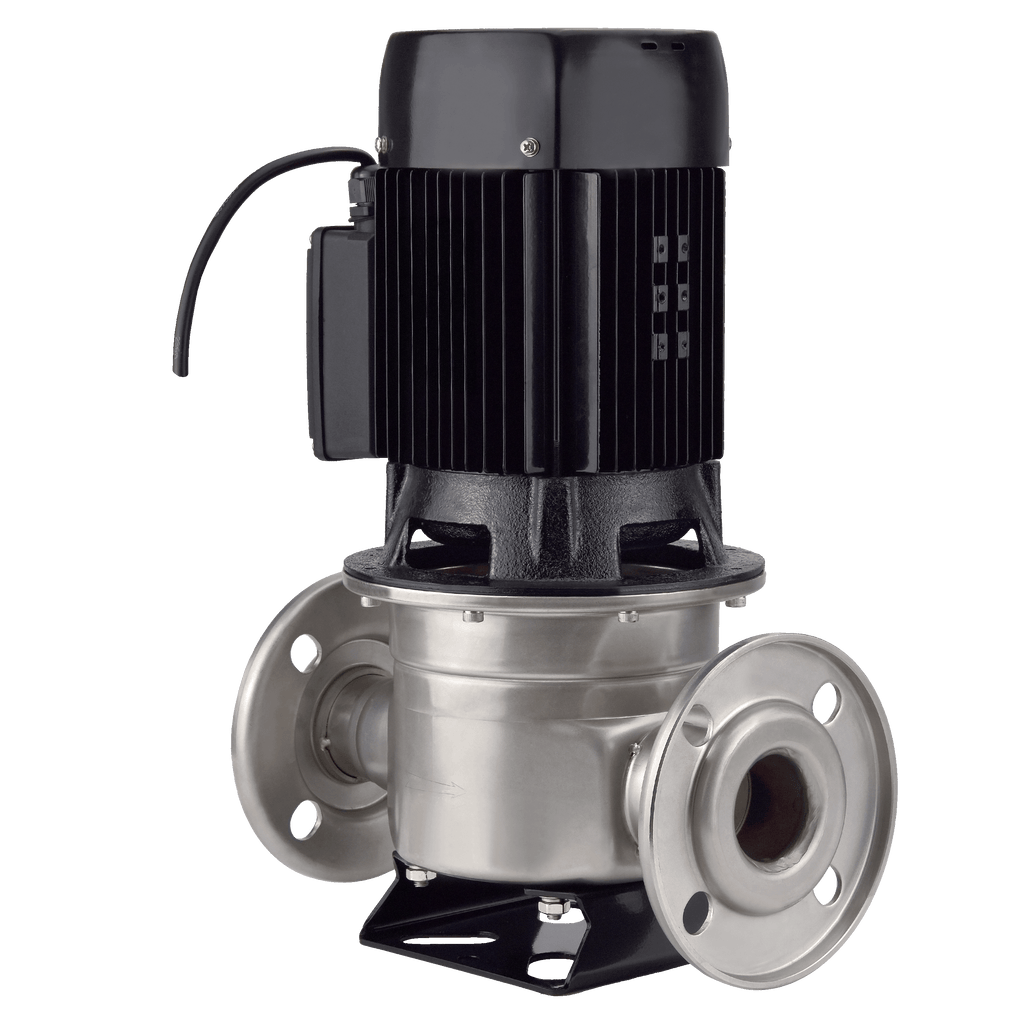

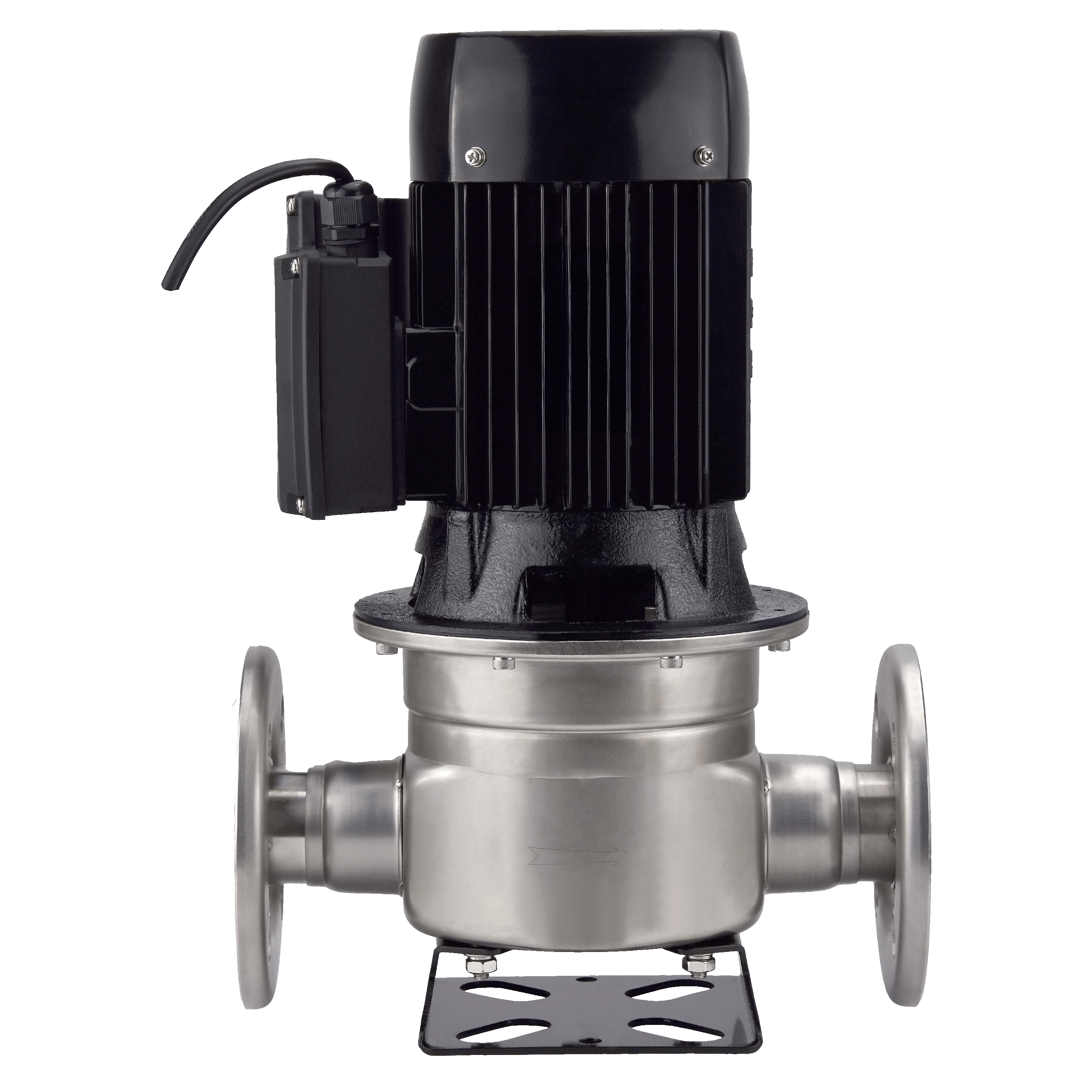

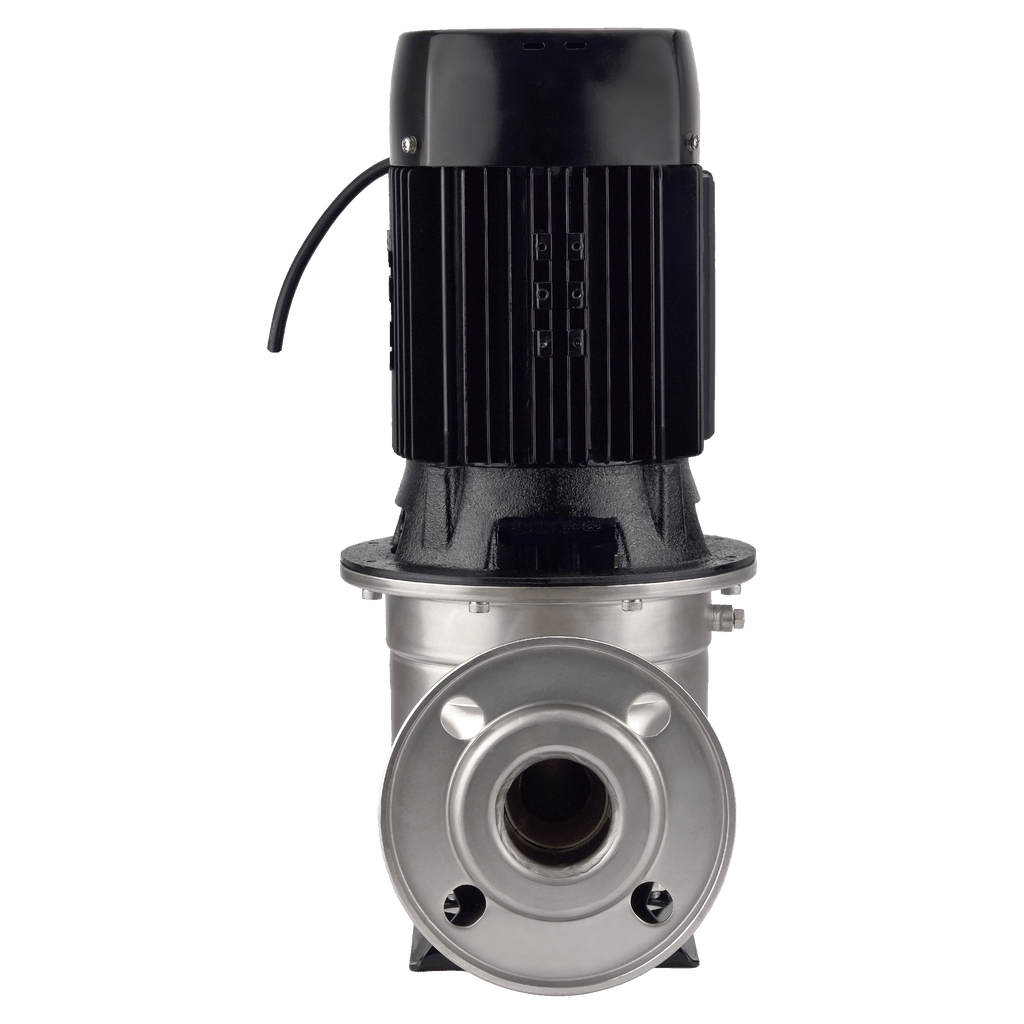

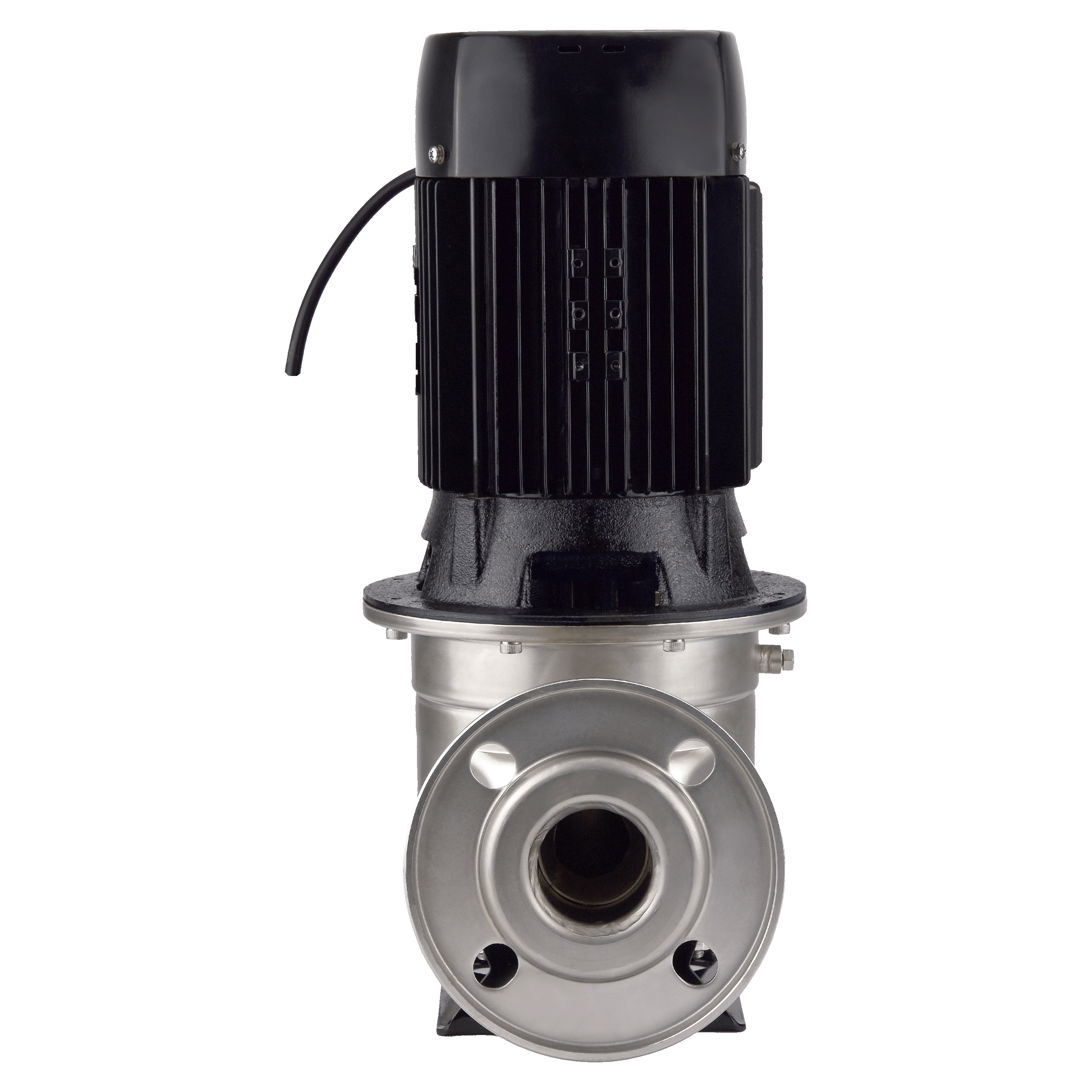

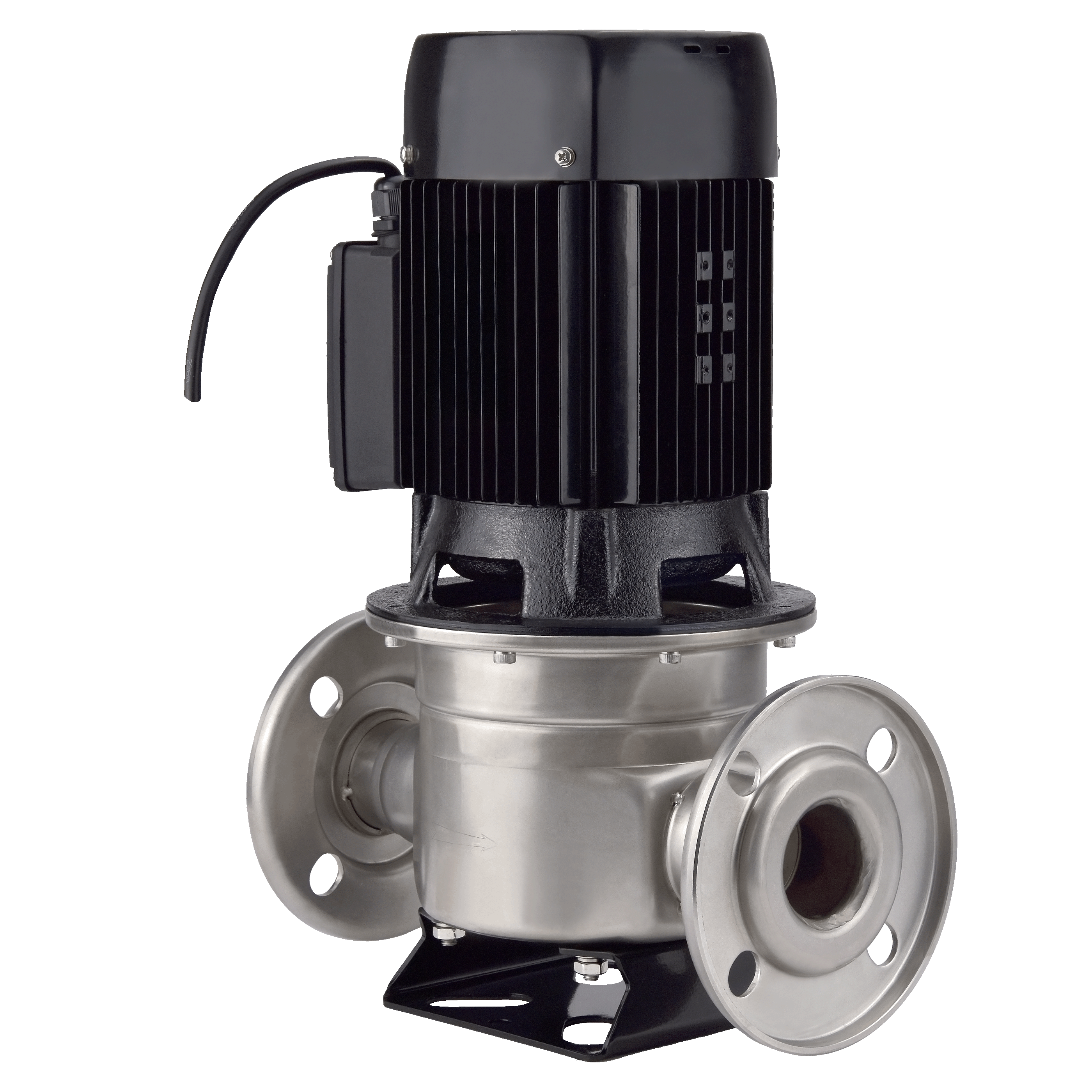

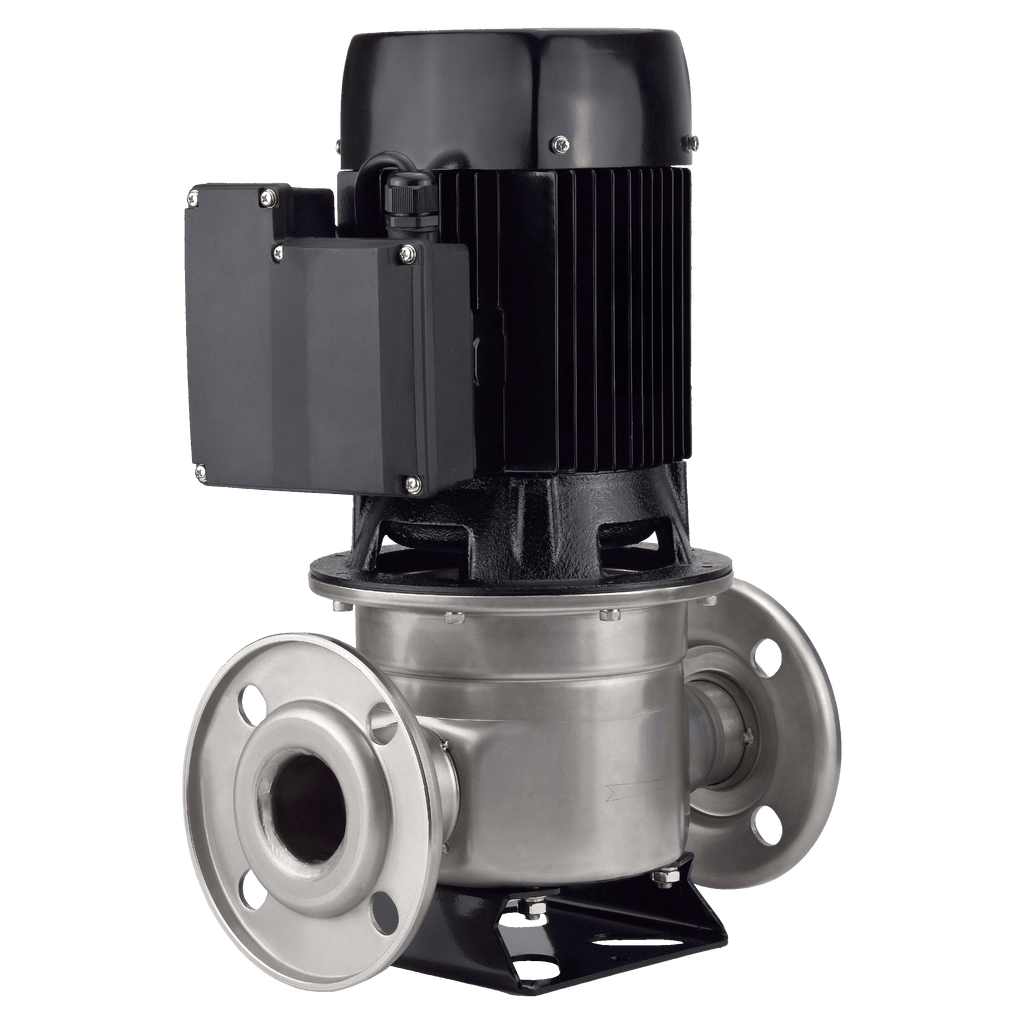

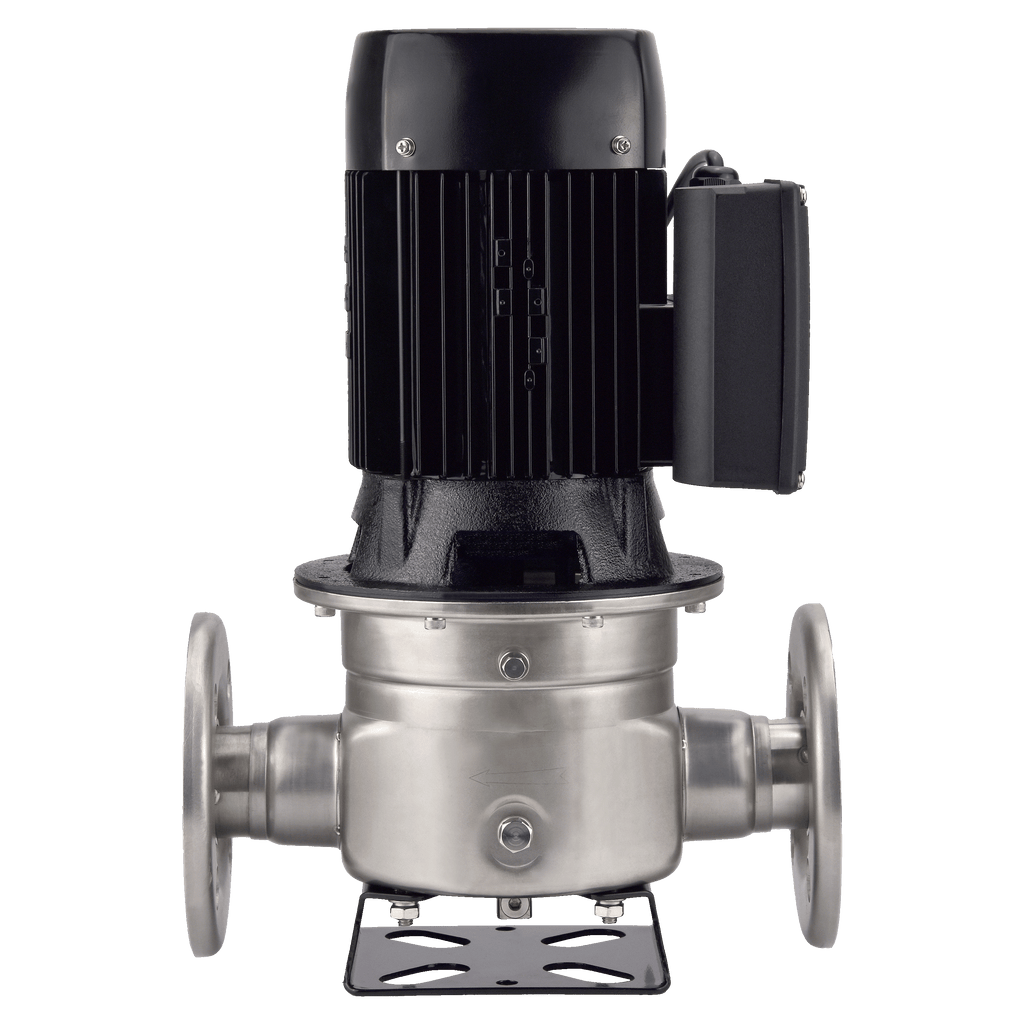

IGDL 50-16-1,1 (1~230 В) — многоступенчатый циркуляционный насос in-line
Насос IGDL 50-16-1,1 марки IBO — это эффективный многоступенчатый насос для холодной и горячей воды, предназначенный для подачи и повышения давления в системах водоснабжения, отопления и промышленности — везде, где требуется надёжная циркуляция воды в широком диапазоне температур.
Для кого
- Монтажники и подрядные организации — проверенное решение для строительства и модернизации систем водоснабжения, отопления и HVAC в жилых и коммерческих зданиях, гарантирующее стабильные рабочие параметры.
- Управляющие многоквартирными домами и коммерческими объектами — эффективное повышение давления воды и обеспечение комфорта пользователей в высотных зданиях, а также в разветвлённых системах горячего и холодного водоснабжения.
- Промышленность и производственные предприятия — надёжная циркуляция сред в технологических системах, контурах охлаждения и подачи воды в котлы с использованием насоса с высокой энергетической эффективностью.
- Фермеры и сельскохозяйственные предприятия — возможность использования в системах орошения, водоснабжения и контурах, поддерживающих работу технологического оборудования.
Применение
- Системы водоснабжения и повышения давления в высотных зданиях, подача воды в системы водоснабжения и контуры распределения хозяйственно-бытовой воды.
- Системы HVAC и отопления, включая циркуляцию холодной и горячей воды в контурах центрального отопления и горячего водоснабжения, взаимодействие с теплообменниками и вентиляционными установками.
- Промышленные системы циркуляции, технологические контуры оборота технической воды, а также системы, поддерживающие работу производственного оборудования.
- Сельскохозяйственное орошение, системы полива, а также транспортировка чистой воды из накопителей, резервуаров и систем хранения.
Насос подходит для любых систем, где требуется надёжная циркуляция чистой воды для бытовых, промышленных, отопительных и ирригационных целей. Насос не предназначен для водоподготовки — при использовании для задач, требующих питьевой воды, рекомендуем обеспечить соответствующую подготовку.
Характеристики IGDL 50-16-1,1 — описание и технические данные
Насос разработан для работы в системах, требующих как высокой эффективности, так и устойчивости к повышенным температурам рабочей среды. Может работать с холодной и горячей водой при условии, что среда не содержит волокон и твёрдых частиц, а горячая вода относится к мягкой воде — с низким содержанием растворимых соединений кальция и магния.
Конструкция и материалы
Конструкция выполнена из прочных материалов, обеспечивающих длительную и безотказную эксплуатацию. Корпус насоса, диффузор, промежуточная стенка и задняя крышка изготовлены из нержавеющей стали AISI 304, что гарантирует высокую коррозионную стойкость и обеспечивает безопасную работу с хозяйственно-питьевой водой, в том числе в системах ГВС. Корпус двигателя изготовлен из алюминия, благодаря чему устройство сочетает эффективный отвод тепла с относительно небольшой массой.
- Корпус двигателя: алюминий.
- Задняя крышка, промежуточная стенка, диффузор, корпус насоса: нержавеющая сталь AISI 304.
- Опора корпуса насоса: сталь.
- Механическое уплотнение: графит, карбид кремния, уплотнение FKM (устойчивое к повышенным температурам и воздействию многих рабочих сред).
Благодаря применению высококачественного механического уплотнения с элементами из графита и карбида кремния, а также уплотнением FKM, насос надёжно защищён от утечек и предназначен для работы с рабочей средой повышенной температуры при сохранении высокой герметичности.
Двигатель и электрические параметры
Насос оснащён высокоэффективным электродвигателем класса энергоэффективности IE3, что обеспечивает снижение энергопотребления при сохранении требуемых рабочих параметров. Двигатель имеет степень защиты IP55, обеспечивающую эффективную защиту от проникновения пыли и воздействия струй воды, а также класс изоляции F, допускающий работу при повышенной температуре обмоток. Режим работы двигателя предназначен для непрерывной эксплуатации в типовых системах водоснабжения и отопления.
- Высокоэффективный двигатель: класс энергоэффективности IE3.
- Электропитание: 1~230 В, 50 Гц.
- Степень защиты: IP55.
- Класс изоляции: F.
- Режим работы: непрерывный.
Условия работы и эксплуатационные параметры
Насос предназначен для работы с чистой водой без волокон, песка и других твёрдых частиц, что имеет ключевое значение для защиты гидравлических элементов и уплотнений. При работе с горячей водой требуется мягкая вода, что снижает риск образования накипи и продлевает срок службы насоса и системы.
- Рабочая среда: чистая вода без волокон и твёрдых частиц.
- Горячая вода: требуется мягкая вода (с низким содержанием растворимых соединений кальция и магния).
Для обеспечения безотказной работы и предотвращения кавитации необходимо поддерживать минимальное давление на входе со стороны всасывания в зависимости от температуры рабочей среды: при температуре до 75 °C — 0,4 бар (4 м водяного столба), а при температуре 90 °C — 0,7 бар (7 м водяного столба). Значения давления на входе и высоту монтажа относительно уровня воды необходимо каждый раз проверять на этапе проектирования системы с учётом потерь давления и особенностей источника питания.
Монтаж и эксплуатация
Насос следует устанавливать так, чтобы обеспечить удобный доступ для обслуживания, устойчивое основание и правильное удаление воздуха из системы. Перед запуском системы необходимо убедиться, что рабочая среда соответствует требованиям производителя и соблюдены требуемые значения минимального давления подпора на стороне всасывания. Рекомендуется использовать запорные клапаны, сетчатые фильтры и защитную арматуру, подобранные с учётом требований конкретной системы.
При длительной эксплуатации рекомендуется периодически осматривать систему, проверять её герметичность, состояние уплотнений и электрические параметры двигателя. Регулярное техническое обслуживание в соответствии с инструкцией по эксплуатации позволяет на протяжении многих лет поддерживать высокую гидравлическую и электрическую эффективность устройства.
IBO – гарантия производителя 24 месяца (2 года). Гарантийное и постгарантийное обслуживание обеспечивает Dambat.
Dambat – надёжный производитель насосов и гидротехнического оборудования с сертификатами качества.
Часто задаваемые вопросы (FAQ) – циркуляционный насос IGDL 50-16-1,1
Для каких систем лучше всего подходит насос IGDL 50-16-1,1?
Насос рекомендуется для систем водоснабжения, повышения давления в высотных зданиях, систем HVAC и отопления, включая контуры отопления и ГВС, а также промышленных циркуляционных систем, в которых рабочей средой является чистая вода.
Может ли насос IGDL 50-16-1,1 работать с горячей водой, в том числе в контуре ГВС?
Да, благодаря конструкции с элементами из нержавеющей стали AISI 304 и уплотнением, устойчивым к повышенной температуре, насос подходит для циркуляции горячей воды, в том числе в системах ГВС, при условии соблюдения требований к качеству и жёсткости воды. Однако насос не является устройством для очистки воды.
Каковы требования к давлению подпора на стороне всасывания?
При температуре рабочей среды до 75°C минимальное давление подпора на стороне всасывания составляет 0,4 бара при высоте водяного столба 4 м. При температуре 90°C необходимое минимальное давление подпора составляет 0,7 бара при высоте водяного столба 7 м.
Как ухаживать за насосом IGDL 50-16-1,1 во время эксплуатации?
Основой правильной эксплуатации является работа с чистой водой, периодический контроль фильтров, герметичности системы и электрических параметров двигателя, а также соблюдение рекомендаций инструкции по эксплуатации. В системах с горячей водой рекомендуется контролировать её жёсткость и состояние уплотнений.
Где можно купить циркуляционный насос IGDL 50-16-1,1?
Dambat не осуществляет прямые продажи. Насос IGDL 50-16-1,1 доступен у наших торговых партнёров, в оптовых магазинах инженерного оборудования и у авторизованных онлайн-дистрибьюторов.
Распространяется ли на насос IGDL 50-16-1,1 гарантия производителя?
IBO – гарантия производителя 24 месяца (2 года). Гарантийное и постгарантийное обслуживание обеспечивает Dambat.
- Мощность: 1.1 кВт,
- Питание: 1~230 В,
- Частота: 50 Гц,
- Потребляемый ток: 6.35 А,
- Скорость двигателя: 2900 об./мин.,
- Размеры: 455/310/210 мм
- Вес: 19.6 кг,
Скачайте: Karta_IGDL_pompa_obiegowa.pdf
