Supapele de verificare a mingii sunt dispozitive care protejează conductele de presiune împotriva feedback -ului nedorit. Cele mai frecvent utilizate la descărcările din stațiile de pompare ale canalizării interne și în pompele de apăprecipitaţii. Construcția și performanța materialului permit utilizarea pe scară largă în instalațiile din interiorul rezervoarelor stației de pompare, pe conductele de transmisie de suprafață, precum și pentru utilizare în subteran atât în poziție verticală, cât și în poziție verticalăși orizontal (cu direcția corectă a fluxului).
Caracteristici:
• Fluxul complet de flux
• auto -curățare a mingii
• Presiune scăzută de etanșare
• Metoda de asamblare verticală și orizontală
• Muncă tăcută
• Cameră de inspecție pentru curățare și înlocuire a mingii
Date tehnice:
- Produsele îndeplinesc cerințele standardelor:
- EN1092-2 PN16 și AS4087, AS4087 (AS2129 Tabelul E),
- ISO 228-1 în raport cu firele BSP,
- Categoria A standard ISO5208,
- EN558-1 Seria 48 (DIN3202 F6).
-
Domeniul de aplicare al supapelor filetate: de la DN25 (1 ") până la DN65 (2-1/2 ").
- Gama de supape de guler Diametre: de la DN50 la DN100.
- Presiune maximă de lucru: 16 bar.
- Feedback minim garanție etanșeitate: de la 0,3 la 0,5 bar.
- Presiune testată:
- Pentru o priză cu o minge: 1,1 × presiune normală,
- - Pentru corp: 1,5 × presiune normală.
-
Gama de utilizare la temperaturi de 10-80 ° C.
-
Lungimea clădirii valvei și dimensiunile conexiunii Gulerele și firele îndeplinesc cerințele standardelor menționate mai sus.
-
Direcția corectă a fluxului de lichid prin supapă definește Săgeată pe corp.
-
Construcție durabilă și simplă, garantează pe termen lung necaz -acțiune.
-
Închiderea supapei (orb) este o bilă netedă acoperită Strat rezistent la EPDM. Prin rotirea liberă a mingii din cuib, care este locul în care mingea intră sub influența fluxului de lichid, mingea este curățată de fracția solidă ridicată de mediu.
-
Valvele au o revizuire închisă cu șuruburi pentru inspecție și curățare convenabilă în cazul conținutului anormal de canalizare.
|

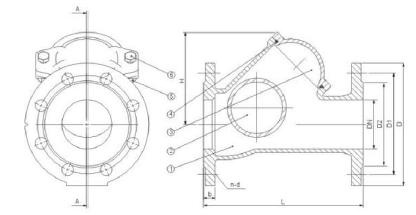

Dimensiuni conform EN1092-2 PN16
|
|
DN
|
L
|
D.
|
D1
|
D2
|
N-d
|
b
|
H
|
|
DN50 PN16
|
200
|
165
|
125
|
99
|
4 - 19
|
19
|
100
|
|
DN65 PN16
|
240
|
185
|
145
|
118
|
4 - 19
|
19
|
125
|
|
DN80 PN16
|
260
|
200
|
160
|
132
|
8 - 19
|
19
|
136
|
|
DN100 PN16
|
300
|
220
|
180
|
152
|
8 - 19
|
19
|
185
|
Materiale:
- Corp: fontă servoid,
- Glonț: oțel/NBR,
- Oring: EPDM,
- Capac de inspecție: fontă sferoidă,
- Șurub: AISI 304 Oțel inoxidabil,
- Nut: AISI 304 Oțel inoxidabil,
- Tampon: AISI 304 Oțel inoxidabil.
