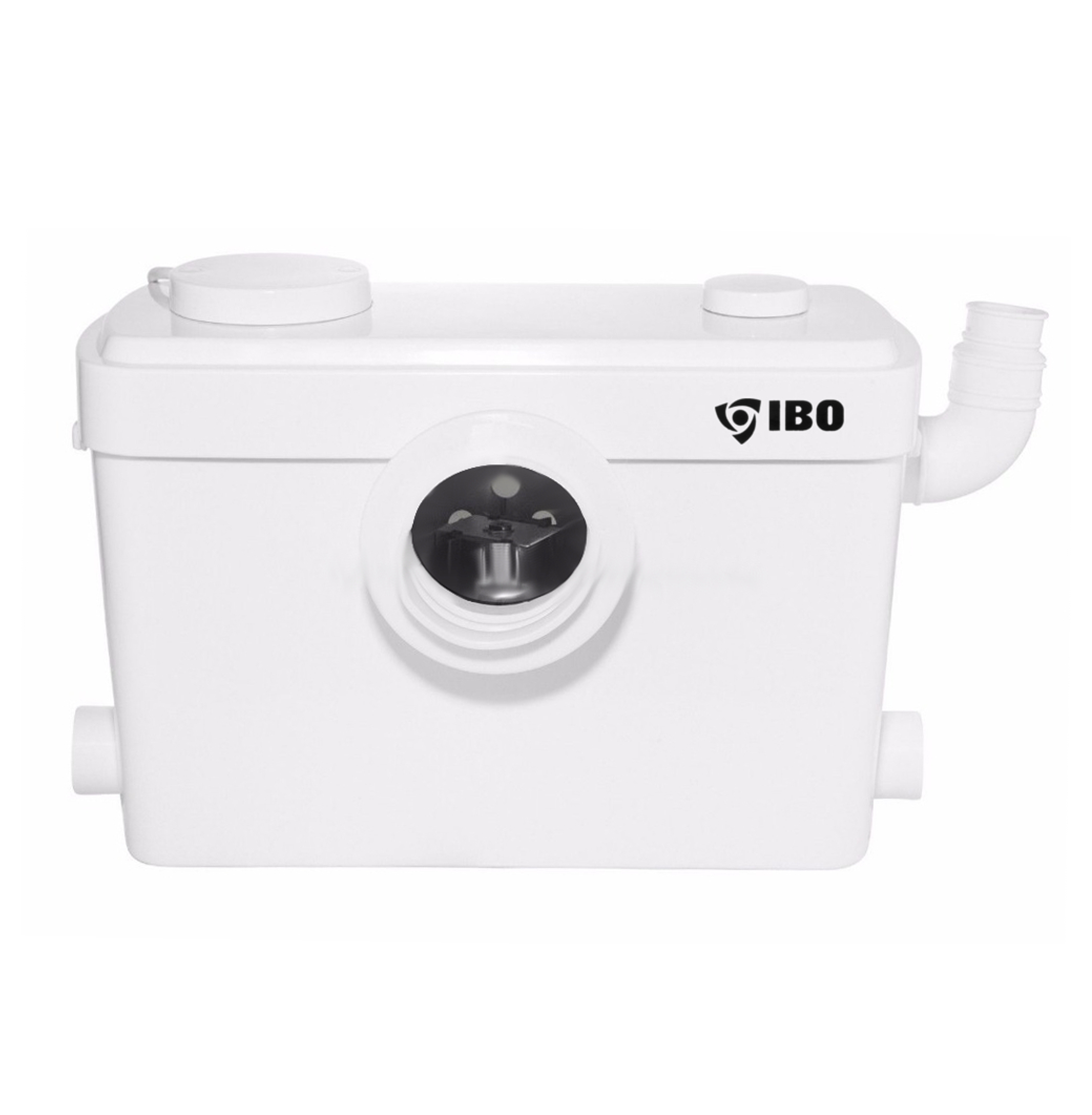

SANIBO 5, 0,6 kW, 230 V — WC-szivattyú darálóval gravitációs szennyvízelvezetés nélküli fürdőszobákhoz
A SANIBO 5 teljesen automatikus WC-darálós szivattyú, amely WC-k és további szaniterek szennyvizének elvezetésére szolgál olyan helyeken, ahol nincs hozzáférés gravitációs szennyvízcsatornához. A három bemenet, a kézi indítást is lehetővé tevő úszókapcsoló, valamint a rozsdamentes acélból készült motorház, kosár és daráló megbízható alapot biztosítanak kompakt szennyvízátemelők kialakításához lakóépületekben.
Kinek (B2B)
- Víz- és csatornaszerelési kivitelező cégek — készülék háztartási szennyvíz átemelőinek kialakításához olyan fürdőszobákban, amelyek a szennyvízcsatorna felszálló vezetékének szintje alatt vagy attól távol helyezkednek el.
- Fürdőszoba-szerelők és felújítócsapatok — WC-darálós szivattyú pincék, padlások és egyéb helyiségek szaniteregységekké alakításához, új felszálló vezetékek kiépítése nélkül.
- Épületgépészeti tervezők — katalógus szerinti WC-darálós szivattyú Hmax 9,5 m és Qmax 150 l/min értékkel, meghatározott pH-tartománnyal és elektromos paraméterekkel, amely megkönnyíti a kiválasztást a műszaki dokumentációban.
- Nagykereskedések és szaküzletek — a SANIBO sorozat legismertebb modellje, teljes szerelési tartozékkészlettel és a szabványos WC-khez megfelelő, 100 mm-es fő bemenettel.
- Lakóépületek üzemeltetési részlegei — kész megoldás helyi szaniterkorszerűsítésekhez és az elhasználódott WC-darálós szivattyúk cseréjéhez.
Alkalmazás
A SANIBO 5 szivattyúk szerves szennyeződéseket tartalmazó víz (ürülék és toalettpapír) szivattyúzására szolgálnak WC-kből, valamint mosdókagylók, fürdőkádak, zuhanyzók és mosógépek szennyezett vizének elvezetésére háztartásokban. A megoldás mindenhol megfelelő, ahol a szaniterek a létesítmény szennyvízelvezetési szintje alatt vagy a szennyvízcsatorna felszálló vezetékétől jelentős távolságra találhatók.
A tipikus alkalmazási területek közé tartoznak az átalakított pincék, beépített padlások és egyéb, fürdőszobává alakított lakóhelyiségek, ahol műszakilag nincs lehetőség a gravitációs szennyvízcsatornára való csatlakozásra. A készülék nem középületekhez és nem kereskedelmi létesítményekben, például gyártóüzemekben, vendéglátóhelyeken vagy szolgáltatóegységekben történő használatra készült.
Kiszolgálható szaniterberendezések
A SANIBO 5 WC-t, mosdót, zuhanyt vagy zuhanytálcát, kádat és mosógépet szolgál ki. A szivattyúhoz mosogatógépet nem szabad csatlakoztatni — az olyan hőmérsékletű vizet vezet el, amely meghaladja a készülék megengedett üzemi tartományát.
Jellemzők, leírás és műszaki adatok
A SANIBO 5 fürdőszobai szennyvízátemelő három bemenettel rendelkezik: a WC-hez kialakított fő, 100 mm-es bemenettel, két 40 mm-es csatlakozóval zuhanytálcához vagy mosdóhoz, valamint egy 40 mm-es nyomóági kimenettel. A nem használt bemenetek a mellékelt dugókkal lezárhatók, így ugyanaz a készülék teljes szaniterblokk, illetve WC nélküli berendezés kiszolgálására is alkalmas.
A szivattyú úszókapcsolónak köszönhetően automatikusan működik: a kamra feltöltődésekor a motor magától elindul, a működési ciklus pedig körülbelül 8 másodpercig tart. A készülék kézzel is elindítható. A 600 W teljesítményű, 230 V / 50 Hz hálózatról táplált, 16 µF / 450 V kondenzátorral működő motort termikus kapcsoló védi, amely túlmelegedés esetén megszakítja az áramellátást.
A körülbelül 6 liter űrtartalmú tartály darálórendszerrel működik együtt. A katalóguslap szerint a maximális teljesítmény 150 l/min, a maximális emelőmagasság pedig 9,5 m; a vízszintes nyomóvezeték maximális hossza 60 m, azonban minden könyök és szelep 1 m emelőmagasságnak számít. Az emelőmagasság növekedésével a maximális vízszintes távolság csökken: 9 m esetén körülbelül 10 m, 4 m esetén pedig körülbelül 60 m.
A szivattyú 4–9 közötti pH-jú folyadékkal üzemeltethető, ami megfelel a háztartási szennyvíz tipikus paramétereinek. A folyadék megengedett hőmérséklete folyamatos működés esetén 45°C, rövid ideig pedig, 60 másodpercig, legfeljebb 60°C. A motorház, a kosár és a daráló rozsdamentes acélból készült, ami növeli a hidraulikus rendszer korrózióállóságát.

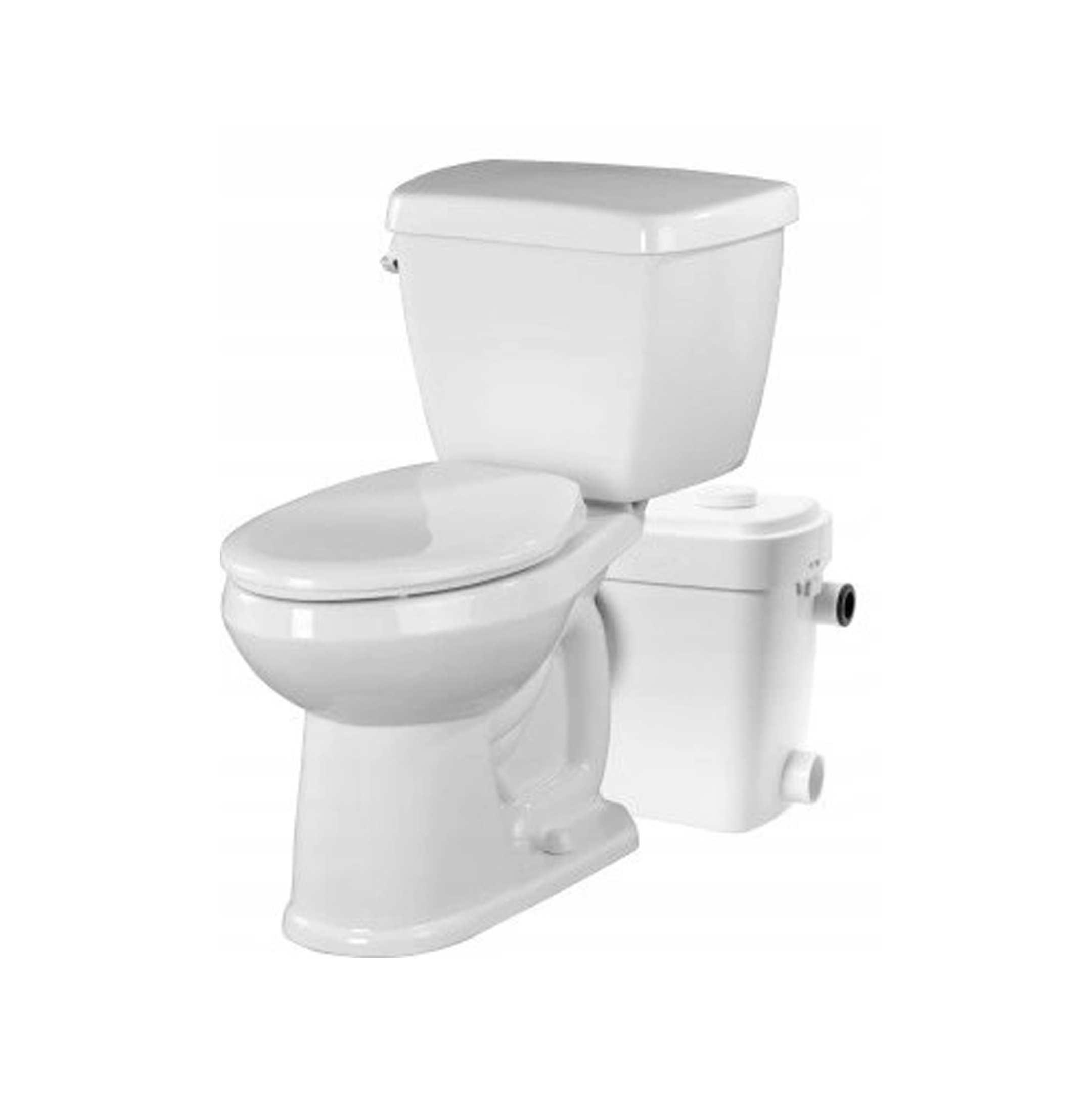

A SANIBO 5 vízszintes kimenetű WC-csészével való együttműködésre készült. A készülék nem szivattyúzhat hosszú szálú szennyeződéseket, abrazív anyagokat (homokot, építési port), kőolajszármazékokat, maró vagy gyúlékony anyagokat, illetve sós vizet tartalmazó folyadékokat. Egészségügyi betétek, tamponok, törlőkendők, szövetdarabok, valamint fa-, fém- és műanyag tárgyak juttatása a rendszerbe a készülék eltömődéséhez vezet; ilyen esetben a javítás kizárólag térítés ellenében történik.
- Készüléktípus: automata WC-darálós szivattyú háztartási szennyvízhez.
- Modell: SANIBO 5 (0,6 kW, 230 V).
- Motor teljesítménye: 600 W.
- Tápellátás: 230 V / 50 Hz.
- Kondenzátor: 16 µF / 450 V.
- Maximális teljesítmény (Qmax): legfeljebb 150 l/min.
- Maximális emelőmagasság (Hmax): legfeljebb 9,5 m.
- Maximális vízszintes nyomótávolság: legfeljebb 60 m.
- Tartálykapacitás: körülbelül 6 l.
- Munkaciklus: kb. 8 s.
- A folyadék maximális hőmérséklete: folyamatos üzem esetén 45°C, rövid ideig, 60 másodpercig 60°C.
- A folyadék pH-tartománya: 4–9.
- A burkolat védettségi foka (IP): IP44.
- Csatlakozások: 100 mm-es fő bemenet (WC), 2 db 40 mm-es oldalsó bemenet, 40 mm-es nyomóág.
- Méretek (cm) hosszúság/magasság/szélesség: 44 / 29 / 18.
- Nettó tömeg: kb. 6,6 kg.
- Szállított közeg: WC-ből származó szerves szennyvíz (széklet + WC-papír), valamint szaniterberendezésekből származó szürkevíz.
- Védőfelszereltség: beépített motorhővédelem.
- Alkalmazási terület: kizárólag háztartásokban, középületek és kereskedelmi létesítmények, valamint kereskedelmi rendszerek nélkül.
A készlet tartalma
- SANIBO 5 darálós szivattyúval — 1 db
- 28 mm / 32 mm-es kimeneti csatlakozó könyök — 1 db
- Ø40 mm-es gumimandzsetták a bemenetek csatlakoztatásához — 2 db
- Bilincsek (acél szorítópántok) — 3 db
- A szivattyú padlóhoz rögzítésére szolgáló idomok — 2 db
- Rögzítőcsavarok — 2 db
- Ø40 mm-es záródugók a nem használt bemenetek lezárásához — 2 db
- Használati útmutató garanciajeggyel együtt — 1 db
GYIK — SANIBO 5 WC-darálós szivattyú (B2B)
Mely B2B értékesítési csatornákban érdemes a SANIBO 5-öt kínálni?
Értékesítési profil és tipikus projektek BONTSA KI
A SANIBO 5 a sorozat alapmodellje, amelyet olyan szerelvény-nagykereskedésekben és szaniterüzletekben kínálnak, amelyek lakóépületek fürdőszobáit kivitelező szerelőcsapatokat szolgálnak ki. Elsősorban pincék és padlások átalakításánál, valamint régebbi WC-darálós szivattyúk cseréjénél választják, amikor kulcsfontosságú a 100 mm-es fő bemenet.
Milyen szennyvízrendszerekhez készült a SANIBO 5, és hol nem szabad használni?
Ajánlott és kizárt alkalmazások BONTSA KI
A SANIBO 5 háztartásokban keletkező kommunális szennyvíz átszivattyúzására szolgál, amikor a toalett, a zuhanytálca vagy a mosdókagyló a gravitációs szennyvízcsatorna szintje alatt vagy attól távol helyezkedik el. A használati útmutató kizárja a szivattyú alkalmazását közhasználatú létesítményekben, valamint kereskedelmi — termelő-, vendéglátó- és szolgáltatóipari — berendezésekben.
Milyen közeg, pH-tartomány és hőmérséklet megengedett a SANIBO 5 esetében?
A szennyvíz típusa és az üzemeltetési korlátozások BONTSA KI
A szivattyú kezeli a toalettből származó szerves szennyvizet (ürüléket és toalettpapírt), valamint a mosdókagylókból, fürdőkádakból, zuhanyzókból és mosógépekből származó szennyvizet, ha a folyadék pH-értéke 4–9 között van. A folyadék megengedett hőmérséklete folyamatos üzem esetén 45 °C, rövid ideig pedig 60 °C 60 másodpercig. A közeg nem tartalmazhat rostos, koptató szennyeződéseket vagy kőolajszármazékokat.
Melyek a SANIBO 5 legfontosabb üzemi paraméterei a tervezők és a szerelők számára?
Teljesítmény, Hmax, Qmax, hőmérséklet és IP BONTSA KI
A műszaki adatok szerint a teljesítmény 600 W 230 V / 50 Hz tápellátás mellett, a maximális szállítási teljesítmény 150 l/perc, a maximális emelőmagasság pedig 9,5 m, körülbelül 6 l-es tartálykapacitás mellett. A készülék IP44 védettségi fokozattal rendelkezik, a motor pedig beépített hővédelemmel van ellátva.
Hogyan kell vezetni a csővezetékeket és kialakítani a lejtéseket, hogy a SANIBO 5 rendszer megfelelően működjön?
Lejtések, csővezeték-hosszak és felszerelés BONTSA KI
A rendszer vízszintes szakaszait 0,5–1%-os lejtéssel kell lefektetni, a zuhanytálca lefolyójának pedig legalább 130 mm-rel a padlószint felett kell elhelyezkednie. A vízszintes nyomóág maximális hossza 60 m, miközben minden könyök és minden szelep 1 m emelőmagasságnak felel meg; az emelőmagasság növekedésével a megengedett vízszintes szakaszhossz csökken. A nyomócső nem lehet a szifonnal azonos magasságban.
Mire kell figyelni a SANIBO 5 felszerelésekor és későbbi szervizelésekor?
A felszerelés helye és a rendszer előkészítése BONTSA KI
A szivattyút ugyanabban a helyiségben kell felszerelni, ahol a csatlakoztatott szaniterberendezések találhatók, biztosítva a hozzáférést a burkolathoz, a csatlakozócsonkokhoz és a szervizelemekhez, valamint a mellékelt idomokkal a padlóhoz rögzítve. Az első üzembe helyezés előtt a szivattyúkamrának üresnek kell lennie — ellenőrizni kell, hogy nem maradt-e benne szerelési tartozék. Minden karbantartási művelet előtt le kell választani a tápellátást.
A Dambat megbízható lengyel szivattyú- és hidrotechnikai berendezésgyártó, minőségi tanúsítványokkal.
- Teljesítmény: 0.6 kW,
- Tápellátás: 1~230 V,
- Szállítási teljesítmény: 150.0 l/perc
- Emelőmagasság: 9.5 m
- Frekvencia: 50 Hz,
- Áramfelvétel: A,
- Motorfordulatszám: ford./perc,
- Méretek: 440/290/240 mm
- Tömeg: 7.6 kg,
- Maximális hőmérséklet: 45 °C
- Maximális pillanatnyi hőmérséklet: 60 °C
Letöltés: Instrukcja_IBO_SANIBO_5_PL-EN.pdf
Letöltés: GARAN_Prawny_obowiazek_zapewnienia_zgodnosci_towaru_z_umowa.pdf
