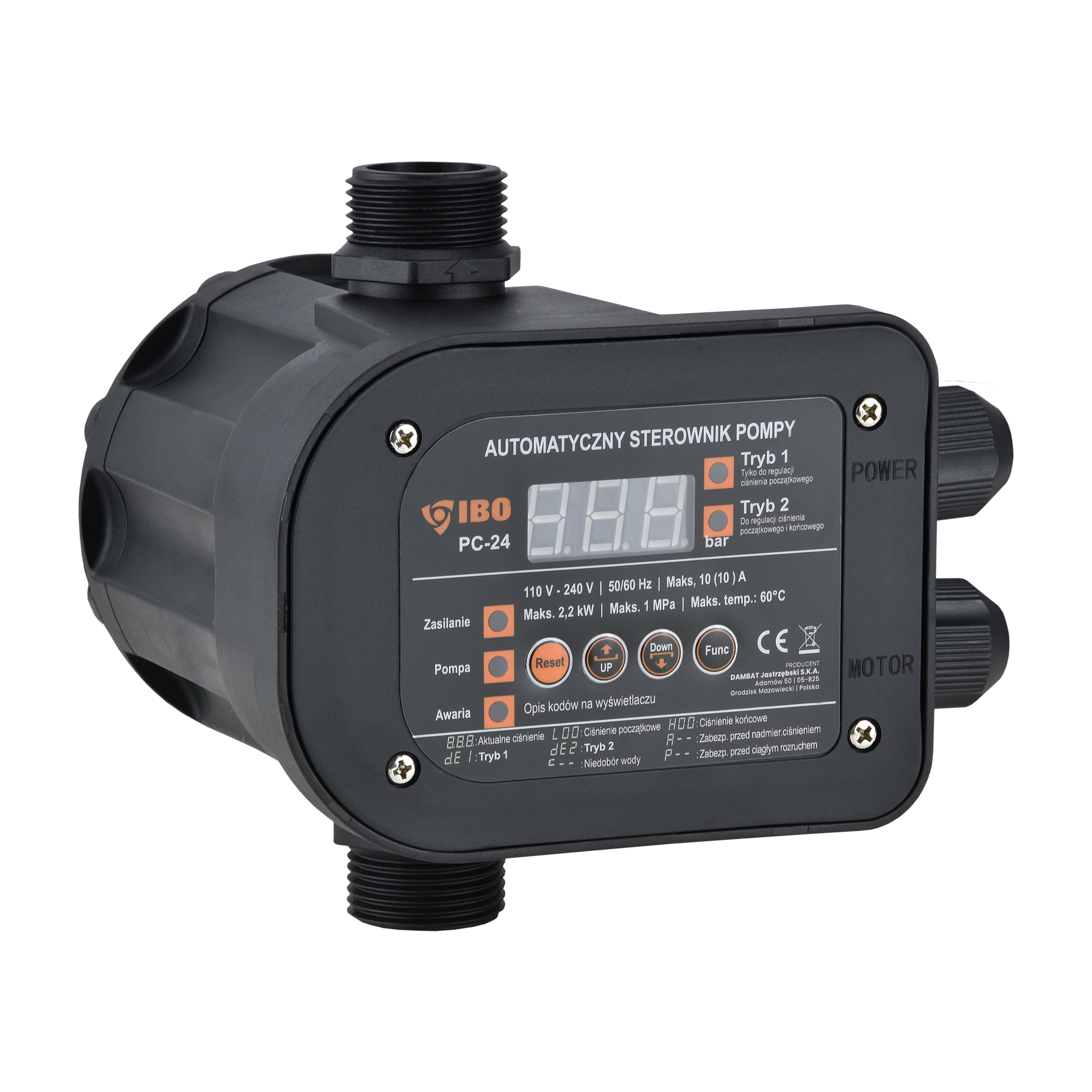

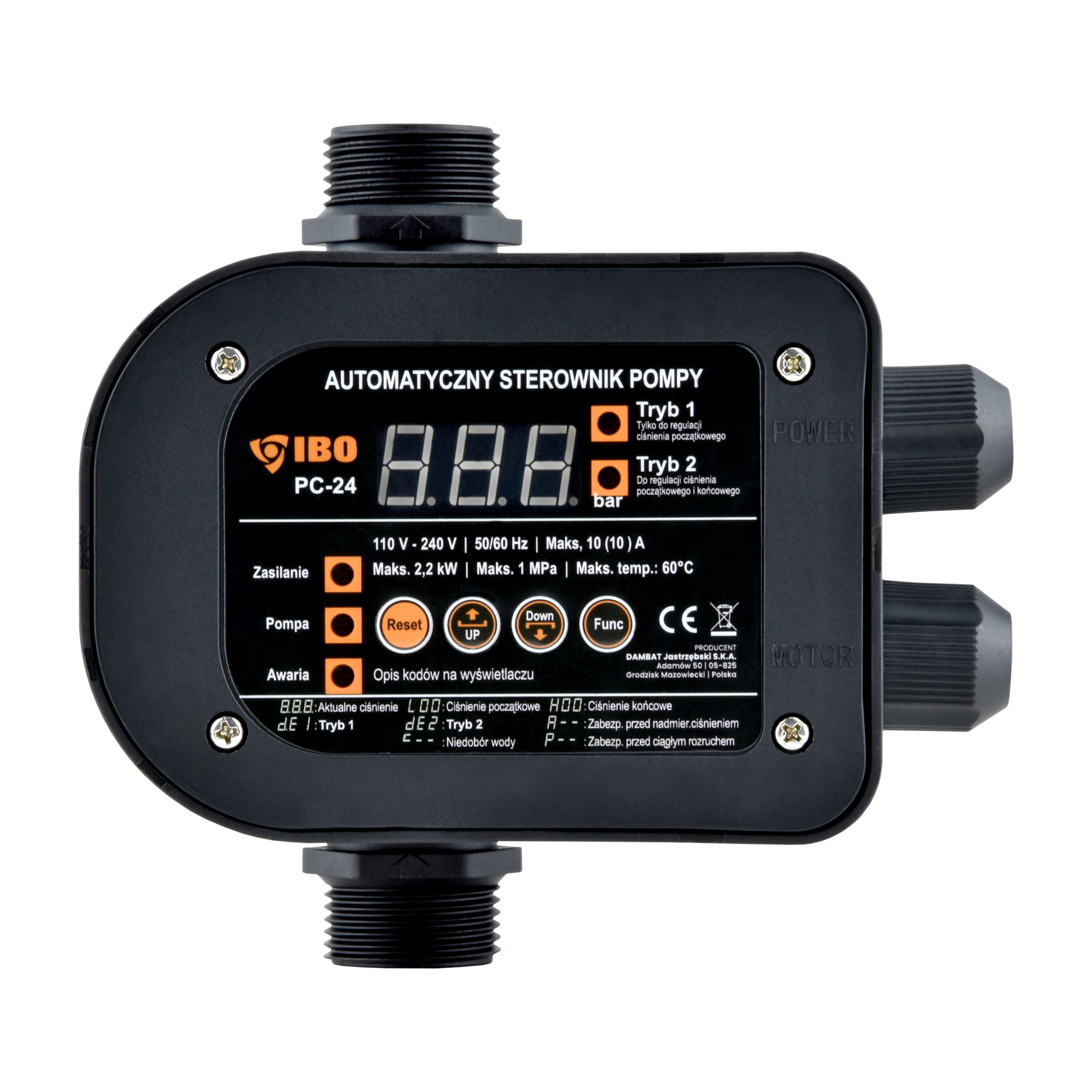

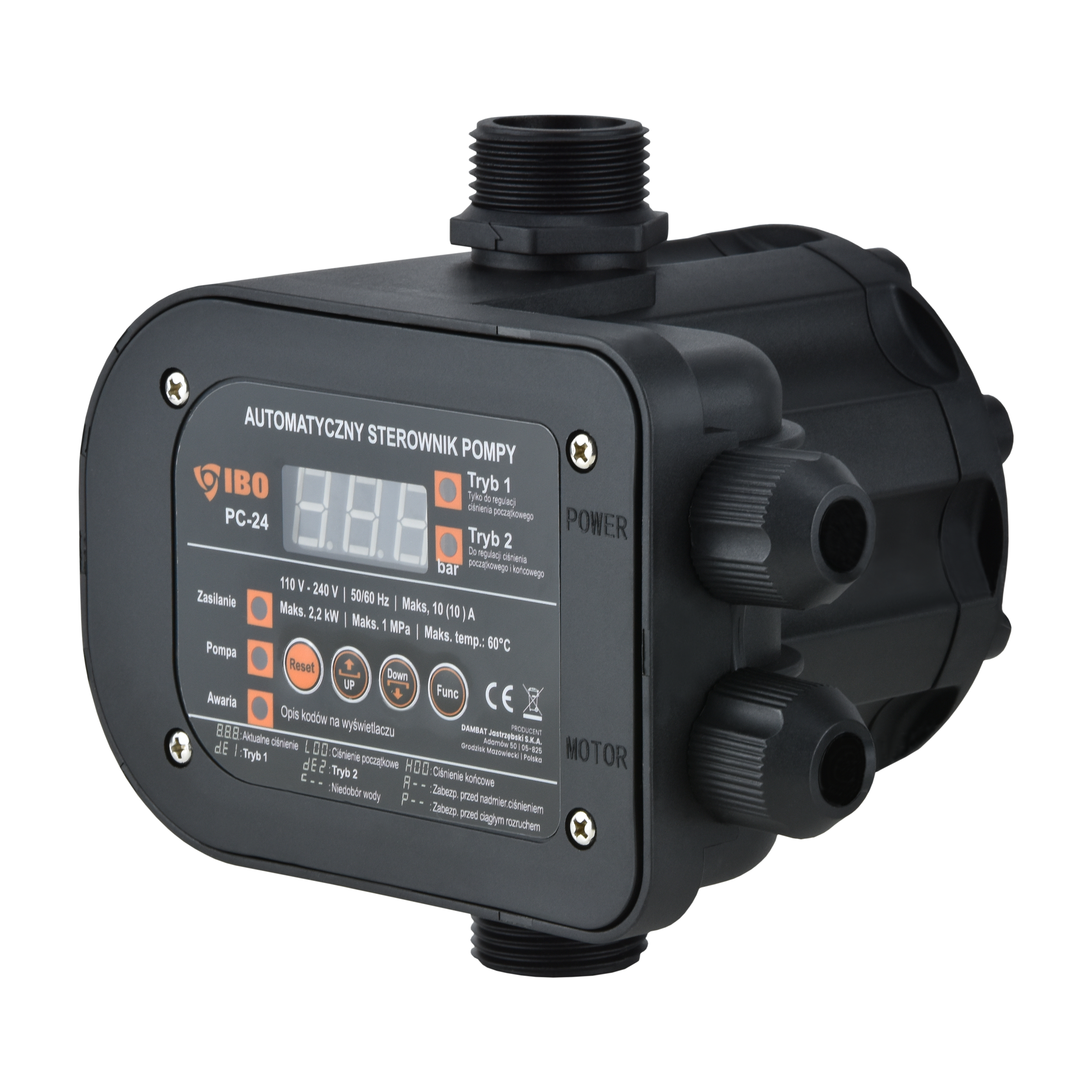

Kontroler PC-24 przeznaczony jest do sterowania pompą poprzez włączanie i wyłączanie urządzenia. Włączanie uzależnione jest od spadku ciśnienia wody w instalacji wodnej poniżej ustawionego na automacie ciśnienia minimalnego oraz od powstania przepływu w rurze, na której zainstalowany jest automat PC-24. Wyłączanie uzależnione jest od zatrzymania przepływu wody w rurze.
Urządzenie włącza pompę przy odkręceniu kranu z wodą lub otwarciu zraszaczy, a wyłącza, gdy kran lub zraszacze zostaną zamknięte. Posiada funkcję ochrony przed suchobiegiem – w przypadku braku wody automat wyłącza pompę, chroniąc ją przed uszkodzeniem.
Urządzenie może być bezpośrednio podłączone do pomp, których silniki nie pobierają więcej niż 30 A podczas pracy. Dodatkowo zabezpiecza instalację przed zalaniem z powodu niewielkich nieszczelności.
PC-24 przeznaczony jest do pracy z czystą wodą bez zanieczyszczeń mechanicznych.
Cechy:
- Wbudowany czujnik ciśnienia
- Wyświetlacz pokazujący ciśnienie w instalacji w czasie rzeczywistym
- Możliwość ustawienia ciśnienia początkowego i końcowego zgodnie z wymaganiami
- Dwa tryby pracy:
-
Tryb 1 (dE1) – tylko ustawienie ciśnienia załączania
-
Tryb 2 (dE2) – ustawienie ciśnienia załączania i wyłączania (wymagany zbiornik)
- Zabezpieczenie przed suchobiegiem
- Zabezpieczenie przed wysokim ciśnieniem
- Automatyczne uruchomienie po zadziałaniu zabezpieczenia przed suchobiegiem
- Montaż pionowy oraz poziomy
- Automatyczne uruchomienie na 10 sekund po upływie 24 godzin – funkcja zabezpieczająca pompę przed blokadą mechaniczną
Instalacja
Przy instalacji należy zwrócić uwagę na kierunek przepływu wody – wskazany jest strzałkami na króćcach. Jeżeli ciśnienie w instalacji przekracza 10 bar, przed urządzeniem należy zainstalować reduktor ciśnienia.
Połączenia z rurami najlepiej uszczelnić taśmą teflonową. Maksymalna wysokość słupa wody nad automatem zależna jest od nastawy ciśnienia włączenia i nie może przekroczyć wartości odpowiadającej temu ciśnieniu. Ciśnienie włączania powinno być dobrane zgodnie z możliwościami pompy.
Aby PC-24 działał prawidłowo, pompa musi być w stanie wytworzyć ciśnienie co najmniej o 1 bar wyższe od ciśnienia włączenia. Minimalna różnica między ciśnieniem włączenia a wyłączenia wynosi 1 bar.
UWAGA: Ze względu na możliwe zakłócenia przepływu, nie należy montować zaworów zwrotnych między pompą a sterownikiem. Urządzenie może być stosowane tylko do współpracy z pompą.
Dane techniczne
- Napięcie / częstotliwość zasilania: AC 220–240 V / 50/60 Hz
- Maks. prąd: 30 (16) A
- Maks. moc sterowanej pompy: 2,2 kW
- Stopień ochrony: IP 65
- Maks. temperatura wody: 40°C
- Dopuszczalne ciśnienie układu: 10 bar
- Wejście i wyjście: 1”
- Ciśnienie załączania: 0,5 – 6,7 bar (tryb 2), 0,8 – 6,7 bar (tryb 1)
- Ciśnienie wyłączania: 0,8 – 7,0 bar
- Maks. ciśnienie: 10 bar
FAQ – Najczęściej zadawane pytania o sterownik PC-24
Do czego służy sterownik PC-24?
Sterownik PC-24 automatycznie uruchamia i zatrzymuje pompę w zależności od spadku ciśnienia wody i pojawienia się przepływu w instalacji. Po otwarciu kranu lub zraszaczy, pompa zostaje włączona, a po ich zamknięciu – wyłączona. Urządzenie zapewnia także ochronę przed suchobiegiem, co zabezpiecza pompę przed uszkodzeniem przy braku wody.
Dla kogo przeznaczony jest sterownik PC-24?
PC-24 przeznaczony jest dla użytkowników domowych, ogrodowych oraz niewielkich instalacji, którzy chcą zautomatyzować pracę pompy wodnej. Urządzenie sprawdzi się tam, gdzie występuje potrzeba płynnej regulacji pracy pompy w zależności od ciśnienia i przepływu wody, a także zabezpieczenia przed pracą na sucho.
Jakie funkcje posiada sterownik PC-24?
PC-24 posiada wbudowany czujnik ciśnienia oraz wyświetlacz pokazujący jego wartość w czasie rzeczywistym. Umożliwia ustawienie ciśnienia załączania i wyłączania, oferuje dwa tryby pracy (tylko załączanie lub załączanie i wyłączanie) oraz automatyczne uruchamianie po 24 godzinach bezczynności, co chroni pompę przed zablokowaniem. Zabezpiecza przed suchobiegiem i nadmiernym ciśnieniem, a jego montaż możliwy jest w pionie i poziomie.
Jak prawidłowo zainstalować sterownik PC-24?
Podczas instalacji należy kierować się oznaczeniami przepływu wody – strzałkami na korpusie. Jeśli ciśnienie w instalacji przekracza 10 bar, przed PC-24 należy zainstalować reduktor ciśnienia. Połączenia należy uszczelniać taśmą teflonową. Nie wolno montować zaworów zwrotnych między pompą a sterownikiem. Pompa powinna być w stanie osiągnąć ciśnienie o minimum 1 bar wyższe niż ustawione ciśnienie załączenia.
