Kontroler SK-30 przeznaczony jest do sterowania pompą poprzez włączanie i wyłączanie urządzenia. Włączanie uzależnione jest od spadku ciśnienia wody w instalacji wodnej poniżej ustawionego na automacie ciśnienia minimalnego oraz od powstania przepływu w rurze, na której zainstalowany jest automat SK-30. Wyłączanie uzależnione jest od zatrzymania przepływu wody w rurze, na której zainstalowany jest automat SK-30.
Urządzenie włącza pompę przy odkręceniu kranu z wodą lub otwarciu zraszaczy, a wyłącza, gdy kran lub zraszacze zostaną zamknięte. Urządzenie posiada funkcje ochrony przed suchobiegiem (pracą pompy bez wody) tzn. w przypadku braku wody w urządzeniu SK-30 automat wyłącza pompę, uniemożliwiając jej zniszczenie. Urządzenie może współpracować bezpośrednio podłączone do pomp, których silniki nie pobierają więcej prądu podczas pracy niż 30 A.
Urządzenie zabezpiecza instalację przed zalaniem z powodu niewielkich nieszczelności.
Urządzenie przeznaczone jest do pracy z czystą wodą bez zanieczyszczeń mechanicznych.
Cechy:
- Wbudowany zawór zwrotny
- Zabezpieczenie przed suchobiegiem

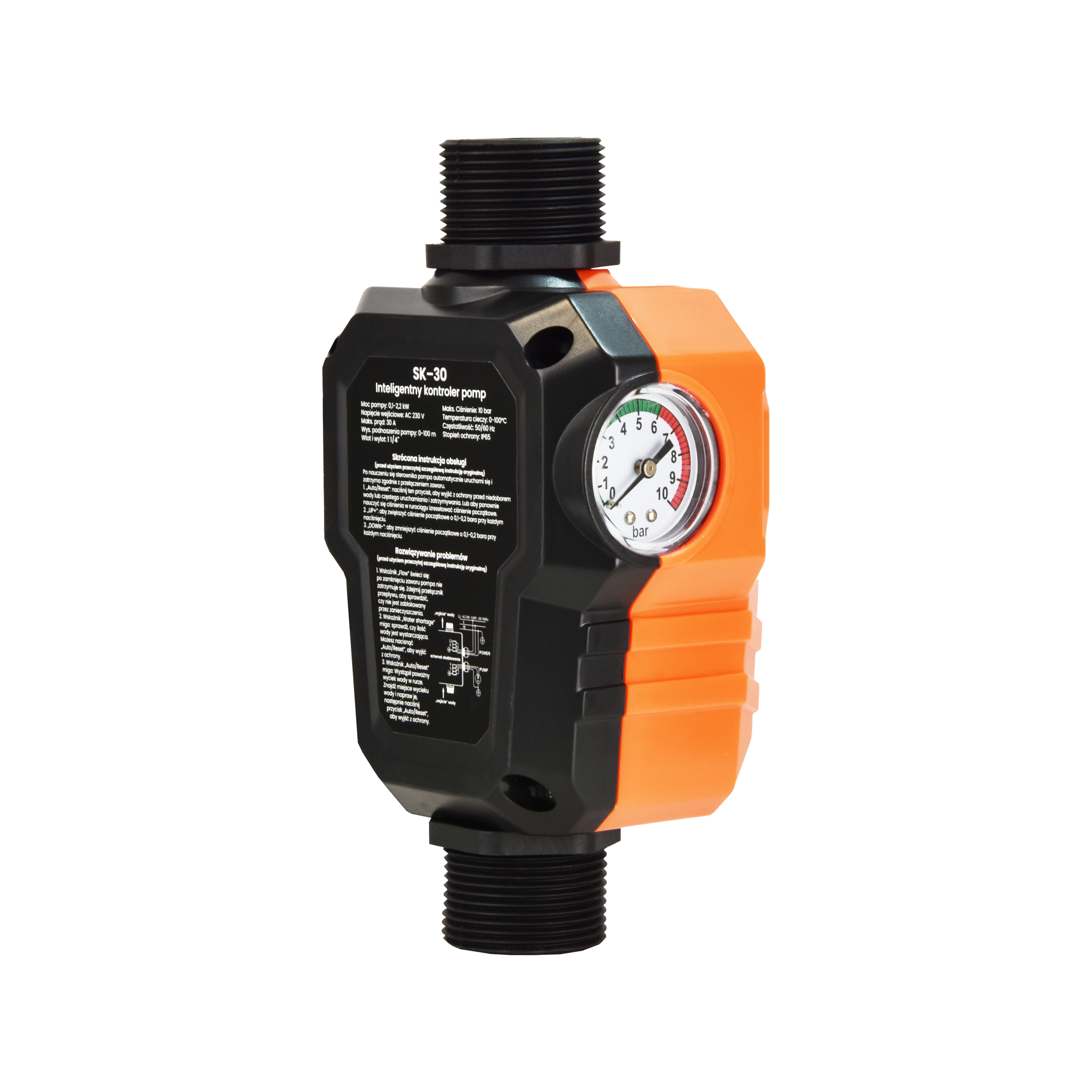

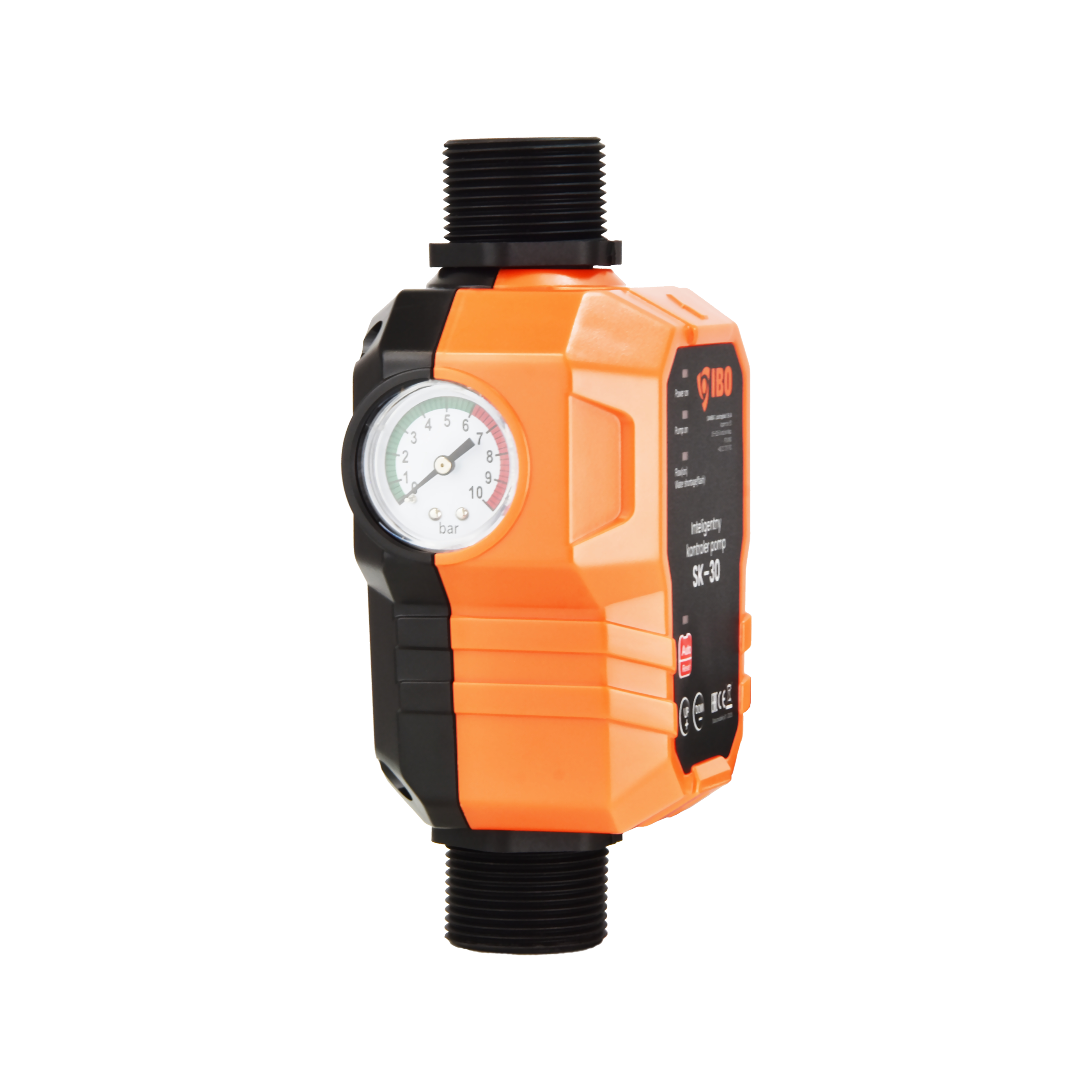

- Wbudowany manometr
- Zabezpieczenie przed przepięciem oraz niskim napięciem
- Manualny włącznik „AUTO / RESET”

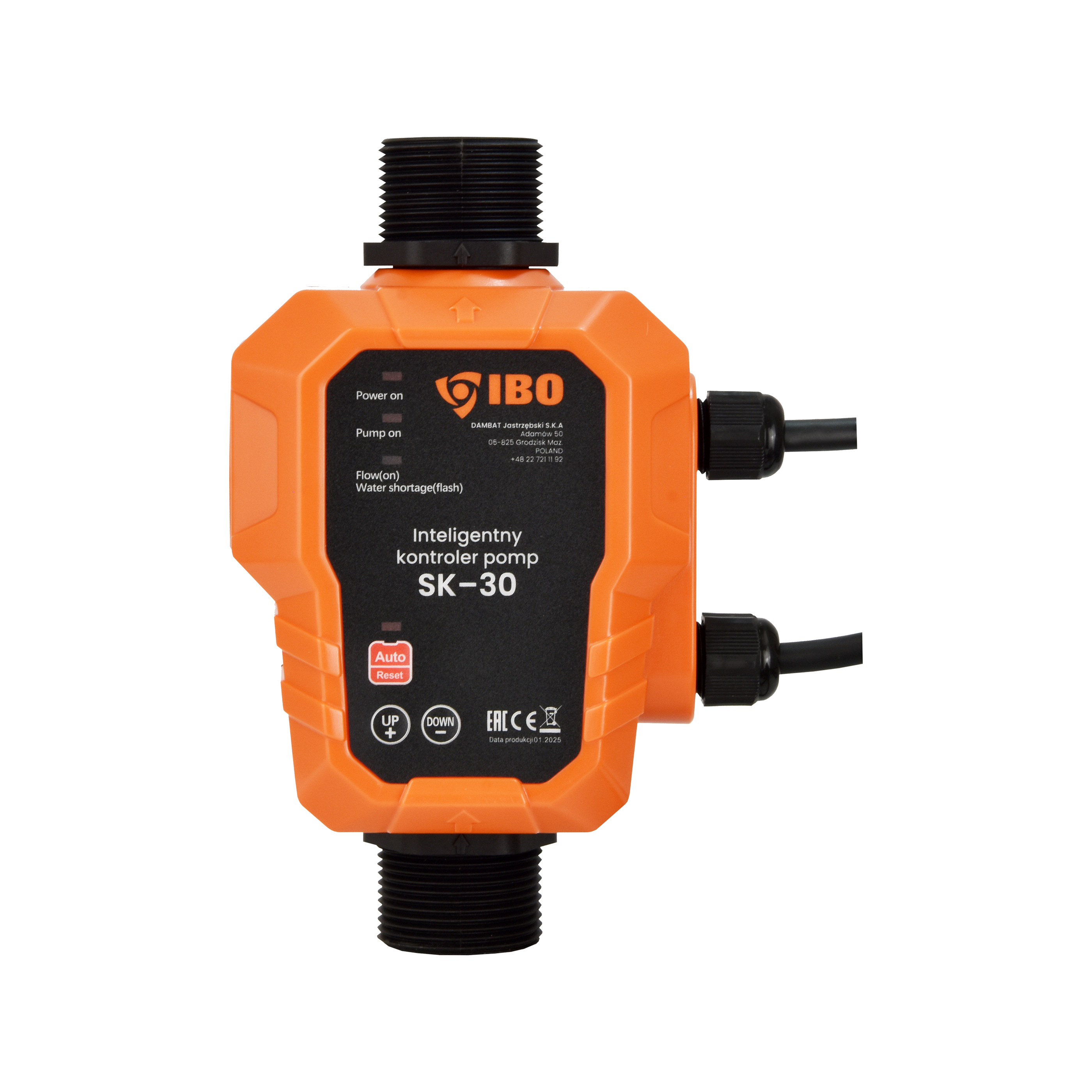

- Dioda sygnalizująca zasilanie „Power on”
- Dioda sygnalizująca pracę pompy „Pump on”
- Sygnalizująca braku wody migająca dioda „Water shortage (flash)”
- Sygnalizująca częste włączanie i wyłączanie migająca dioda „AUTO / RESET”
- Automatyczne dostrajanie do instalacji
Instalacja
Instalację urządzenia może przeprowadzać osoba znająca dokładnie instrukcję obsługi oraz posiadająca odpowiednie kwalifikacje hydrauliczne i elektryczne.
Urządzenie może pracować w instalacjach, w których pompowana jest czysta woda bez zawartości żelaza lub lenków żelaza. Praca urządzenia z brudną wodą doprowadzi do jego awarii.
Urządzenie musi być zainstalowane po stronie tłocznej pompy w położeniu pionowym między pompą a pierwszym odbiornikiem wody (patrz rys.).
W celu zwiększenia elastyczności pracy zamontować małe naczynie przeponowe np. 5 litrów.
Przy instalacji należy zwrócić uwagę na kierunek przepływu wody przez urządzenie. Na obudowie jest wytłoczona strzałka pokazująca prawidłowy kierunek przepływu.
Jeżeli urządzenie ma pracować w instalacji, w której ciśnienie wynosi ponad 10 bar, przed urządzeniem należy zainstalować reduktor ciśnienia obniżający ciśnienie w urządzeniu.
Połączenia automatu SK-30 z rurami najlepiej uszczelnić taśmą teflonową. Ciśnienie włączania urządzenia można regulować w zakresie 0–10 bar. Urządzenie może współpracować z pompą, która wytworzy ciśnienie nie mniejsze niż 2 bar na wejściu do automatu SK-30.
Ze względu na możliwe zakłócenia przepływu między pompą a urządzeniem nie należy montować zaworów zwrotnych między tymi urządzeniami.
