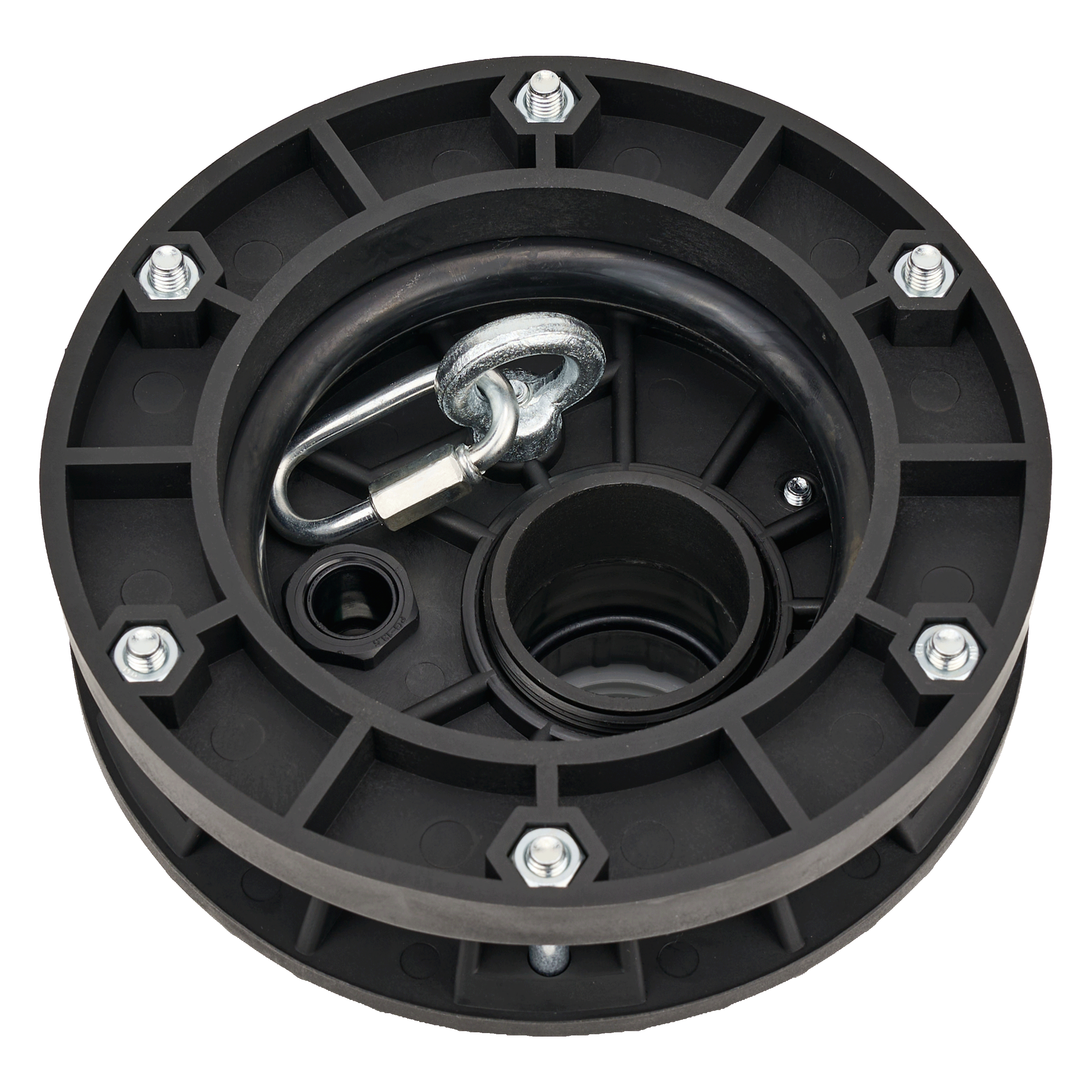

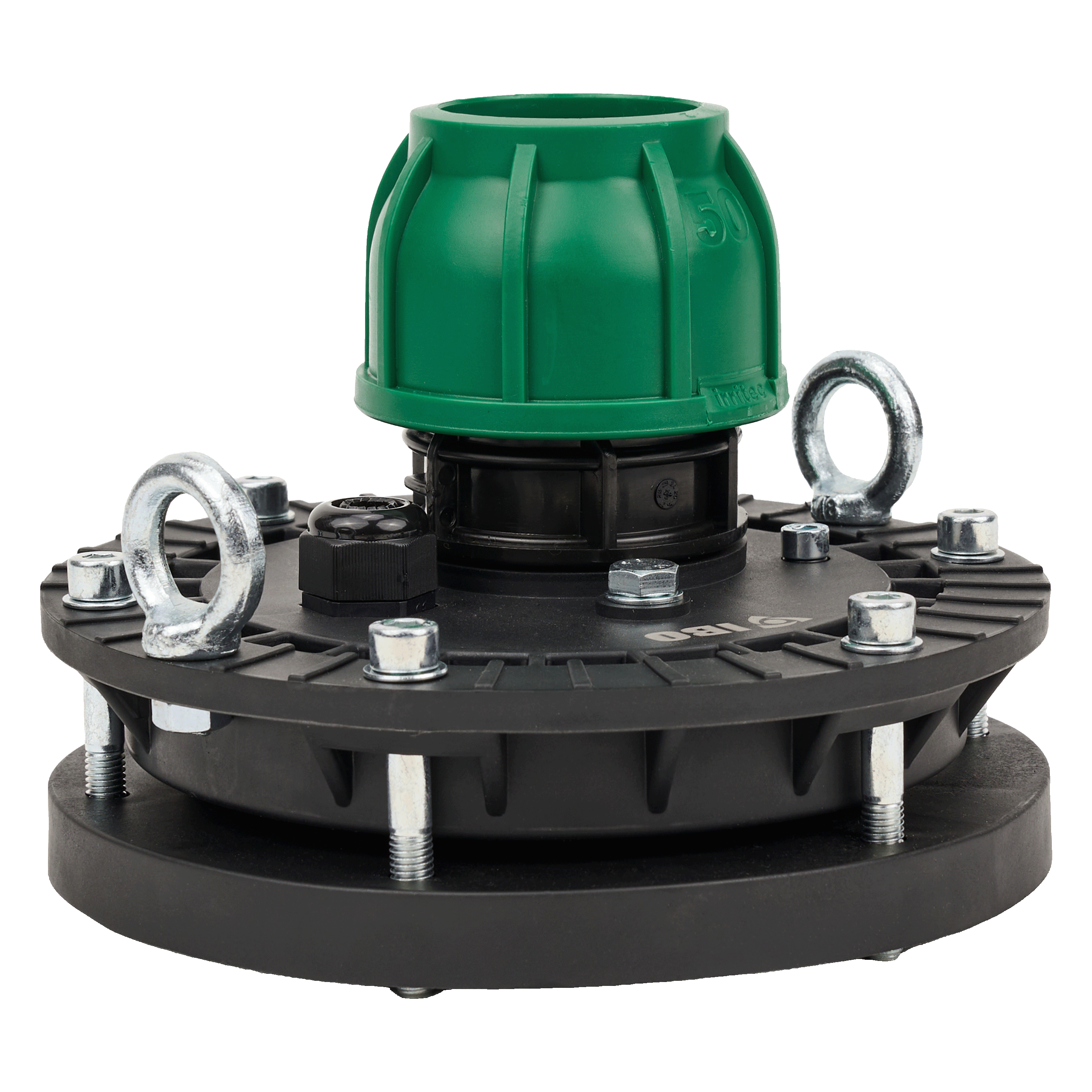

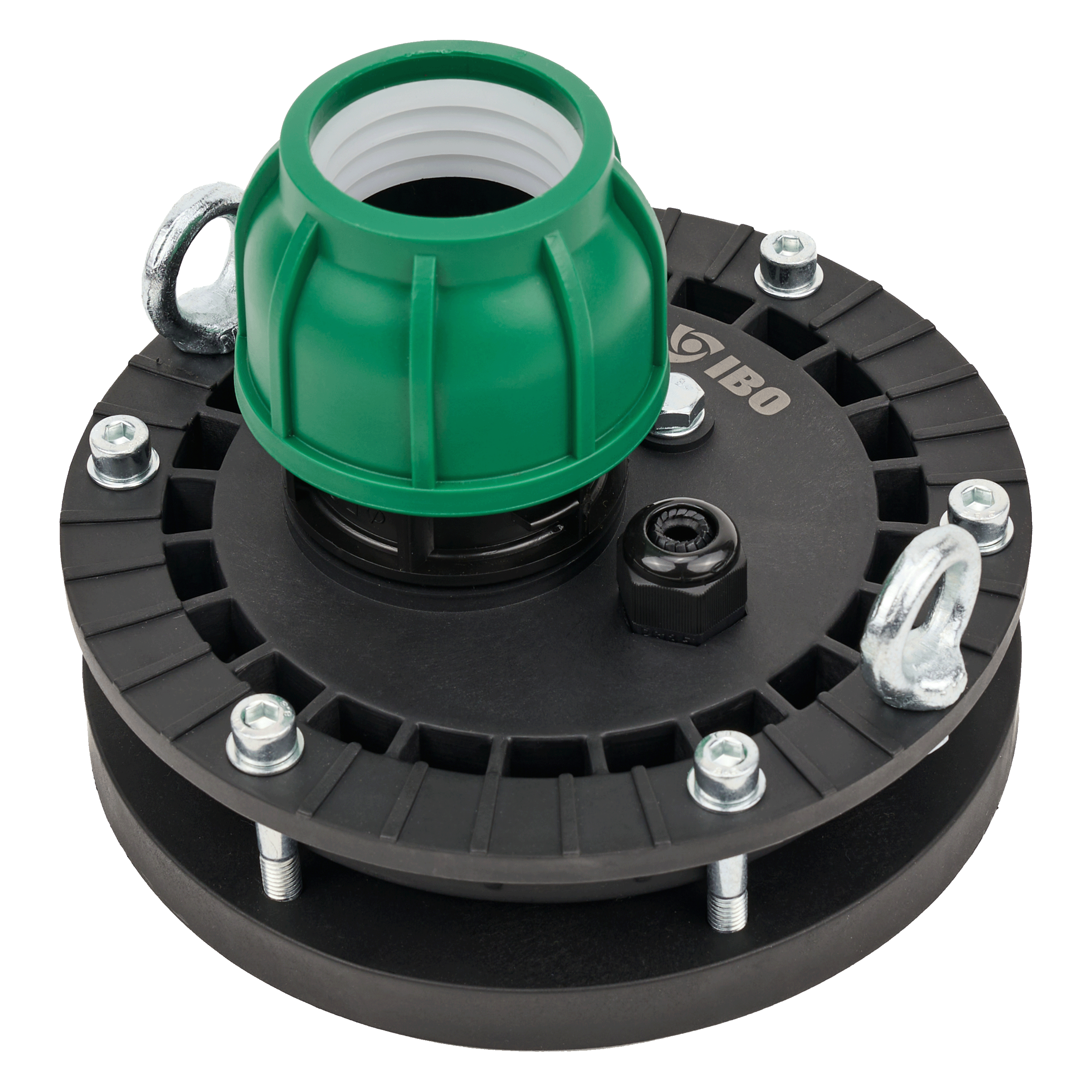

Głowica studzienna IBO-GL-TZ-125-40
Głowica studzienna IBO to pokrywa, która hermetycznie zamyka rurę osłonową studni głębinowej i prowadzi przez siebie rurę tłoczną oraz kabel zasilający pompę. Dzięki uszczelce zaciskającej się na rurze osłonowej zabezpiecza studnię przed przedostawaniem się zanieczyszczeń oraz wód powierzchniowych. Seria obejmuje dwa warianty montażu – TW i TZ – w kilku rozmiarach dopasowanych do typowych instalacji studziennych.
Dla kogo
- Studniarze i firmy wiertnicze – szczelne zamknięcie odwiertu i pewne podwieszenie pompy na metalowym uchu.
- Instalatorzy pomp głębinowych – prowadzenie rury PE i kabla przez jeden, uszczelniony przepust.
- Właściciele studni przydomowych – zabezpieczenie ujęć wody przed zanieczyszczeniami z powierzchni.
- Serwis i ekipy konserwacyjne – uproszczenie dostępu do pompy i okresowy przegląd instalacji studziennej.
Zastosowanie
Głowica studzienna TZ stosowana jest do zamykania rur osłonowych studni głębinowych, w których pracuje pompa zawieszona na lince. Przez głowicę wyprowadzana jest rura tłoczna oraz przepuszczany jest kabel zasilający, a całość pozostaje szczelna dzięki dociskanym uszczelkom. Tak zamknięta studnia jest chroniona przed wodami powierzchniowymi, gruntowymi i ciałami obcymi.
Szczelne zamknięcie pozwala dodatkowo lepiej wykorzystać wydajność płytszych studni – między głowicą a pompą może powstawać podciśnienie wspomagające pobór wody przy opadającym lustrze. Dobór konkretnego wariantu zależy od średnicy rury osłonowej, średnicy rury PE i grubości kabla. Głowica studzienna IBO TW/TZ dostępna jest w wersjach dopasowanych do rur osłonowych 110 i 125 mm.
Cechy serii głowic studziennych TZ
Korpus, podstawa i pokrywa głowicy wykonane są z poliamidu wzmocnionego włóknem szklanym (PA6+30GF) – tworzywa odpornego na obciążenia i warunki panujące w studni. Uszczelnienie stanowi pierścień EPDM, a śruby, nakrętki oraz ucho do podwieszenia pompy wykonano ze stali ocynkowanej. Każda głowica ma dławik kablowy zapewniający szczelne przeprowadzenie przewodu zasilającego oraz przelot na rurę PE zaciskany uszczelką.
Serie różnią się sposobem montażu. Głowicę serii TW osadza się wewnątrz rury osłonowej, natomiast głowicę serii TZ nakłada się na rurę osłonową od góry; wersja TZ wyposażona jest dodatkowo w szybkozłącze PE i skręcane ogniwo do podwieszenia pompy. Niezależnie od wariantu metalowe ucho pozwala bezpiecznie zawiesić pompę głębinową o masie do 200 kg.
- Typ: głowica studzienna (pokrywa uszczelniająca rury osłonowej)
- Seria: TZ (nakładana na rurę osłonową)
- Materiał korpusu: poliamid wzmocniony włóknem szklanym (PA6+30GF)
- Uszczelnienie: EPDM
- Ucho do podwieszenia pompy: stal ocynkowana
- Dopasowana średnica rury osłonowej: 125 mm
- Przelot na rurę PE: 40 mm
- Średnica przepustu kabla: 6–12 mm
- Maks. obciążenie (podwieszenie pompy): 200 kg
IBO – 24 miesiące (2 lata) gwarancji producenta. Serwis gwarancyjny i pogwarancyjny zapewnia Dambat.
Dambat – zaufany producent pomp i urządzeń hydrotechnicznych z certyfikatami jakości.
Najczęściej zadawane pytania (FAQ) – do czego służy głowica studzienna TW / TZ?
Do czego służy głowica studzienna?
Głowica studzienna hermetycznie zamyka rurę osłonową studni głębinowej i prowadzi przez siebie rurę tłoczną oraz kabel pompy. Chroni studnię przed wodami powierzchniowymi, gruntowymi i zanieczyszczeniami, a metalowe ucho pozwala bezpiecznie podwiesić pompę, o wadze do 200 kg.
Czym różni się seria TW od serii TZ?
Głowicę serii TW montuje się wewnątrz rury osłonowej, a głowicę serii TZ nakłada się na rurę osłonową od góry. Wersja TZ ma dodatkowo szybkozłącze PE i skręcane ogniwo do podwieszenia pompy. Wybór zależy od sposobu zakończenia rury osłonowej w danej studni.
Jak dobrać rozmiar głowicy do studni?
Należy dopasować trzy parametry: średnicę rury osłonowej (110 lub 125 mm), średnicę rury PE wyprowadzanej do pompy (25, 32, 40 lub 50 mm) oraz średnicę kabla zasilającego (6–10 mm w serii TW, 6–12 mm w serii TZ). Oznaczenie modelu, np. IBO-GL-TW-125-40, wskazuje kolejno serię, średnicę głowicy i średnicę rury PE. W przypadku wątpliwości zachęcamy do kontaktu z naszym działem technicznym.
Jak zamontować głowicę studzienną?
Rurę PE łączy się z króćcem tłocznym pompy, przeprowadza przez głowicę, a kabel przepuszcza przez dławik. Pompę podwiesza się na lince zamocowanej do ucha lub ogniwa głowicy, po czym osadza się głowicę w rurze osłonowej lub na niej i dokręca śruby. Montaż powinien wykonać wykwalifikowany instalator przy odłączonym zasilaniu.
Czy głowica studzienna objęta jest gwarancją producenta?
IBO – 24 miesiące (2 lata) gwarancji producenta. Serwis gwarancyjny i pogwarancyjny zapewnia Dambat.
Gdzie można kupić głowicę studzienną IBO TW / TZ?
Jako producent nie prowadzimy sprzedaży bezpośredniej. Głowice studzienne IBO serii TW i TZ dostępne są u naszych partnerów handlowych, w hurtowniach instalacyjnych oraz u autoryzowanych dystrybutorów online.
