Opis

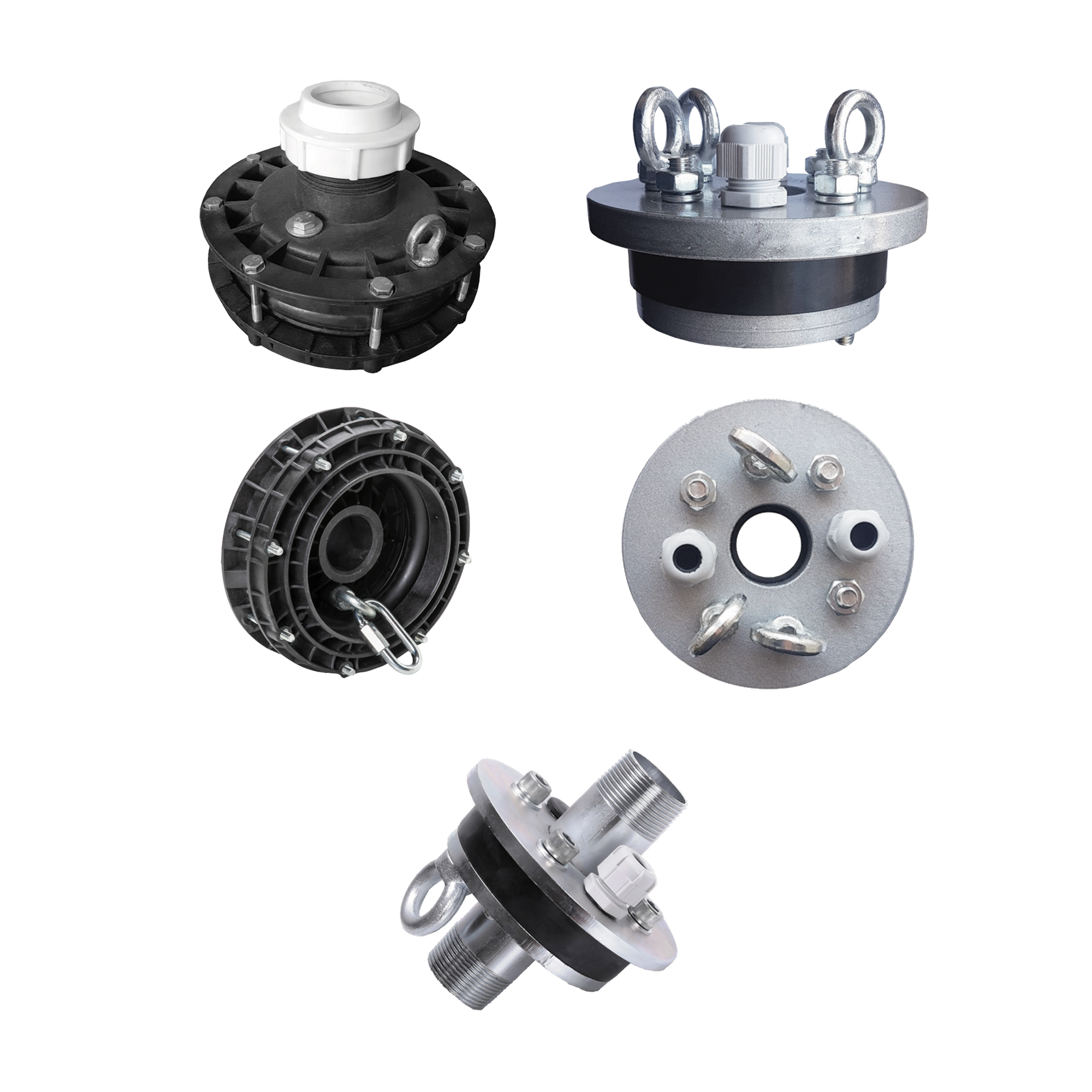

Głowica studzienna 110 / 40 mm przelotowa metalowa
Głowica studzienna przelotowa to metalowa pokrywa, która hermetycznie zamyka rurę osłonową studni głębinowej i prowadzi przez siebie rurę tłoczną pompy. Rura PE przechodzi przez głowicę, gdzie zaciskana jest uszczelką. Osobna dławica zapewnia szczelne przeprowadzenie kabla zasilającego. Dzięki uszczelnieniu na rurze osłonowej studnia pozostaje zabezpieczona przed wodami powierzchniowymi i zanieczyszczeniami.
Dla kogo
- Studniarze i firmy wiertnicze – szczelne zamknięcie odwiertu i pewne podwieszenie pompy na metalowym uchu.
- Instalatorzy pomp głębinowych – rura PE i kabel zasilający przechodzą przez jeden, uszczelniony przepust.
- Właściciele studni przydomowych – zabezpieczenie ujęcia wody przed zanieczyszczeniami z powierzchni.
- Ekipy serwisowe – uporządkowany dostęp do pompy i okresowy przegląd instalacji studziennej.
Zastosowanie
Głowicę przelotową stosuje się do zamykania rur osłonowych studni głębinowych, w których pracuje pompa zawieszona na lince. Przez głowicę wyprowadzana jest rura tłoczna PE, a kabel zasilający przechodzi przez dławicę – całość pozostaje szczelna dzięki zaciskanym uszczelkom. Tak zamknięta studnia jest chroniona przed wodami powierzchniowymi, gruntowymi i ciałami obcymi.
Hermetyczne zamknięcie pozwala dodatkowo lepiej wykorzystać wydajność płytszych studni – między głowicą a pompą może powstawać podciśnienie wspomagające pobór wody przy opadającym lustrze. Dobór wariantu zależy od średnicy rury osłonowej oraz średnicy rury PE. Głowica studzienna przelotowa IBO dostępna jest w wersjach dopasowanych do rur osłonowych 110, 125 i 160 mm.
Cechy głowicy studziennej przelotowej
Głowica przelotowa wykonana jest z metalu – stali lub żeliwa ocynkowanego – odpornego na warunki panujące w studni. Rura tłoczna PE przechodzi przez korpus i jest unieruchamiana zaciskaną uszczelką, która jednocześnie uszczelnia przejście. Drugą uszczelkę dociska się na rurze osłonowej, zamykając studnię.
Kabel zasilający pompę przeprowadza się przez dławicę kablową, co zapewnia szczelność także w miejscu przepustu przewodu. Do podwieszenia pompy służy metalowe ucho, do którego mocuje się linkę nośną. Wariant dobiera się do średnicy rury osłonowej oraz średnicy wyprowadzanej rury PE.
- Typ: głowica studzienna przelotowa (pokrywa uszczelniająca rurę osłonową)
- Materiał: metal (stal / żeliwo ocynkowane)
- Rura osłonowa: 110 mm (studnie 4" i 6")
- Przelot na rurę PE: 40 mm (zależnie od wariantu)
- Wyjście: przelotowe – rura PE zaciskana uszczelką
- Uszczelnienie: uszczelki zaciskane na rurze osłonowej i tłocznej
- Przepust kabla: dławica kablowa
- Ucho do podwieszenia pompy: metalowe
IBO – 24 miesiące (2 lata) gwarancji producenta. Serwis gwarancyjny i pogwarancyjny zapewnia Dambat.
Dambat – zaufany producent pomp i urządzeń hydrotechnicznych z certyfikatami jakości.
Najczęściej zadawane pytania (FAQ) – głowica studzienna przelotowa IBO
Do czego służy głowica studzienna przelotowa?
Głowica przelotowa hermetycznie zamyka rurę osłonową studni głębinowej i prowadzi przez siebie rurę tłoczną PE oraz kabel pompy. Chroni studnię przed wodami powierzchniowymi, gruntowymi i zanieczyszczeniami. Metalowe ucho pozwala bezpiecznie podwiesić pompę na lince.
Czym różni się głowica przelotowa od wersji z gwintem zewnętrznym?
W głowicy przelotowej rura PE przechodzi przez korpus i jest zaciskana uszczelką, więc wyprowadza się ją w jednym ciągu. W wersji z gwintem zewnętrznym rurę tłoczną przyłącza się do gwintu na głowicy. Wybór zależy od sposobu poprowadzenia rury tłocznej w danej instalacji.
Jak dobrać rozmiar głowicy do studni?
Należy dopasować dwa parametry: średnicę rury osłonowej studni (110, 125 lub 160 mm) oraz średnicę rury PE wyprowadzanej do pompy (od 25 do 63 mm, zależnie od wariantu). Średnice 110–125 mm odpowiadają studniom 4", a 160 mm studniom 6". W razie wątpliwości warto skonsultować dobór z działem technicznym.
Jak zamontować głowicę studzienną przelotową?
Rurę PE łączy się z króćcem tłocznym pompy, przeprowadza przez głowicę i zaciska uszczelką, a kabel przepuszcza przez dławicę. Pompę podwiesza się na lince zamocowanej do ucha głowicy, po czym osadza się głowicę w rurze osłonowej i dociska uszczelkę. Montaż powinien wykonać wykwalifikowany instalator przy odłączonym zasilaniu.
Czy do głowicy można podwiesić pompę głębinową?
Tak. Każda głowica ma metalowe ucho, do którego mocuje się linkę nośną utrzymującą pompę w rurze osłonowej. Linka przejmuje ciężar pompy, dzięki czemu nie obciąża ona rury tłocznej ani kabla.
Gdzie można kupić głowicę studzienną IBO?
Jako producent nie prowadzimy sprzedaży bezpośredniej. Głowice studzienne przelotowe marki IBO można nabyć u naszych partnerów handlowych, w hurtowniach instalacyjnych oraz u autoryzowanych dystrybutorów online. Wariant dobiera się do średnicy rury osłonowej i rury PE.
Jaka jest gwarancja na głowicę studzienną IBO?
IBO – 24 miesiące (2 lata) gwarancji producenta. Serwis gwarancyjny i pogwarancyjny zapewnia Dambat. Z pytaniami o dobór wariantu najlepiej zwrócić się do autoryzowanego dystrybutora.
- Moc: kW,
- Zasilanie: ,
- Częstotliwość: Hz,
- Pobór prądu: A,
- Prędkość silnika: obr./min. ,
- Wymiary: 110/40 mm
- Waga: kg,
