Popis

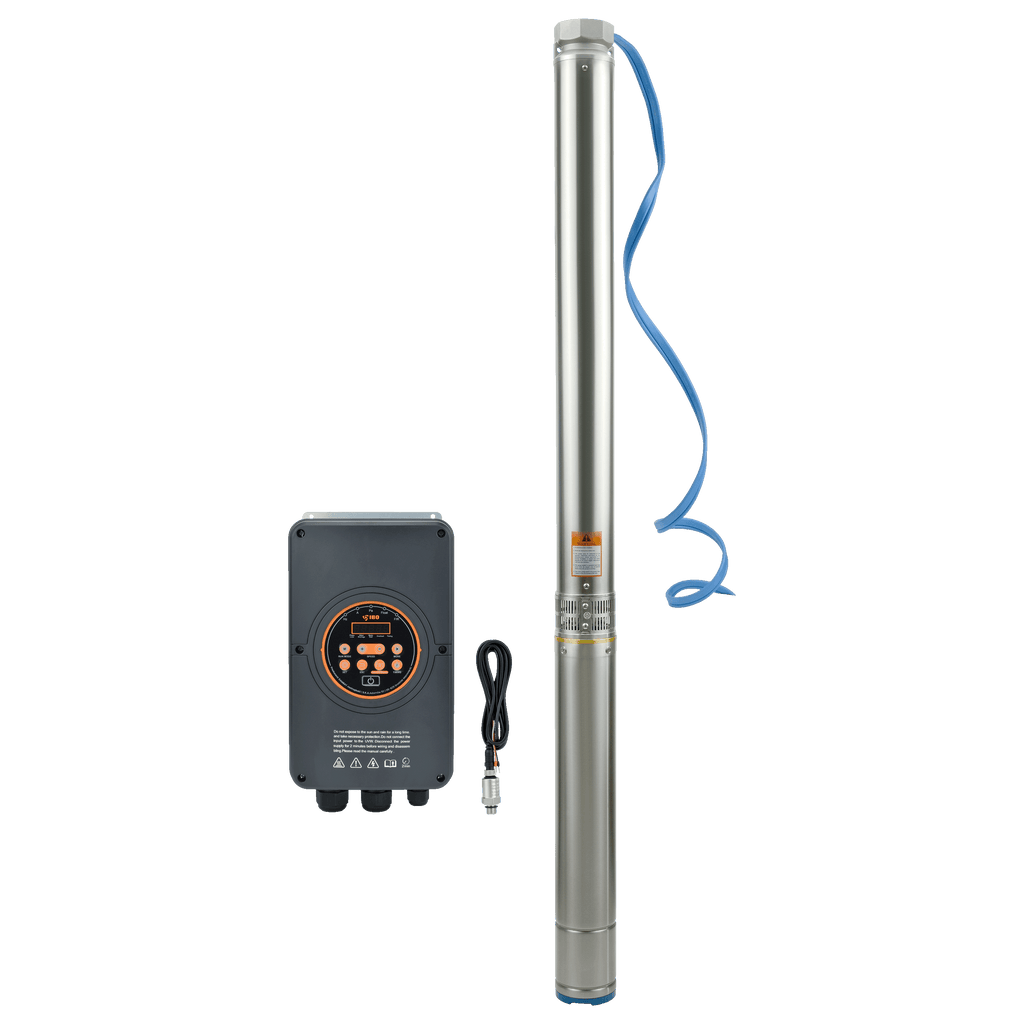

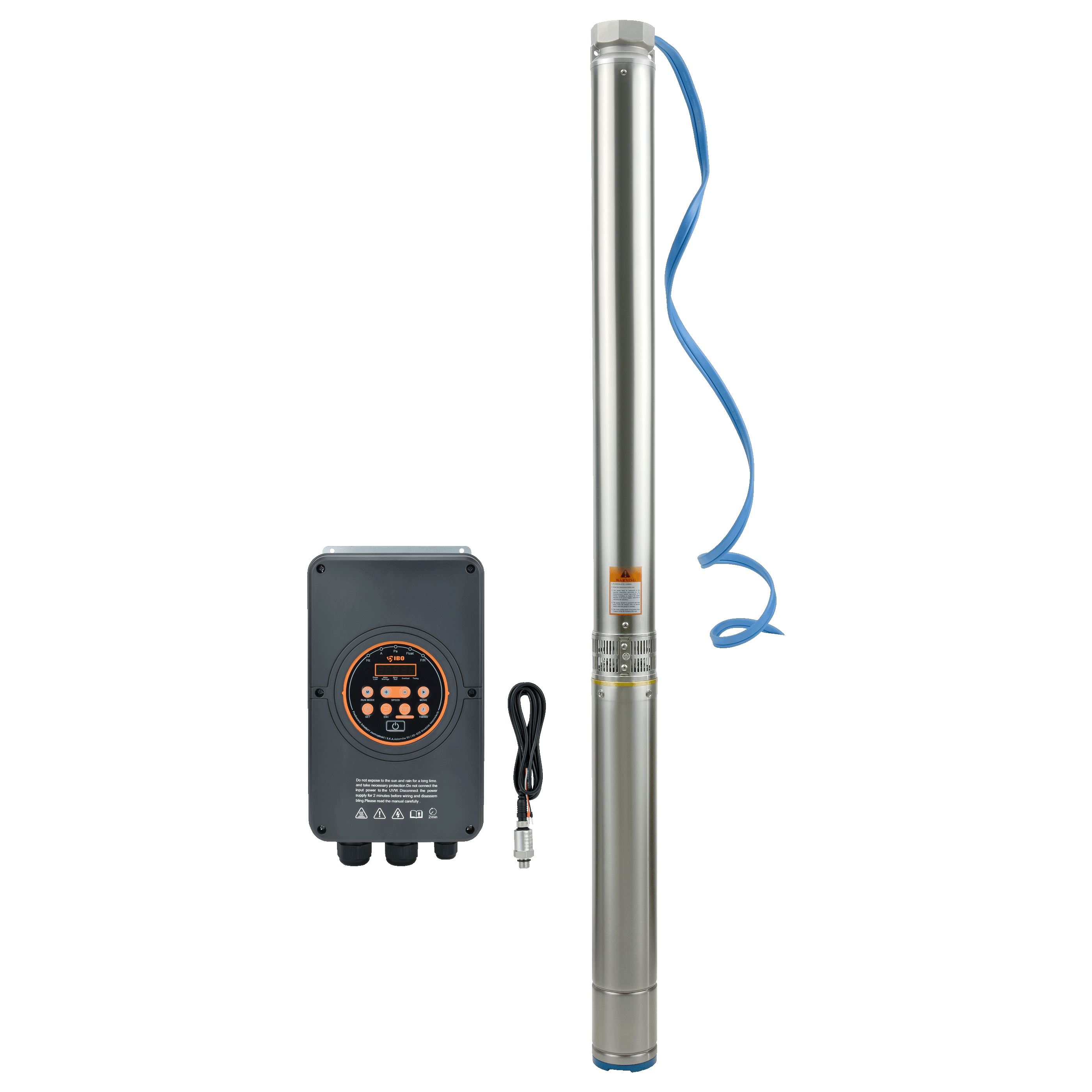

4" IBQ IVR 30-7 – wysokoobrotowa pompa głębinowa z silnikiem PM i dedykowanym falownikiem
4" pompy głębinowe serii IBQ IVR marki IBO to wielostopniowe, odśrodkowe urządzenia do tłoczenia czystej wody z głębokich ujęć, wyposażone w synchroniczny silnik z magnesami trwałymi (PM) oraz dedykowany falownik (VFD). Jako producent projektujemy tę serię tak, aby przy prędkości obrotowej do 5000 obr./min zapewniała wyższą sprawność energetyczną i kompaktowe wymiary w porównaniu z tradycyjnymi 4" pompami głębinowymi.
Dla kogo
- Instalatorzy instalacji wodnych – dzięki budowie nawet o 60% krótszej i 50% lżejszej od innych pompy o podobnej wydajności, przejrzystym parametrom technicznym i panelowi falownika z szybką diagnostyką kodów błędów, montaż i obsługa są znacząco ułatwione.
- Właściciele domów jednorodzinnych i gospodarstw rolnych – zapewniamy stabilne zasilanie w wodę ze studni głębinowych z łagodnym rozruchem, który nie obciąża domowej sieci elektrycznej.
- Firmy serwisowe i hydrogeolodzy – oferujemy łatwy dostęp do dokumentacji, wsparcie techniczne Dambat oraz serwis gwarancyjny i pogwarancyjny.
- Obiekty rolnicze, przemysłowe i budowlane – nasze urządzenia wyposażone są w programowalną funkcję Timer, umożliwiającą automatyczną pracę cykliczną start/stop, co sprawdza się wszędzie tam, gdzie wymagana jest bezobsługowa praca pompy według harmonogramu.
- Projektanci instalacji pomp ciepła i układów podnoszenia ciśnienia – dzięki kompaktowym gabarytom pompy 4" IBQ IVR łatwo integrują się nawet w trudno dostępnych lokalizacjach.
Zastosowanie
- Pompowanie czystej wody ze studni głębinowych o minimalnej średnicy 4" w gospodarstwach domowych, rolnych i obiektach przemysłowych.
- Zasilanie instalacji wodociągowych w budynkach jednorodzinnych i wielorodzinnych oraz układów podnoszenia ciśnienia.
- Systemy nawadniania ogrodów, sadów i upraw rolniczych, a także napełnianie i opróżnianie zbiorników retencyjnych.
- Instalacje przemysłowe i budowlane wymagające ciągłej, zautomatyzowanej pracy z monitoringiem parametrów.
- Współpraca z instalacjami pomp ciepła oraz układami retencji wody w miejscach o utrudnionym dostępie.
Pompa głębinowa 4" IBQ IVR pracuje na zasilaniu trójfazowym 380–415 V / 50 Hz z dedykowanym falownikiem dołączonym do zestawu.
Cechy serii 4" IBQ IVR – opis i dane techniczne
Pompy głębinowe 4" IBQ IVR marki IBO to wielostopniowe urządzenia odśrodkowe przeznaczone do tłoczenia czystej wody z głębokich ujęć. Kluczową cechą serii jest zastosowanie synchronicznego silnika z magnesami trwałymi (Permanent Magnet Motor – PM) zamiast tradycyjnego silnika asynchronicznego. Silnik PM pracuje z prędkością do 5000 obr./min, co przekłada się na wyższą sprawność energetyczną, mniejsze straty mechaniczne i znacznie bardziej kompaktową budowę – pompy 4" IBQ IVR są nawet o 60% krótsze i nawet o 50% lżejsze od klasycznych odpowiedników o tych samych parametrach hydraulicznych.
Każda pompa z serii 4" IBQ dostarczana jest z dedykowanym falownikiem (VFD), który pełni rolę układu sterowania i zabezpieczeń. Falownik umożliwia pracę w pięciu trybach: stałej częstotliwości, stałego prądu, stałego ciśnienia, pływakowym oraz Timer – pozwalającym zaprogramować jednorazową pracę z automatycznym zatrzymaniem, opóźnione uruchomienie lub cykliczną pracę start/stop według harmonogramu.
- Silnik: synchroniczny z magnesami trwałymi (PM),
- Prędkość obrotowa: do 5000 obr./min
- Zasilanie: 3~ 380–415 V / 50 Hz (wyłącznie z dedykowanym falownikiem VFD)
- Tryby pracy falownika: stała częstotliwość, stały prąd, stałe ciśnienie, tryb pływakowy, Timer
- Zabezpieczenia: suchobieg, przeciążenie, przegrzanie, zanik fazy, zbyt wysokie/niskie napięcie
- Materiał obudowy: stal nierdzewna AISI 304
- Klasa szczelności silnika: IP68
- Tryb pracy: ciągły
- Pozycja montażowa: pionowa
- Minimalna średnica studni: 4"
- Maks. ciśnienie: ~19,5 bar
- Maks. temperatura pompowanej cieczy: +35°C
Gwarancja: IBO – 24 miesiące (2 lata) gwarancji producenta.
Dambat – zaufany producent pomp i urządzeń hydrotechnicznych z certyfikatami jakości.
Najczęściej zadawane pytania (FAQ) – pompa głębinowa IBO 4" IBQ IVR z falownikiem
Do czego służy pompa głębinowa IBO 4" IBQ IVR?
Pompa głębinowa IBO 4" IBQ IVR przeznaczona jest do tłoczenia czystej wody ze studni głębinowych, zbiorników retencyjnych i rzek – w instalacjach wodociągowych, systemach nawadniania, układach podnoszenia ciśnienia oraz instalacjach pomp ciepła.
Czym różni się pompa IBO 4" IBQ IVR od tradycyjnej pompy głębinowej?
Pompa 4" IBQ IVR wyposażona jest w synchroniczny silnik PM z dedykowanym falownikiem VFD – w odróżnieniu od tradycyjnych pomp asynchronicznych oferuje łagodny rozruch eliminujący uderzenia hydrauliczne, pełną automatykę pracy oraz zabezpieczenia elektroniczne niedostępne w niektórych konstrukcjach
Dla kogo przeznaczona jest pompa głębinowa IBO 4" IBQ IVR?
4" pompa IBQ IVR to zaawansowane technologicznie urządzenie, stworzone z myślą o wymagających instalacjach. Dzięki synchronicznemu silnikowi PM i dedykowanemu falownikowi, pompa ta sprawdza się wszędzie, gdzie potrzebna jest wysoka wydajność, głębokie ujęcie i automatyka pracy: gospodarstwa rolne, instalacje przemysłowe, układy nawadniania oraz pompy ciepła. Dzięki kompaktowej budowie dobrze sprawdza się również w miejscach o utrudnionym dostępie.
Jak zainstalować pompę głębinową IBO 4" IBQ IVR?
Pompę montuje się pionowo, minimum 5 m powyżej dna studni o średnicy co najmniej 4", z zaworem zwrotnym bezpośrednio nad króćcem tłocznym. Falownik instaluje się wyłącznie wewnątrz suchego, wentylowanego pomieszczenia w temperaturze 0–35°C. Montaż musi wykonać wykwalifikowany instalator.
Jak dobrać odpowiedni model z serii 4" IBQ IVR do mojej studni?
Kluczowe parametry to głębokość studni, dynamiczny poziom lustra wody oraz wymagane ciśnienie i wydajność instalacji. Seria 4" IBQ IVR obejmuje modele o wydajności od 400 do 800 l/min i wysokości podnoszenia do 195 m – zachęcamy do kontaktu z działem technicznym lub lokalnym dystrybutorem w celu doboru właściwego modelu.
Gdzie mogę kupić pompę głębinową IBO 4" IBQ IVR?
Jako producent nie prowadzimy sprzedaży bezpośredniej. Pompy IBO 4" IBQ IVR dostępne są u naszych partnerów handlowych, w hurtowniach instalacyjnych oraz u autoryzowanych dystrybutorów online.
Jakimi warunkami gwarancji objęta jest pompa IBO 4" IBQ IVR?
IBO – 24 miesiące (2 lata) gwarancji producenta. Serwis gwarancyjny i pogwarancyjny zapewnia firma Dambat. Serwis: tel. +48 22 632 86 09, e-mail: serwis@dambat.pl (pon.–pt. 8:00–15:30).
- Průměr: 4”,
- Zvedání: 185.0 m,
- Výkon: 800.0 l/min.,
- Výkon: 13.0 kW,
- Napájení: 3~400 V,
- Frekvence: 50 Hz,
- aktuální: 24.8 oh,
- Rychlost motoru: 5000 otáčky za minutu,
- Třída izolace: F,
- Pracovní režim: ciągły,
- Stupeň ochrany: IP68,
- Připojení [DN/palec]: 2½,
- Pracovní pozice: Pionowa,
- Max. teplota kapaliny: 35°C,
- Max. počet startů za 1 hodinu: ,
- Max. hloubka ponoru: 100 m,
- Délka napájecího kabelu: 1.5 m,
- Průměr/výška: mm,
- Hmotnost: 31.2 kg,
----------
MATERIAŁY
• Króciec ssący/tłoczny: stal nierdzewna AISI 304,
• Obudowa: stal nierdzewna AISI 304,
• Wał i rotor: stal nierdzewna AISI 304,
• Wirnik: Polimer PPO,
• Dyfuzor: Polimer PPO,
• Uszczelnienie mechaniczne: Ceramika/SiC/NBR,
• Silnik chłodzony olejem/wbudowany falownik.
Stáhnout: 4_IBQ_Karta.pdf
Stáhnout: Karta_4_IBQ_IVR_EN.pdf
