DRENO Box 200L A + E3.1 (Kopplung Fuß 2 ") - Ein interner Pumpstationstank

Kurze Beschreibung

Tank der Pumpstation DRENO BOX 200L A 2″ ist eine kompakte, interne Pumpstation für häusliches Abwasser und Regenwasser, ausgestattet mit einem EASY E3.1-Kupplungsfuß für eine schnelle Montage und Demontage der Pumpe. Dank des Fassungsvermögens von 200 l, werkseitiger Verrohrung 2″Eine 1¼″-Führung und eine dichte Abdeckung mit Dichtung bilden eine vollständige Grundlage für den Aufbau einer zuverlässigen Pumpstation, die mit Pumpen kompatibel ist DRENO COMPATTA- und DNA-Serie. Dambat – ein vertrauenswürdiger Hersteller von Pumpen und hydrotechnischer Ausrüstung mit Qualitätszertifikaten.

Für wen

• Eigentümer von Einfamilienhäusern und Mehrfamilienhäusern – zur Ableitung häuslicher Abwässer aus Kellern, Waschküchen, Bädern und Küchen, die unterhalb der Abwasserebene liegen.
• Investoren bauen Tiefgaragen, Einfahrten und Parkplätze – zur Entwässerung von ebenen Flächen, Linienentwässerung und Bodenabläufen mit Abwasser- und Regenwasserableitung in die Kanalisation.
• Besitzer von Gewerbeflächen und Kleinanlagen – für die zuverlässige Entsorgung von Haus- und Haushaltsabwässern aus Sozialeinrichtungen, Küchen, Werkstätten und Sanitärräumen.
• Verwalter öffentlicher Versorgungseinrichtungen – für den Bau interner Abwasserpumpstationen an Orten, an denen kein Absturz durch die Schwerkraft möglich ist.
• Installateure und Handwerker – als professioneller 200-l-Tank mit 2-Zoll-Verrohrung, EASY E3.1-Kupplungsfuß und 1¼-Zoll-Führung, angepasst an den Betrieb mit Pumpen DRENO COMPATTA und DNA.

Bewerbung

• Entwässerung von ebenen Flächen, Böden, Garagen und Pumpen von Haus- und Haushaltsabwässern in ein höher gelegenes Abwassersystem.
• Entfernung von Abwasser aus Badezimmern und Küchen sowie Abwasser aus der Bodenentwässerung mit Pumpen mit Vortex-Laufrad mit einem freien Durchgang von 40–50 mm (COMATTA, DNA-Serie).
• Ableitung von Regen- und Schmutzwasser aus Einfahrten, Ausfahrtsrampen und den tiefsten Bereichen des Grundstücks.
• Einsatz als Unterflurspeicher in Regenwasserinstallationen und Abwassersystemen in Wohn- und Gewerbegebäuden.

Kompakte Pumpstation DRENO BOX 200L A 2″ eignet sich ideal als interne Abwasserpumpstation an Orten, an denen eine Einleitung in die Kanalisation durch Schwerkraft nicht möglich ist.

Merkmale, Beschreibung und technische Daten

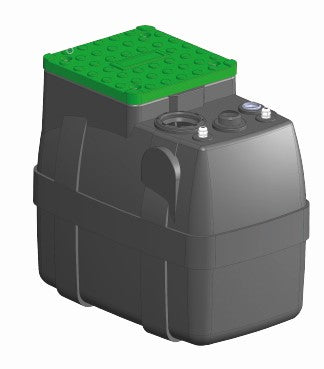

Tank der Pumpstation DRENO BOX 200L A 2″ ist ein Polyethylentank mit einem Fassungsvermögen von 200 Litern, der für den Betrieb mit Tauchpumpen geeignet ist DRENO COMPATTA und DNA. Version A ist mit einem 2" EASY E3.1-Kupplungsfuß ausgestattet, der am Boden des Tanks montiert ist, und einer 1¼"-Führung, die eine schnelle Montage und Demontage der Pumpe ermöglicht, ohne dass man in den Tank steigen muss. Das Polyethylengehäuse und ein großer, mit Schrauben verschlossener Deckel mit Dichtung sorgen für die Dichtheit des Systems und verhindern wirksam das Entweichen von Gerüchen.

Pumpstation DRENO BOX 200L A dient zur Entwässerung ebener Flächen und zur Entsorgung von häuslichem Abwasser in Situationen, in denen das Hauptabwassersystem höher liegt als der Abfluss der Anlage. Bei Verwendung von Pumpen mit Vortex-Laufrad mit einem freien Durchgang von 40–50 mm (COMATTA- und DNA-Serie) kann der Tank Abwasser aus Badezimmern und Küchen, Abwasser aus der Bodenentwässerung und Regenwasser aufnehmen. Mit einem Fassungsvermögen von 200 l bietet die Pumpstation eine sichere Arbeitsreserve und begrenzt die Anzahl der Pumpzyklen, was sich positiv auf die Lebensdauer des Gesamtsystems auswirkt.

DRENO BOX 200L A 2″ ist für den Einsatz innerhalb von Gebäuden als freistehender oder Unterflurtank vorgesehen und erfordert keine Verankerung im Boden. Der Tank kann auf dem Boden oder auf dem Boden installiert werden und seine optimalen Abmessungen erleichtern den Einbau in Kellern, Garagen und Technikräumen. Eine große begehbare Abdeckung mit Dichtung (ohne Fahrzeugverkehr) ermöglicht die Integration der Pumpstation in den Wirtschaftsboden.

Der Tank ist mit einem 2"-Ablaufsteigrohr und Anschlusslöchern ausgestattet: einem Ø50-Loch zum Anschluss des Belüftungssystems und einem Ø110-Loch zum Anschluss des Schwerkraftkanalisationssystems. Im Standardsatz DRENO BOX 200L A umfasst: einen Satz Dichtungen, einen Schnellanschluss für ein 2-Zoll-Abflussrohr und Gummikabelverschraubungen, die die Herstellung dichter und dauerhafter Verbindungen erleichtern. Die maximale Temperatur der gepumpten Flüssigkeit beträgt laut Dokumentation +40 °C DRENO BOX.

Der Tank ist einfach zu installieren und an den Einsatz von Pumpen angepasst DRENO – Der Anwender erhält einen kompletten Rohrleitungssockel mit Kupplungsfuß, an den die COMPATTA- und DNA-Pumpen mittels Fußkupplung angeschlossen werden. Zum Pumpenraum DRENO BOX 200L A mit 2"-Verrohrung empfiehlt der Hersteller die Verwendung der folgenden einphasigen Pumpen mit Schwimmerschalter (oder Versionen ohne Schwimmer, wenn ein externes Steuersystem verwendet wird):

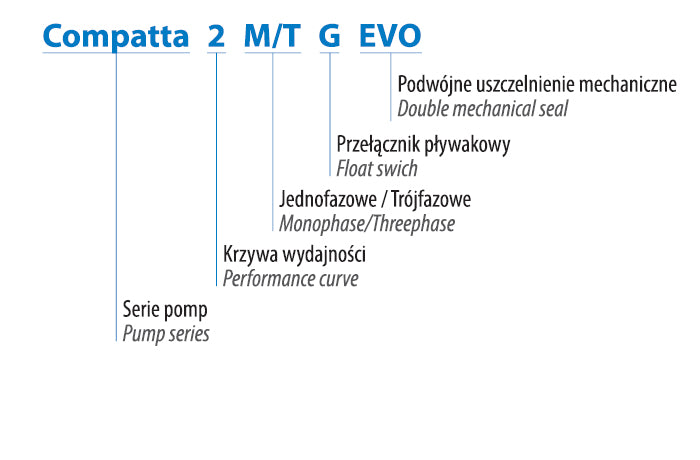

• COMPATTA 22 M/G (0,56 kW, 230 V) – Tauchpumpe mit Laufrad Wirbel mit einem freien Durchgang von bis zu 40–50 mm, bestimmt für häusliches Abwasser und Schmutzwasser.

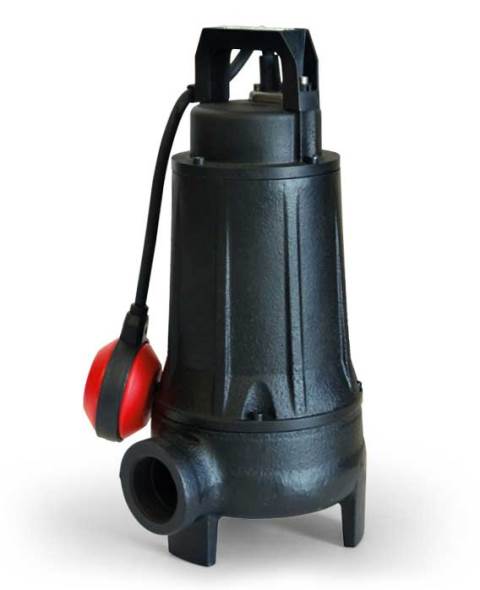

• COMPATTA 32 M/G (0,75 kW, 230 V) – stärkere Pumpe mit Laufrad Vortex, empfohlen für Abwasseranlagen mit hoher Belastung.

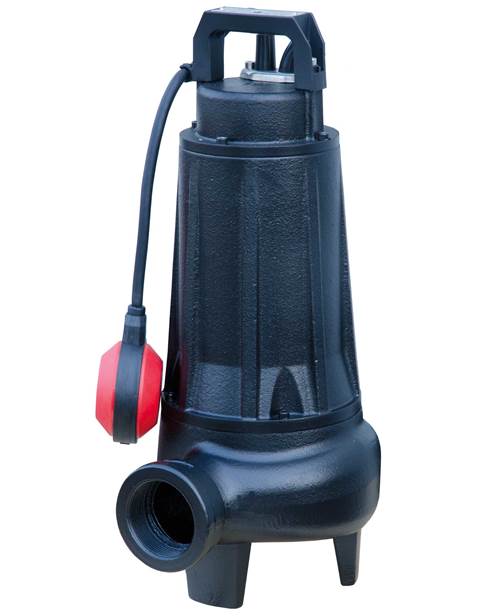

• COMPATTA 4 M/G (1,1 kW, 230 V) – Pumpe mit Vortex-Laufrad mit großer Bohrung, speziell für anspruchsvolle Anwendungen.
• COMPATTA 55 M/G (1,5 kW, 230 V) – die leistungsstärkste Pumpe der COMPATTA-Serie, mit einem Vortex-Laufrad, das Abwasser mit größeren Mengen fester Verunreinigungen pumpen kann.
• DNA 50-2/110 M/G (1,1 kW, 230 V) – Abwasserpumpe mit Vortex-Laufrad, freier Durchgang bis ca. 50 mm, geeignet für Abwasser und Schmutzwasser.

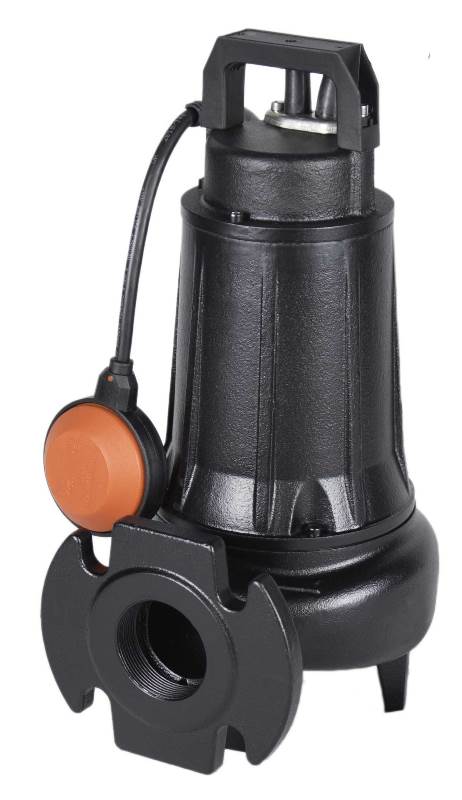

• DNA 50-2/150 M/G (1,5 kW, 230 V) – Abwasserpumpe für schwerere Lastinstallationen, mit Vortex-Laufrad und 2"-Ausgang.

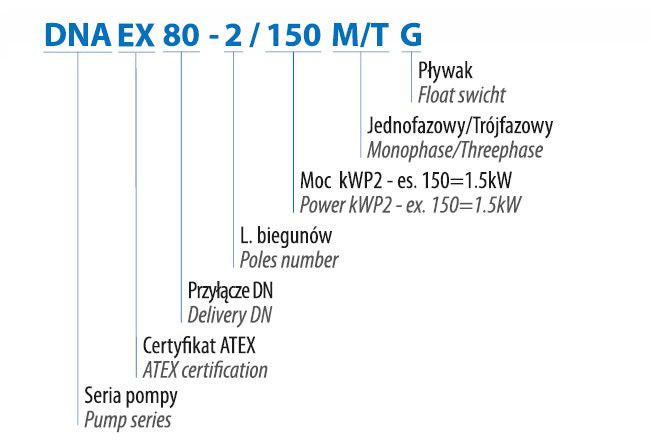

• DNA 50-4/090 M/G (0,9 kW, 400 V) – Dreiphasenpumpe Abwassersystem mit Vortex-Laufrad für gewerbliche und industrielle Anwendungen.

Die Pumpstation ist auf diese Weise konfiguriert DRENO BOX 200L A 2″ mit EASY E3.1-Kupplungsfuß gewährleistet bequeme Wartung, hohe Zuverlässigkeit und große Möglichkeiten der Pumpenauswahl je nach Arbeitsbedingungen.

Die wichtigsten Designvorteile

• Kompaktes Design – 200 Liter Fassungsvermögen und optimale Abmessungen erleichtern den Einbau in Technikräumen, Kellern und Garagen.
• Dichtungen für alle Kabel- und Rohrdurchführungen – sorgen für Dichtheit der Installation und Schutz vor Geruchsaustritt.
• Großer Deckel mit Dichtung, verschlossen mit Schrauben – ermöglicht das Begehen des Deckels (ohne Kreisbewegung) und garantiert die Dichtheit des Tanks.
• 2″ EASY E3.1-Kupplungsfuß und 1¼″-Führung – sorgen für eine schnelle Montage und Demontage der Pumpe ohne Demontage der Rohrleitungen und ohne den Tank betreten zu müssen.
• Keine Verankerung nötig – freistehender Tank zur Aufstellung auf dem Boden oder auf dem Erdboden, ohne zusätzliche Bauarbeiten.

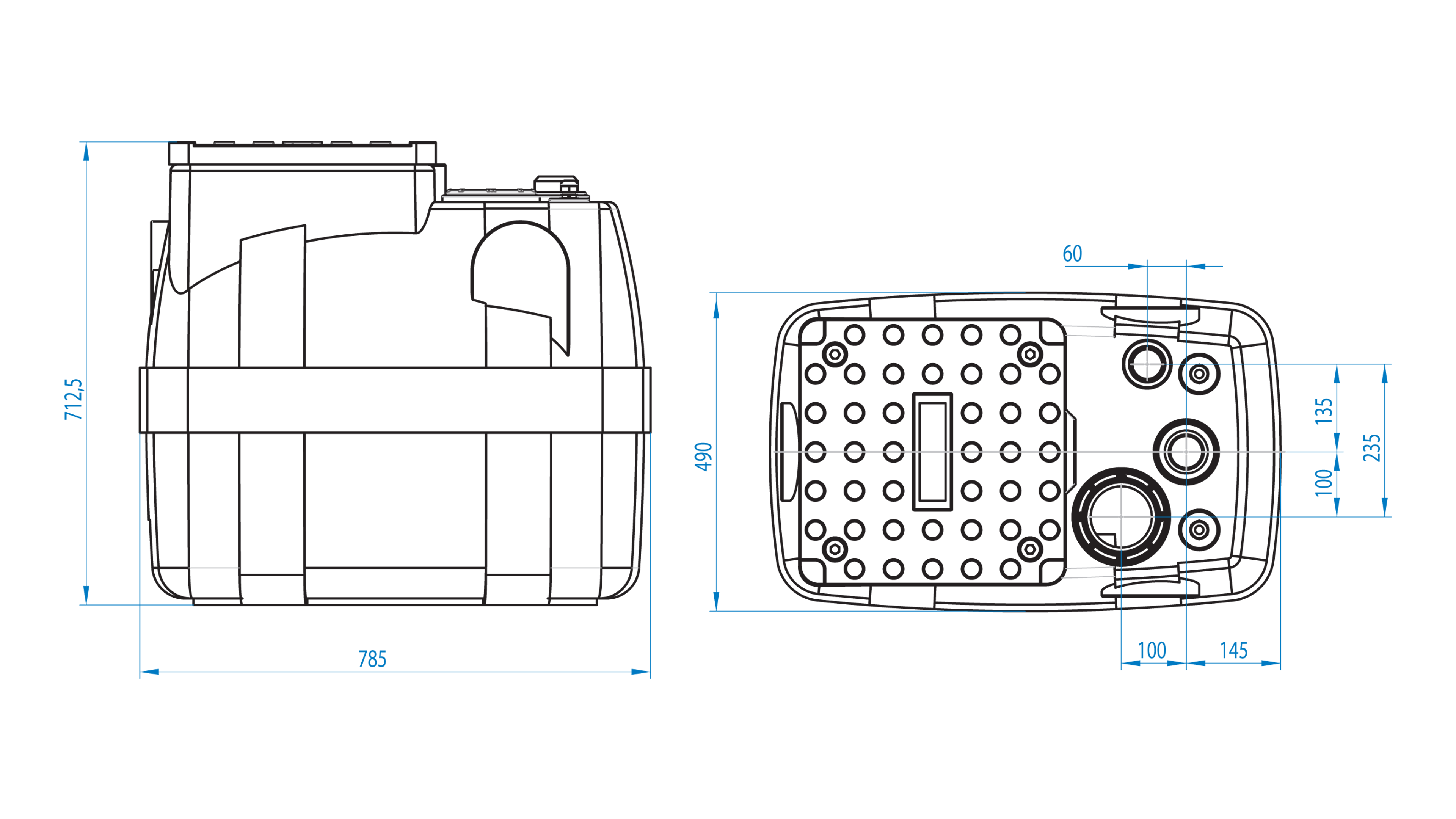

Technische Daten des Tanks

• Tankinhalt: 200 l.
• Druckerhöhung: 2″.
• Deckel mit Dichtung, mit Schrauben verschlossen – verhindert das Entweichen von Gerüchen.
• 2″ Kupplungsfuß, Typ EASY E3.1, montiert am Tankboden.
• Pumpenführung: 1¼″.
• Loch Ø50 – zum Anschluss des Lüftungssystems.
• Loch Ø110 – zum Anschluss von Schwerkraftabwasser.
• Maximale Flüssigkeitstemperatur: +40°C.
• Installation: auf dem Boden oder auf dem Boden, als freistehender oder Unterflurtank.
• Verankerung: erfordert keine Verankerung im Boden.

Materialien

• Gehäuse: Polyethylen – beständig gegen Korrosion und typische Abwassermedien und Regenwasser.
• Abdeckung: Polyethylen mit Dichtung.
• Ablaufsteigrohr und Anschlüsse: abwasser- und regenwasserbeständiger Kunststoff.
• Schrauben und Befestigungselemente: Edelstahl.
