Opis

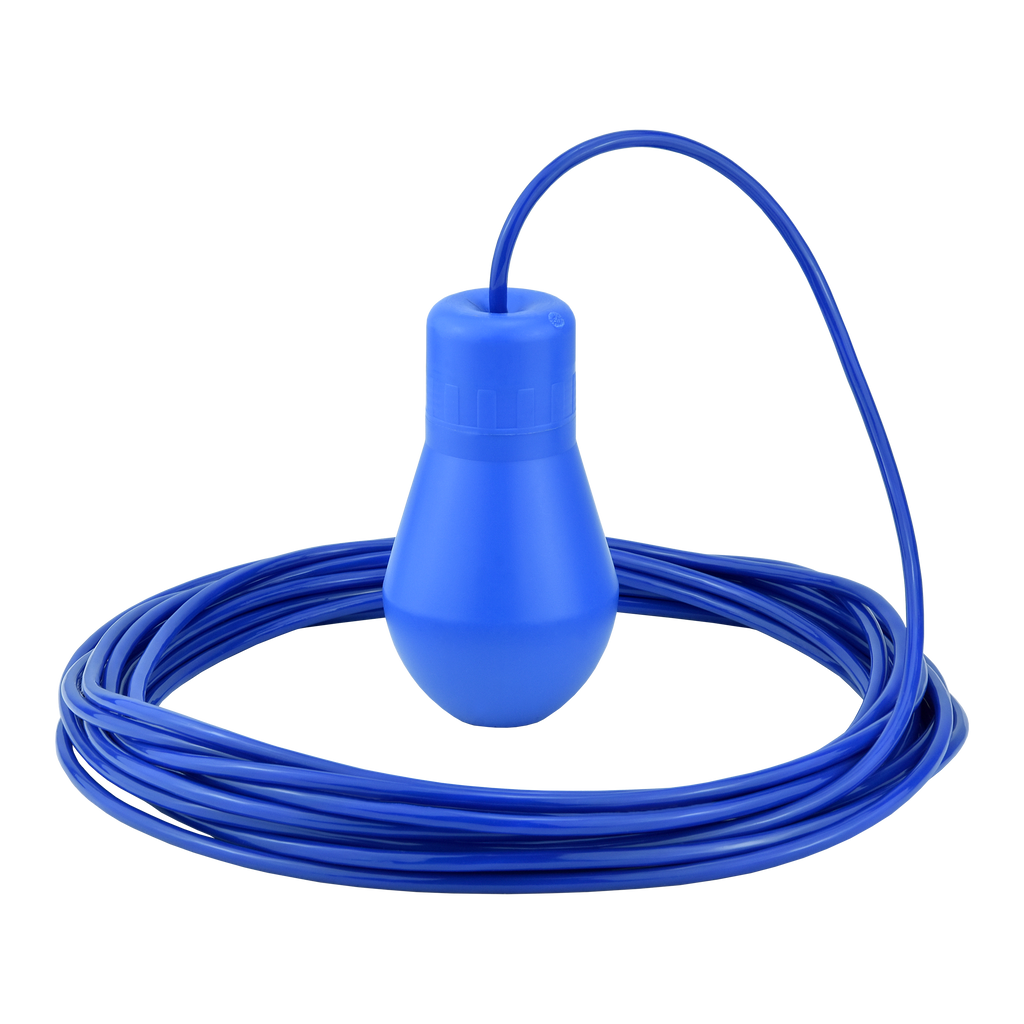

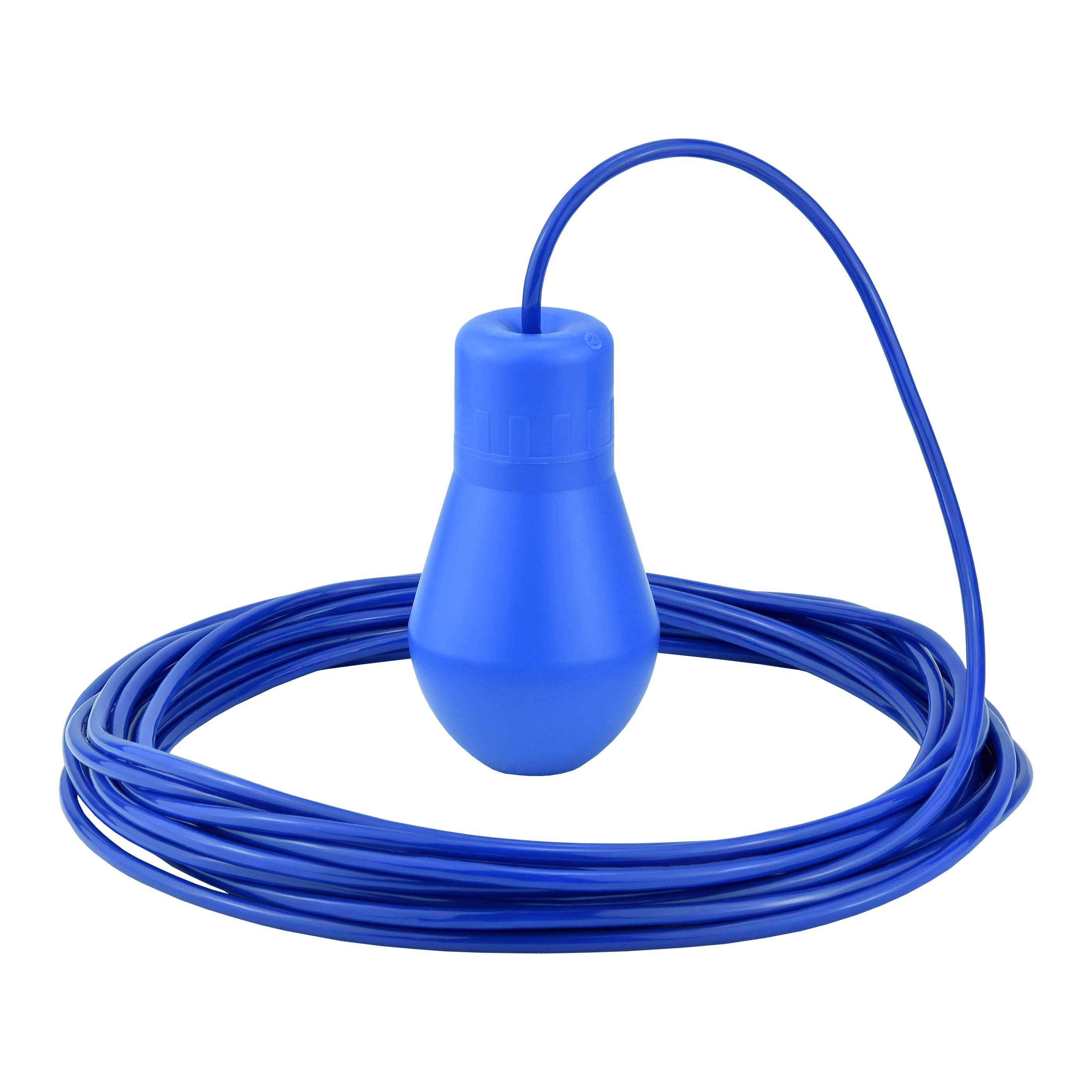

Wyłącznik pływakowy GEX w wersji przeciwwybuchowej z homologacją ATEX (Ex) jest przeznaczony do współpracy z pompami w wykonaniu Ex w mediach wodnych i ściekowych, także z domieszką olejów napędowych, węglowodorów, olejów silnikowych, maszynowych, kuchennych i innych. Korpus urządzenia wypełniono wtryskowo niehigroskopijnym poliuretanem o zamkniętych komórkach, który całkowicie otacza przełącznik sterujący i eliminuje dopływ powietrza do wnętrza.
Skład wyłącznika pływakowego GEX
| Element | Opis |
|---|---|
| Obudowa | Polietylenowa, przeznaczona do pracy w środowisku z węglowodorami |
| Obciążnik wewnętrzny | Ustala środek obrotu (środek ciężkości) w bezpośredniej bliskości przyłącza kablowego |
| Komutator styków | Przełącznik elektryczny sterujący (maks. 21,4 mA / 13 V) |
| Kabel | Specjalny przewód w kolorze niebieskim do pracy w środowisku węglowodorów |
| Wypełnienie | Wtryskowy poliuretan o zamkniętych komórkach, niehigroskopijny |
Uwaga (bezpieczeństwo): regulator musi być podłączony do iskrobezpiecznego obwodu zasilania. Zaleca się stosowanie modułu zabezpieczającego EMS-Ex z certyfikatem ATEX, dedykowanego do pływaków w wykonaniu przeciwwybuchowym. W celu uniknięcia gromadzenia się ładunków elektrostatycznych na obudowie, urządzenie należy stosować do kontroli poziomu cieczy w cysternach, zbiornikach, szybach itp., przy zapewnieniu niskiej prędkości przepływu cieczy.
Homologacja / klasyfikacja Ex (ATEX)
| Parametr | Wartość |
|---|---|
| Grupa i kategoria | II 1G |
| Wykonanie iskrobezpieczne | Ex ia |
| Podgrupa wybuchowości | IIC |
| Klasa temperaturowa | T6 |
| Zakres temperatury otoczenia | −20 °C do +40 °C |
| Stopień ochrony | IP68 |
Podłączenie elektryczne: podłączeń mogą dokonywać wyłącznie wykwalifikowani pracownicy z uprawnieniami do instalacji w strefach zagrożonych wybuchem. Należy przestrzegać wymagań norm EN 60079-14 i EN 60079-17 oraz postanowień EN 60079-0 i EN 60079-11.
| Parametr elektryczny | Wartość |
|---|---|
| Oznaczenie | Ex II 1G Ex ia IIC T6 |
| Napięcie wejściowe (Ui) | ≤ 13 V |
| Prąd wejściowy (Ii) | ≤ 21,4 mA |
| Pojemność własna (Ci) | ok. 0 |
| Indukcyjność własna (Li) | ok. 0 |

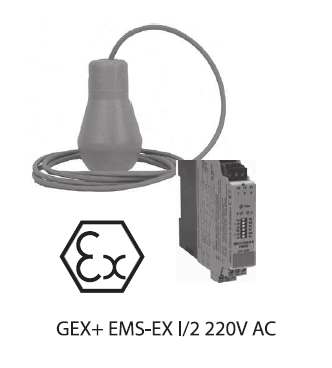

Akcesoria (na życzenie): bariera ochronna / moduł zabezpieczający EMS-Ex do montażu na szynie DIN z dwoma niezależnymi kanałami. Każdy kanał umożliwia sterowanie obciążeniem strefy bezpiecznej za pomocą LITTLE EX lub czujnika zbliżeniowego znajdującego się w strefie zagrożonej wybuchem.
