Krótki opis

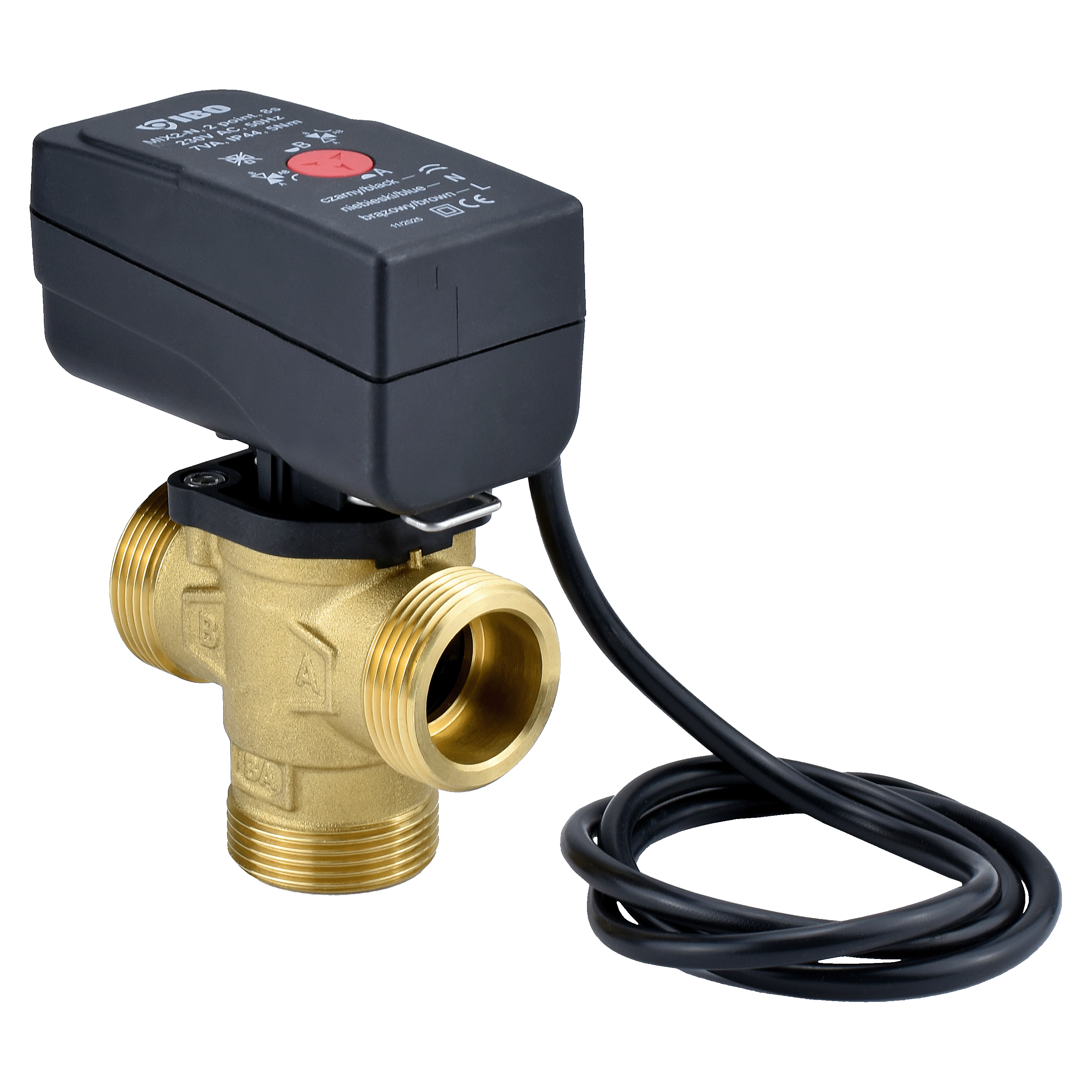

Zawór strefowy IBO MIX 2N w rozmiarach DN25 i DN32 to automatyczny zawór mieszający z siłownikiem elektrycznym, przeznaczony do zmiany kierunku przepływu w instalacjach wodnych, grzewczych i klimatyzacyjnych. Umożliwia precyzyjne sterowanie obiegiem medium zgodnie z sygnałem regulatora, zapewniając wysoką niezawodność, odporność na temperaturę do 120°C i możliwość pracy z roztworami glikolu.
Dla kogo
- Instalatorzy systemów grzewczych – do automatycznego przełączania obiegów w instalacjach c.o. i c.w.u.
- Projektanci instalacji HVAC – jako kompaktowy zawór strefowy do układów ogrzewania, chłodzenia i klimatyzacji.
- Firmy serwisujące kotłownie i węzły cieplne – do modernizacji istniejących instalacji o sterowanie strefowe.
- Producenci i integratorzy automatki kotłowej – do współpracy z regulatorami i sterownikami 230 V.
- Użytkownicy końcowi modernizujący instalację – gdy potrzebne jest niezawodne przełączanie obiegów z funkcją anti-block siłownika.
Zastosowanie
- Zmiana kierunku przepływu w instalacjach centralnego ogrzewania, np. między obiegiem grzejnikowym a podłogowym.
- Przełączanie obiegów w instalacjach przygotowania ciepłej wody użytkowej i buforów ciepła.
- Zastosowanie w układach klimatyzacyjnych i chłodniczych, także z dodatkiem glikolu do 50%.
- Sterowanie obiegiem medium na podstawie sygnału z regulatora kotła, pompy ciepła lub centrali HVAC.
Zawór strefowy IBO MIX 2N DN25 i DN32 sprawdza się wszędzie tam, gdzie wymagane jest automatyczne sterowanie przepływem medium w instalacjach wodnych i grzewczych.
Cechy, opis i dane techniczne
IBO MIX 2N to zawór strefowy z siłownikiem elektrycznym, przeznaczony do zmiany kierunku przepływu w instalacjach wodnych, grzewczych i klimatyzacyjnych. Zawór dostarczany jest w komplecie ze sterownikiem (siłownikiem) 230 V, który umożliwia automatyczną pracę zgodnie z zapotrzebowaniem regulatora urządzenia, do którego jest podłączony. Siłownik montowany jest na zaworze za pomocą klipsa, bez użycia narzędzi, co znacząco ułatwia montaż i serwis.
Urządzenie wyposażono w funkcję anti-block, która w przypadku zablokowania napędu automatycznie zmienia kierunek działania, ograniczając ryzyko zatarcia i zwiększając żywotność zestawu. Obudowa siłownika wykonana jest z materiału PA66+30%GF, zapewniającego wysoką wytrzymałość mechaniczną. Zawór wykonano z mosiądzu CW617N, z elementami wewnętrznymi z kompozytu PPS, uszczelnieniem O-ring z PTFE i pierścieniem uszczelniającym z PA66+, co gwarantuje odporność na wysoką temperaturę i media z dodatkiem glikolu.
Siłownik IBO MIX 2N zasilany jest napięciem 230 V / 50 Hz, posiada stopień ochrony IP44 i zakres temperatury pracy od 0 do 60°C. Czas obrotu wynosi ok. 8 s przy kącie obrotu 60°, a moment obrotowy silnika to 5 Nm, co zapewnia szybkie i stabilne przełączanie pozycji zaworu. Przewód zasilający ma długość ok. 100 cm i przekrój 3 × 0,75 mm², z wyprowadzonymi żyłami: fazową (brązową), neutralną (niebieską) i sterującą/czarną.
Zawór strefowy IBO MIX 2N pracuje przy maksymalnym ciśnieniu roboczym 10 bar (1 MPa) i maksymalnej temperaturze medium 120°C. Może współpracować z roztworami glikolu o stężeniu do 50%, co czyni go odpowiednim do instalacji przeciwzamrożeniowych i chłodniczych. Modele IBO MIX 2N DN25 i IBO MIX 2N DN32 charakteryzują się współczynnikiem przepływu KVS odpowiednio 8 m³/h (DN25) i 12 m³/h (DN32).
Wymiary montażowe zaworu różnią się dla poszczególnych rozmiarów: dla IBO MIX 2N DN25 wartości A/B/C wynoszą ok. 70/39/45 mm, natomiast dla IBO MIX 2N DN32 – ok. 88/48/49 mm. Zawór posiada króćce przyłączeniowe odpowiednie dla średnic DN25 (1") i DN32 (1¼"), co umożliwia łatwe włączenie go w typowe instalacje wodne. Elementy przyłączeniowe (np. półśrubunki, filtry siatkowe) należy dobrać odpowiednio do średnicy rurociągu i warunków pracy.
Przed montażem zalecane jest dokładne przepłukanie instalacji i usunięcie zanieczyszczeń, a także zastosowanie filtra siatkowego (najlepiej z magnesem) przed zaworem, aby chronić jego elementy robocze. Montaż mechaniczny i podłączenie elektryczne powinny być wykonywane wyłącznie przez wykwalifikowanych specjalistów, przy odłączonym zasilaniu i z zachowaniem obowiązujących przepisów. Siłownik można zamontować na zaworze tylko w jednym prawidłowym położeniu, zwracając uwagę na ustawienie trzpienia zaworu oraz gniazda siłownika, po czym należy zablokować go za pomocą zawleczki.
W przypadku awarii siłownika lub braku zasilania pozostaje on w ostatnim ustawionym położeniu; po zdemontowaniu siłownika możliwa jest ręczna zmiana położenia trzpienia przy użyciu klucza. Konserwacja polega na okresowej kontroli poprawności pracy, sprawdzeniu swobody obrotu trzpienia i weryfikacji poprawności podłączeń elektrycznych, zawsze przy odłączonym zasilaniu. Gwarancja na urządzenia marki IBO, w tym zawór strefowy IBO MIX 2N, wynosi 24 miesiące.
Jeśli potrzebne są dane do niestandardowych zastosowań lub pracy w skrajnych warunkach, poniższe informacje traktuj jako treści opracowane na podstawie danych ogólnych – skontaktuj się po szczegóły w zakresie doboru zaworu, armatury towarzyszącej i automatyki sterującej. Dambat – zaufany producent pomp i urządzeń hydrotechnicznych z certyfikatami jakości.
Najczęściej zadawane pytania (FAQ) – do czego służy zawór strefowy IBO MIX 2N?
Gdzie mogę kupić zawór IBO MIX 2N DN25 i DN32?
Gdzie mogę kupić zawór IBO MIX 2N DN25 i DN32?
Zawory strefowe IBO MIX 2N w rozmiarach DN25 i DN32 są dostępne w sprzedaży online, w wybranych sklepach stacjonarnych z armaturą hydrauliczną oraz w hurtowniach instalacyjnych współpracujących z marką IBO.
Czy IBO MIX 2N występuje w różnych rozmiarach?
Czy IBO MIX 2N występuje w różnych rozmiarach?
Model IBO MIX 2N dostępny jest m.in. w wersjach DN25 o KVS 8 m³/h oraz DN32 o KVS 12 m³/h, przeznaczonych do pracy przy maksymalnej temperaturze 120°C i ciśnieniu 10 bar.
Do czego można używać zaworu strefowego IBO MIX 2N?
Do czego można używać zaworu strefowego IBO MIX 2N?
Zawór strefowy IBO MIX 2N służy do zmiany kierunku przepływu w instalacjach wodnych, grzewczych i klimatyzacyjnych, współpracując z automatyką kotła, pompy ciepła lub centrali HVAC.
Czym IBO MIX 2N różni się od zwykłego zaworu kulowego?
Czym IBO MIX 2N różni się od zwykłego zaworu kulowego?
IBO MIX 2N jest zaworem strefowym z siłownikiem elektrycznym 230 V i funkcją anti-block, który umożliwia automatyczną zmianę pozycji w odpowiedzi na sygnał sterujący, czego nie oferują standardowe zawory ręczne.
Jak poprawnie zainstalować zawór IBO MIX 2N w instalacji?
Jak poprawnie zainstalować zawór IBO MIX 2N w instalacji?
Montaż zaworu i siłownika powinien wykonać wykwalifikowany instalator, po uprzednim wypłukaniu instalacji, montażu filtra siatkowego przed zaworem i podłączeniu zasilania 230 V zgodnie ze schematem w instrukcji.
Czy zawór IBO MIX 2N może pracować z glikolem?
Czy zawór IBO MIX 2N może pracować z glikolem?
IBO MIX 2N może pracować w instalacjach z dodatkiem glikolu o stężeniu do 50%, przy zachowaniu dopuszczalnych parametrów temperatury i ciśnienia roboczego.
Jak dbać o konserwację zaworu IBO MIX 2N?
Jak dbać o konserwację zaworu IBO MIX 2N?
Konserwacja sprowadza się do kontroli poprawności pracy, czystości instalacji oraz ewentualnej weryfikacji swobody obrotu trzpienia zaworu po zdemontowaniu siłownika, zawsze przy odłączonym zasilaniu i przez wykwalifikowany personel.
- Подъем: М,
- Эффективность: L/мин.,
- Способность всасывания: М,
- Власть: кВ,
- Источник питания: 1~230 V,
- Частота: 50 Гц,
- Потребление мощности: 7.0 И,
- Скорость двигателя: RPM,
- Размеры: 70/39/45 мм
- Весы: кг,
