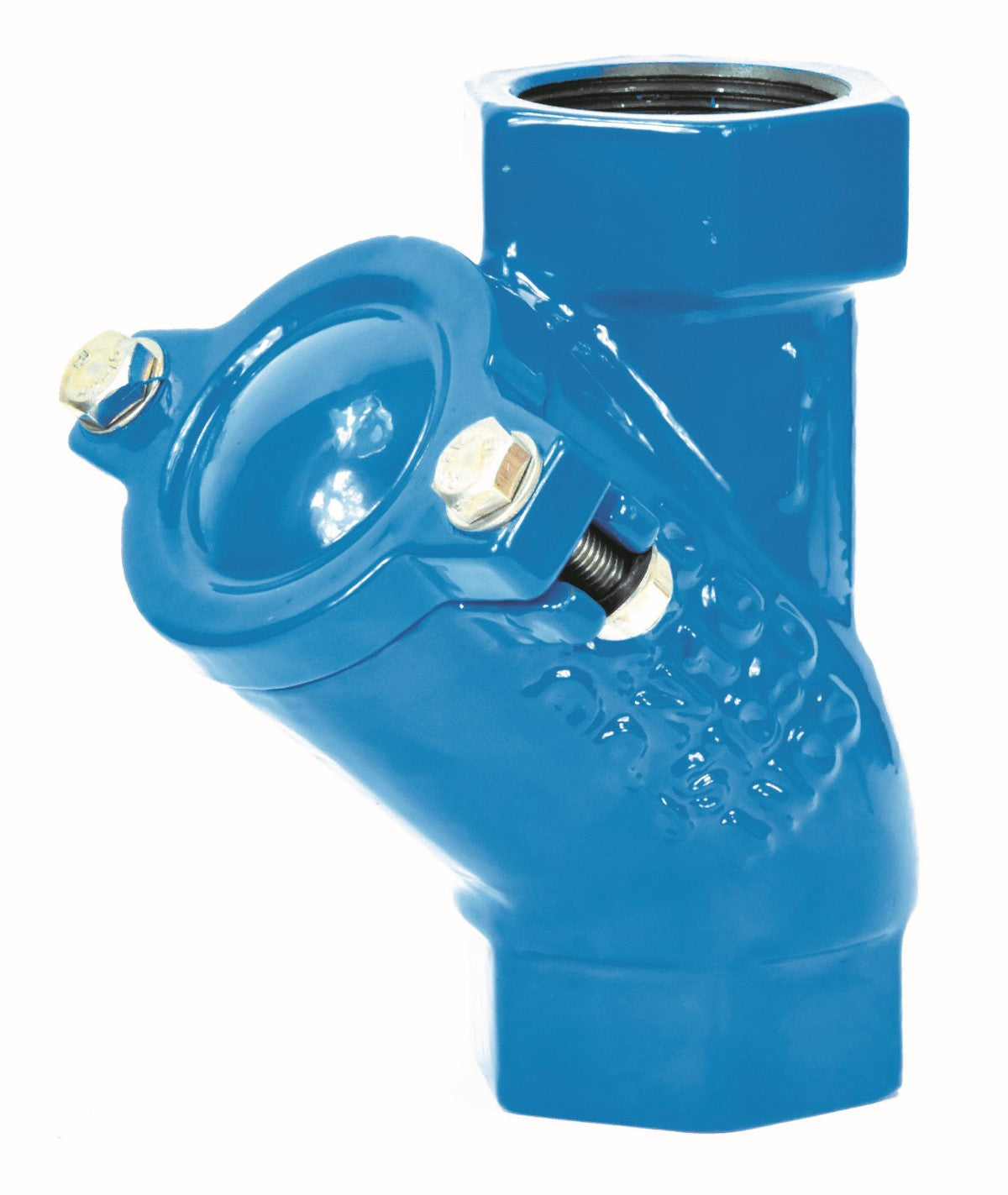

Zawory zwrotne kulowe są urządzeniami zabezpieczającymi rurociągi ciśnieniowe przed niepożądanym przepływem zwrotnym. Najczęściej stosowane są na pionach tłocznych w przepompowniach ścieków bytowo-gospodarczych oraz w przepompowniach wódopadowych. Konstrukcja i wykonanie materiałowe pozwalają na szerokie stosowanie w instalacjach wewnątrz zbiorników przepompowni, na rurociągach przesyłowych powierzchniowych, a także do stosowania pod ziemią zarówno w pozycji pionowej jaki poziomej (z zachowaniem właściwego kierunku przepływu).
Cechy:
• Przepływ pełnym przekrojem
• Samooczyszczanie się kuli
• Niskie ciśnienie uszczelniania
• Pionowy i poziomy sposób montażu
• Cicha praca
• Komora inspekcyjna do czyszczenia i wymiany kuli
Dane techniczne:
- Produkty spełniają wymagania norm:
- EN1092-2 PN16 oraz AS4087, AS4087 (AS2129 Tabela E),
- ISO 228-1 w odniesieniu do gwintów BSP,
- Kategoria A standard ISO5208,
- EN558-1 seria 48 (DIN3202 F6).
-
Zakres średnic zaworów gwintowanych: od DN25 (1”) do DN65 (2-1/2”).
- Zakres średnic zaworów kołnierzowych: od DN50 do DN100.
- Maksymalne ciśnienie robocze: 16 bar.
- Minimalne ciśnienie zwrotne gwarantujące szczelność: od 0,3 do 0,5 bar.
- Testowane ciśnienie:
- dla gniazda z kulą: 1,1 × ciśnienie normalne,
- – dla korpusu: 1,5 × ciśnienie normalne.
-
Zakres stosowania w temperaturach 10–80°C.
-
Długość zabudowy zaworów oraz rozmiary przyłączeniowe kołnierzy i gwintów spełniają wymagania wymienionych wyżej norm.
-
Prawidłowy kierunek przepływu cieczy przez zawór określa strzałka na korpusie.
-
Trwała i prosta konstrukcja, gwarantują długotrwałe bezproblemowe działanie.
-
Zamknięcie zaworu (żaluzję) stanowi gładka kula pokryta warstwą odpornego na ścieki EPDM. Poprzez swobodny obrót kuli w gnieździe, do którego trafia kula pod wpływem przepływu cieczy, następuje oczyszczanie kuli z unoszonych przez medium frakcji stałych.
-
Zawory posiadają zamykana na śruby rewizję, do inspekcji oraz wygodnego czyszczenia w przypadku dostania się nienormatywnych zawartości ścieków.
|

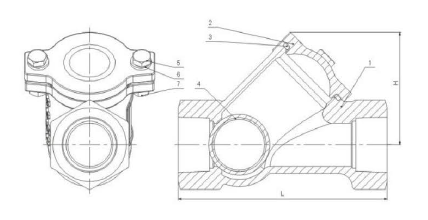

Wymiary
|
|
DN - cale
|
L
|
H
|
|
DN25 – 1”
|
120
|
65
|
|
DN32 – 1¼”
|
135
|
75
|
|
DN40 – 1½”
|
145
|
88
|
|
DN50 – 2”
|
174
|
106
|
|
DN65 – 2½”
|
200
|
125
|

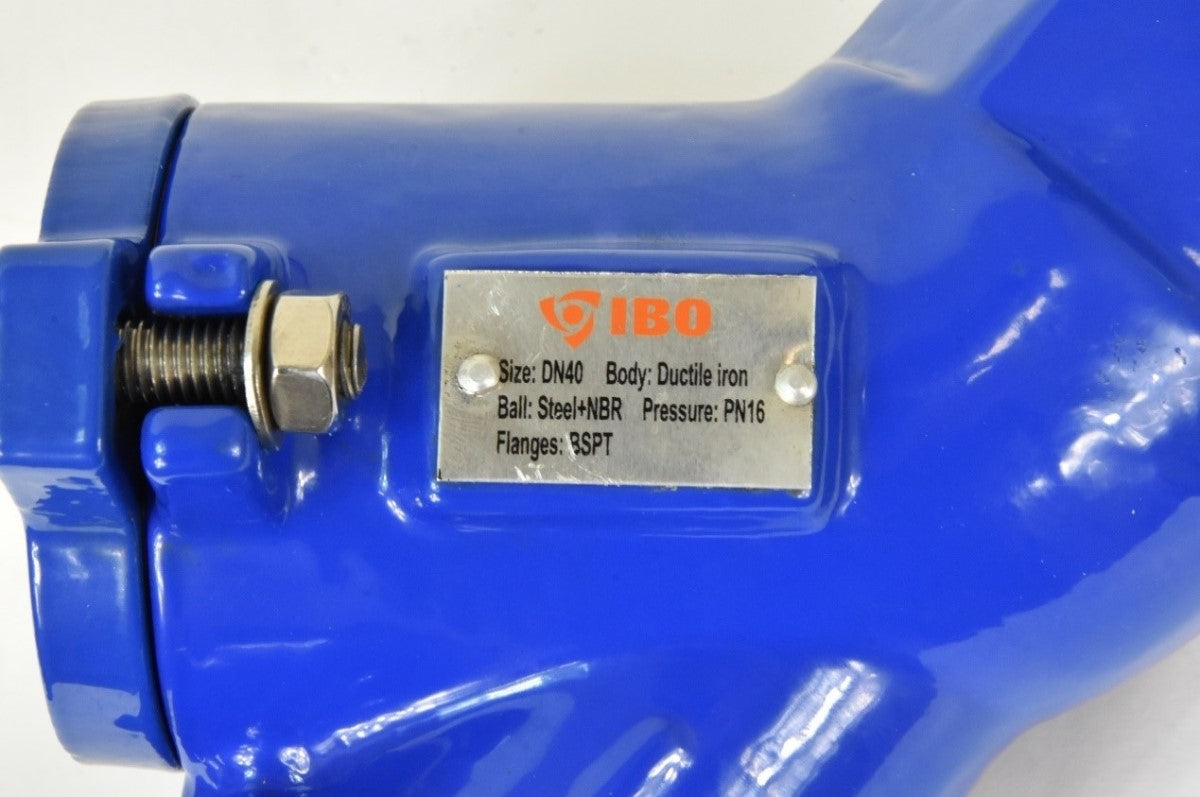

Materiały:
- Korpus: żeliwo sferoidalne,
- Kula: stal/NBR,
- Oring: EPDM,
- Osłona inspekcyjna: żeliwo sferoidalne,
- Śruba: stal nierdzewna AISI 304,
- Nakrętka: stal nierdzewna AISI 304,
- Podkładka: stal nierdzewna AISI 304.
